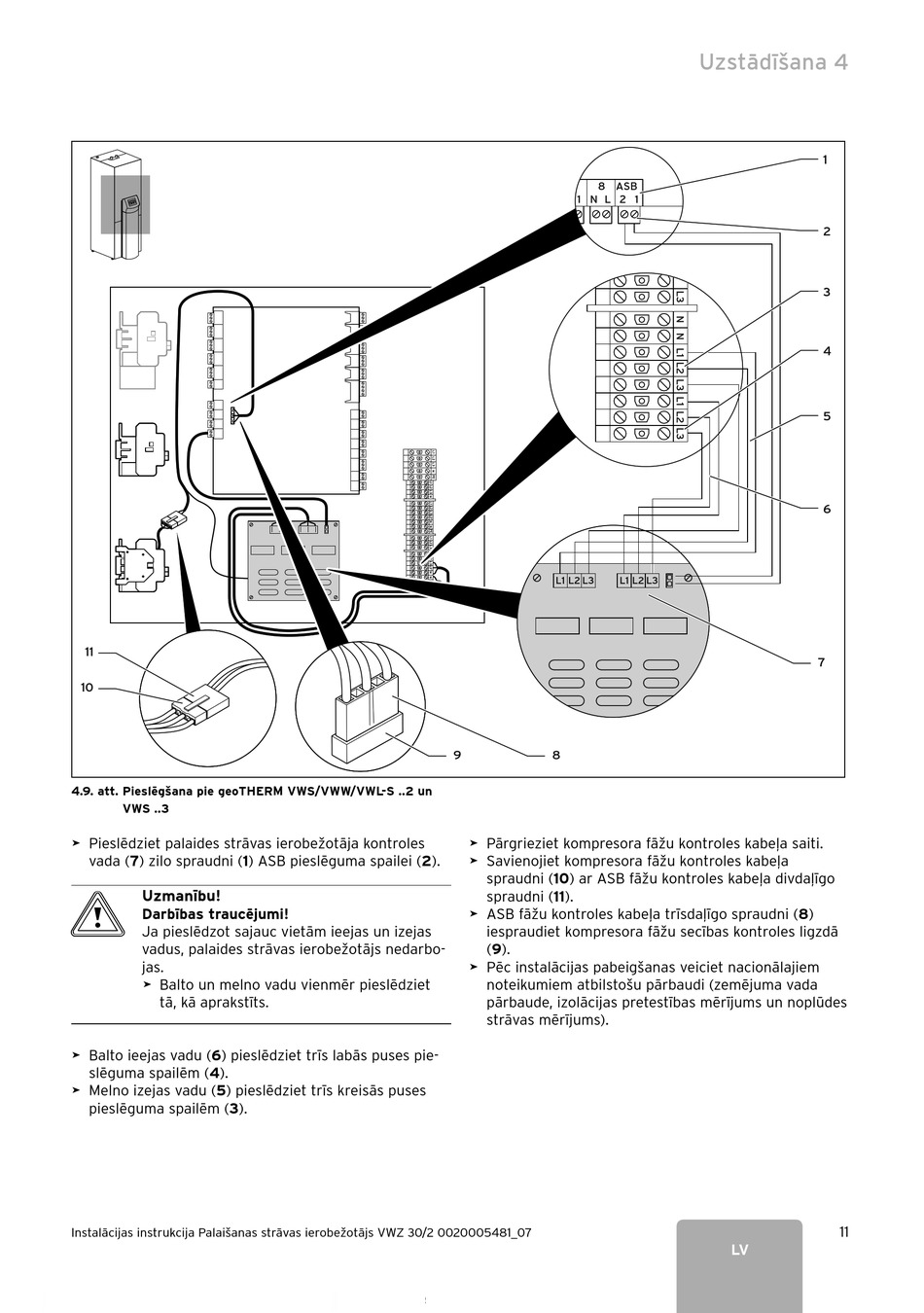

4.9. att. Pieslēgšana pie geoTHERM VWS/VWW/VWL-S ..2 un
VWS ..3
> Pieslēdziet palaides strāvas ierobežotāja kontroles
vada (7) zilo spraudni (1) ASB pieslēguma spailei (2).
Uzmanību!
b
Darbības traucējumi!
Ja pieslēdzot sajauc vietām ieejas un izejas
vadus, palaides strāvas ierobežotājs nedarbo-
jas.
> Balto un melno vadu vienmēr pieslēdziet
tā, kā aprakstīts.
> Balto ieejas vadu (6) pieslēdziet trīs labās puses pie-
slēguma spailēm (4).
> Melno izejas vadu (5) pieslēdziet trīs kreisās puses
pieslēguma spailēm (3).
Instalācijas instrukcija Palaišanas strāvas ierobežotājs VWZ 30/2 0020005481_07
8 ASB
1 N L 2 1
L1 L2 L3 L1 L2 L3
9 8
> Pārgrieziet kompresora fāžu kontroles kabeļa saiti.
> Savienojiet kompresora fāžu kontroles kabeļa
spraudni (10) ar ASB fāžu kontroles kabeļa divdaļīgo
spraudni (11).
> ASB fāžu kontroles kabeļa trīsdaļīgo spraudni (8)
iespraudiet kompresora fāžu secības kontroles ligzdā
(9).
> Pēc instalācijas pabeigšanas veiciet nacionālajiem
noteikumiem atbilstošu pārbaudi (zemējuma vada
pārbaude, izolācijas pretestības mērījums un noplūdes
strāvas mērījums).
