12 11

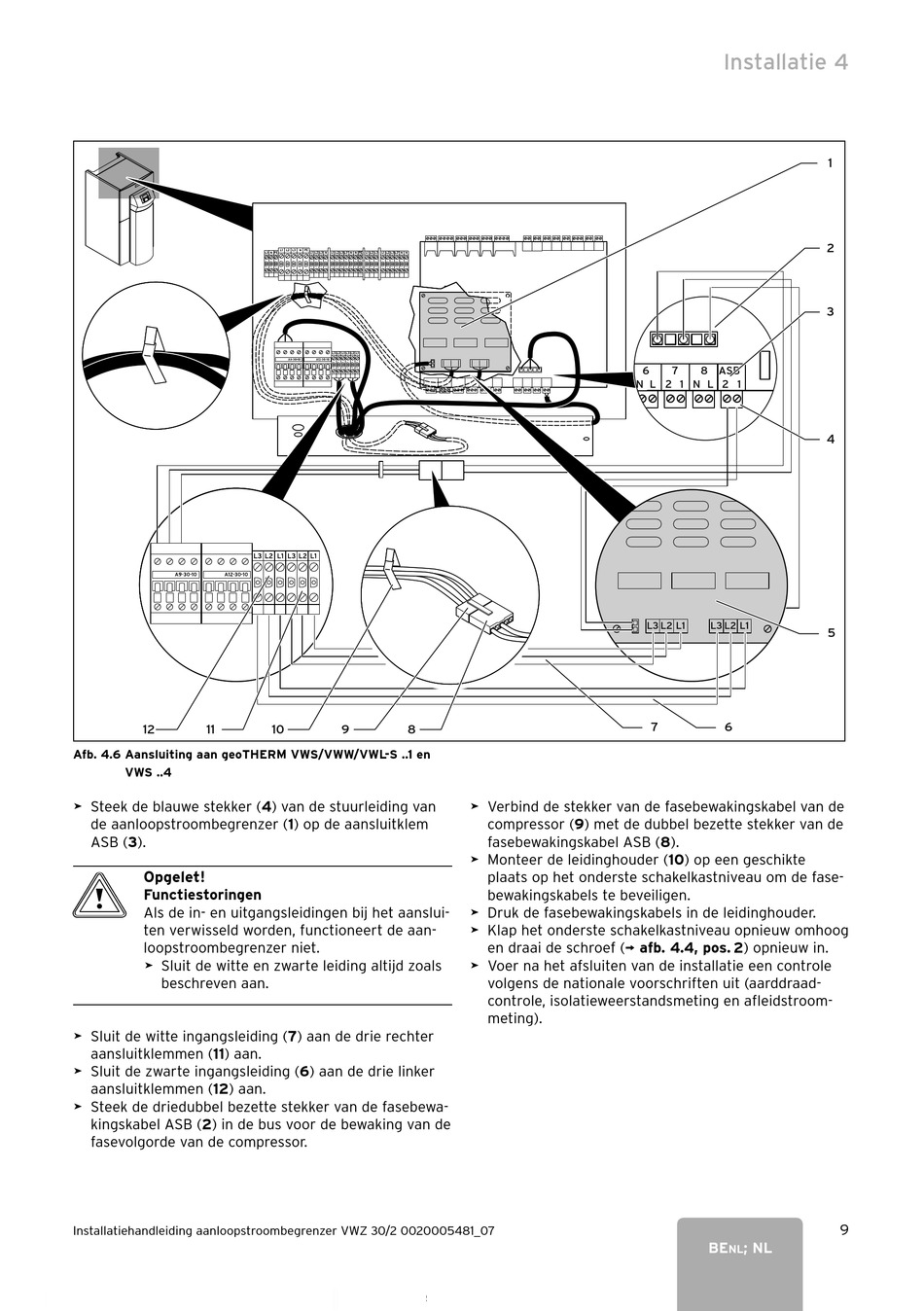

Afb. 4.6 Aansluiting aan geoTHERM VWS/VWW/VWL-S ..1 en
VWS ..4
> Steek de blauwe stekker (4) van de stuurleiding van
de aanloopstroombegrenzer (1) op de aansluitklem
ASB (3).
b Opgelet!
Functiestoringen
Als de in- en uitgangsleidingen bij het aanslui-
ten verwisseld worden, functioneert de aan-
loopstroombegrenzer niet.
> Sluit de witte en zwarte leiding altijd zoals
beschreven aan.
> Sluit de witte ingangsleiding (7) aan de drie rechter
aansluitklemmen (11) aan.
> Sluit de zwarte ingangsleiding (6) aan de drie linker
aansluitklemmen (12) aan.
> Steek de driedubbel bezette stekker van de fasebewa-
kingskabel ASB (2) in de bus voor de bewaking van de
fasevolgorde van de compressor.
Installatiehandleiding aanloopstroombegrenzer VWZ 30/2 0020005481_07
L1 L2 L3 N PE
L3 N PE L1 L2 L3 N L1 L2 L3 L3' N N PE L1 L2 L3 L1 L2 L3 L3' N N
L3 L2 L1 L3 L2 L1
10 9 8
6
N
> Verbind de stekker van de fasebewakingskabel van de
compressor (9) met de dubbel bezette stekker van de
fasebewakingskabel ASB (8).
> Monteer de leidinghouder (10) op een geschikte
plaats op het onderste schakelkastniveau om de fase-
bewakingskabels te beveiligen.
> Druk de fasebewakingskabels in de leidinghouder.
> Klap het onderste schakelkastniveau opnieuw omhoog
en draai de schroef (¬ afb. 4.4, pos. 2) opnieuw in.
> Voer na het afsluiten van de installatie een controle
volgens de nationale voorschriften uit (aarddraad-
controle, isolatieweerstandsmeting en afleidstroom-
meting).
Installatie 4
7 8 ASB
L 2 1 N L 2 1
L3 L2 L1 L3 L2 L1
7 6
BE ; NL
NL
1
2
3
4
5
9
