Vaillant VWZ LAO Montageanleitung

Für den Fachhandwerker
Montageanleitung
für das Montageset VWZ LAO (Art.-Nr. 308410)
in die Wärmepumpe VWL 7C/9C
1 Bestimmungsgemäße Verwendung
Das Vaillant Montageset VWZ LAO ist nach dem Stand
der Technik und den anerkannten sicherheitstechnischen
Regeln gebaut. Es ist für die Montage an eine Wärme-
pumpe VWL 7C/9C vorgesehen. Es dient zum Austausch
des werkseitig montierten Luftauslassblechs rechts oben
für den Fall, dass der Luftauslass oben genutzt wird.
Eine andere oder darüber hinausgehende Benutzung gilt
als nicht bestimmungsgemäß. Für hieraus resultierende
Schäden haftet der Hersteller/Lieferant nicht. Das Risiko
trägt allein der Anwender.
Zur bestimmungsgemäßen Verwendung gehört auch das
Beachten der mitgeltenden Anleitungen zur Wärme-
pumpe:
Bedienungsanleitung 839597
Installationsanleitung 838408
Montageanleitung Luftkanäle 00 2001 1994
Für Schäden, die durch Nichtbeachtung dieser Anlei-
tungen entstehen, übernehmen wir keine Haftung.
2 Sicherheitshinweise
Achtung!
Beschädigungsgefahr!
Die Montage darf nur von einem anerkannten
Fachhandwerksbetrieb durchgeführt werden.
3 Lieferumfang
Im Lieferumfang sind enthalten:
• Abdeckblech
• Befestigungsmaterial
• Montageanleitung
DE; AT; CH
4 Abdeckblech montieren

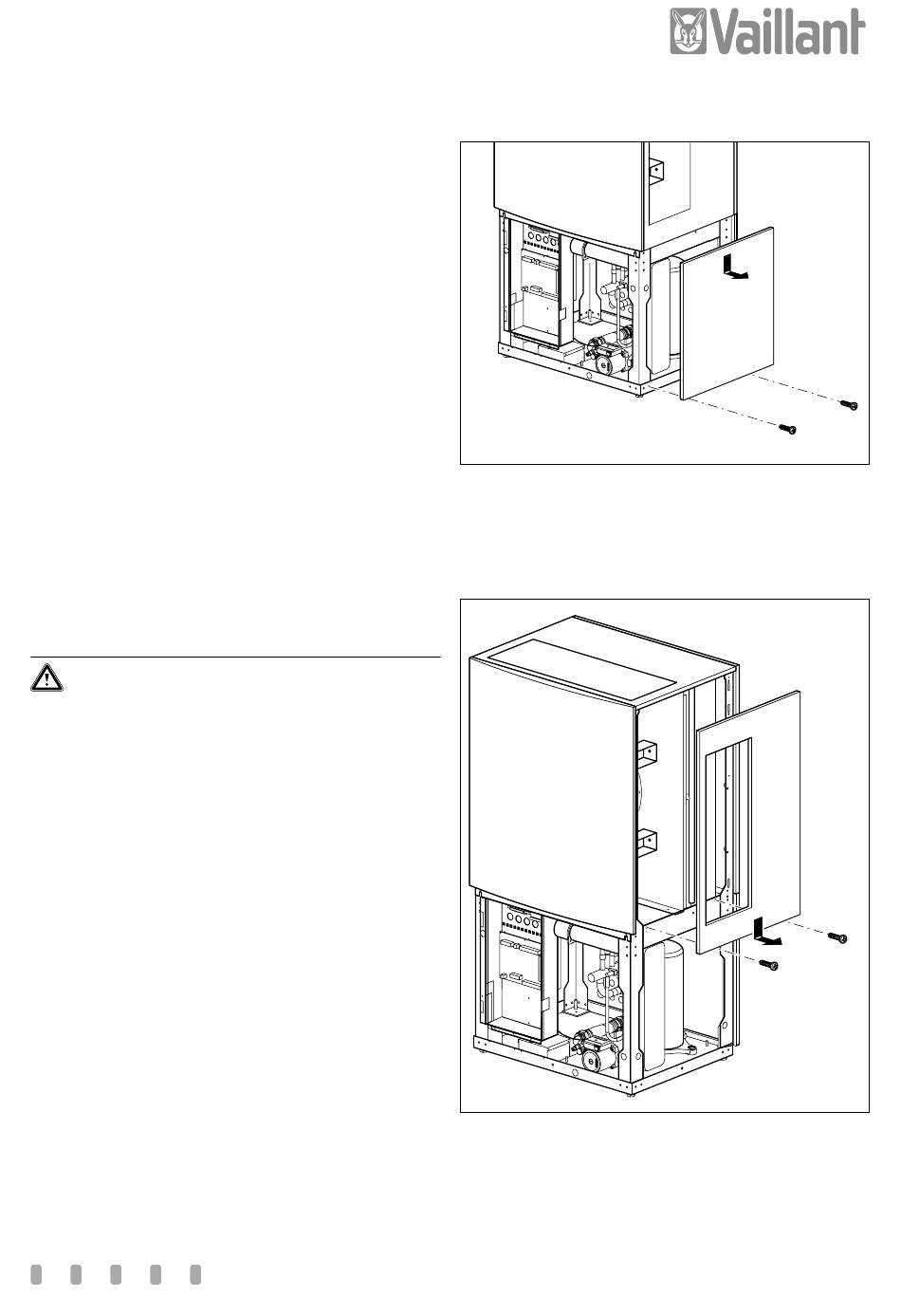

Abb. 4.1: Verkleidung rechts unten abnehmen
• Entfernen Sie die beiden Schrauben an der
Verkleidung rechts unten.
• Ziehen Sie die Verkleidung erst nach unten und dann
nach außen ab.
Abb. 4.2: Verkleidung rechts oben abnehmen
• Entfernen Sie die beiden Schrauben an der
Verkleidung rechts oben.
• Ziehen Sie die Verkleidung erst nach unten und dann
nach außen ab.
