Vaillant VWZ 30/2 SV Installationsanleitung Seite 41

11
10

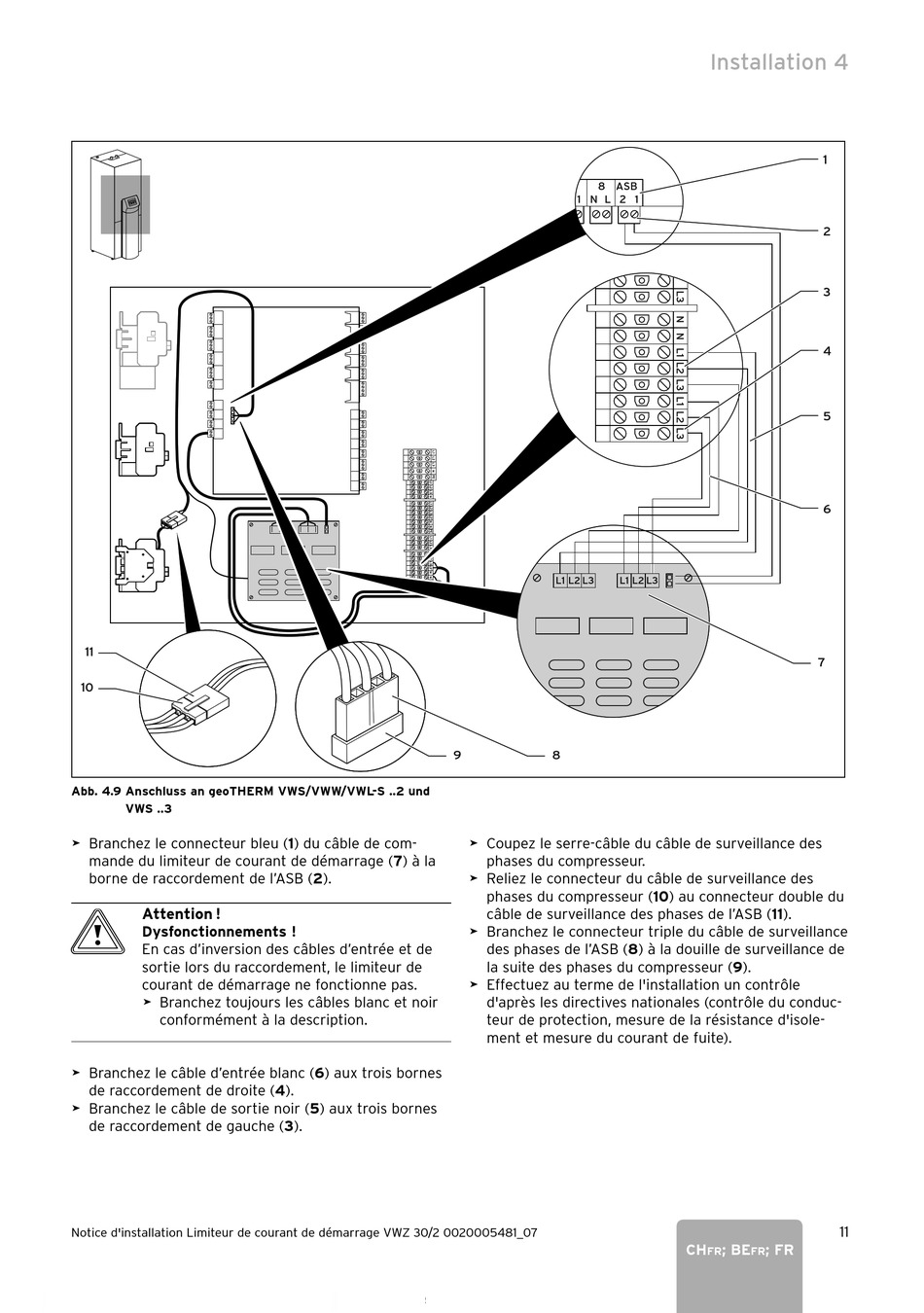

Abb. 4.9 Anschluss an geoTHERM VWS/VWW/VWL-S ..2 und
VWS ..3
> Branchez le connecteur bleu (1) du câble de com-
mande du limiteur de courant de démarrage (7) à la
borne de raccordement de l'ASB (2).
Attention !
b
Dysfonctionnements !
En cas d'inversion des câbles d'entrée et de
sortie lors du raccordement, le limiteur de
courant de démarrage ne fonctionne pas.
> Branchez toujours les câbles blanc et noir
conformément à la description.
> Branchez le câble d'entrée blanc (6) aux trois bornes
de raccordement de droite (4).
> Branchez le câble de sortie noir (5) aux trois bornes
de raccordement de gauche (3).
Notice d'installation Limiteur de courant de démarrage VWZ 30/2 0020005481_07
8 ASB
1 N L 2 1
L1 L2 L3 L1 L2 L3
9 8
> Coupez le serre-câble du câble de surveillance des
phases du compresseur.
> Reliez le connecteur du câble de surveillance des
phases du compresseur (10) au connecteur double du
câble de surveillance des phases de l'ASB (11).
> Branchez le connecteur triple du câble de surveillance
des phases de l'ASB (8) à la douille de surveillance de
la suite des phases du compresseur (9).
> Effectuez au terme de l'installation un contrôle
d'après les directives nationales (contrôle du conduc-
teur de protection, mesure de la résistance d'isole-
ment et mesure du courant de fuite).
Installation 4
1
2
3
4
5
6
7
11
CH ; BE ; FR
FR FR
