Laitteen kuvaus

5
4

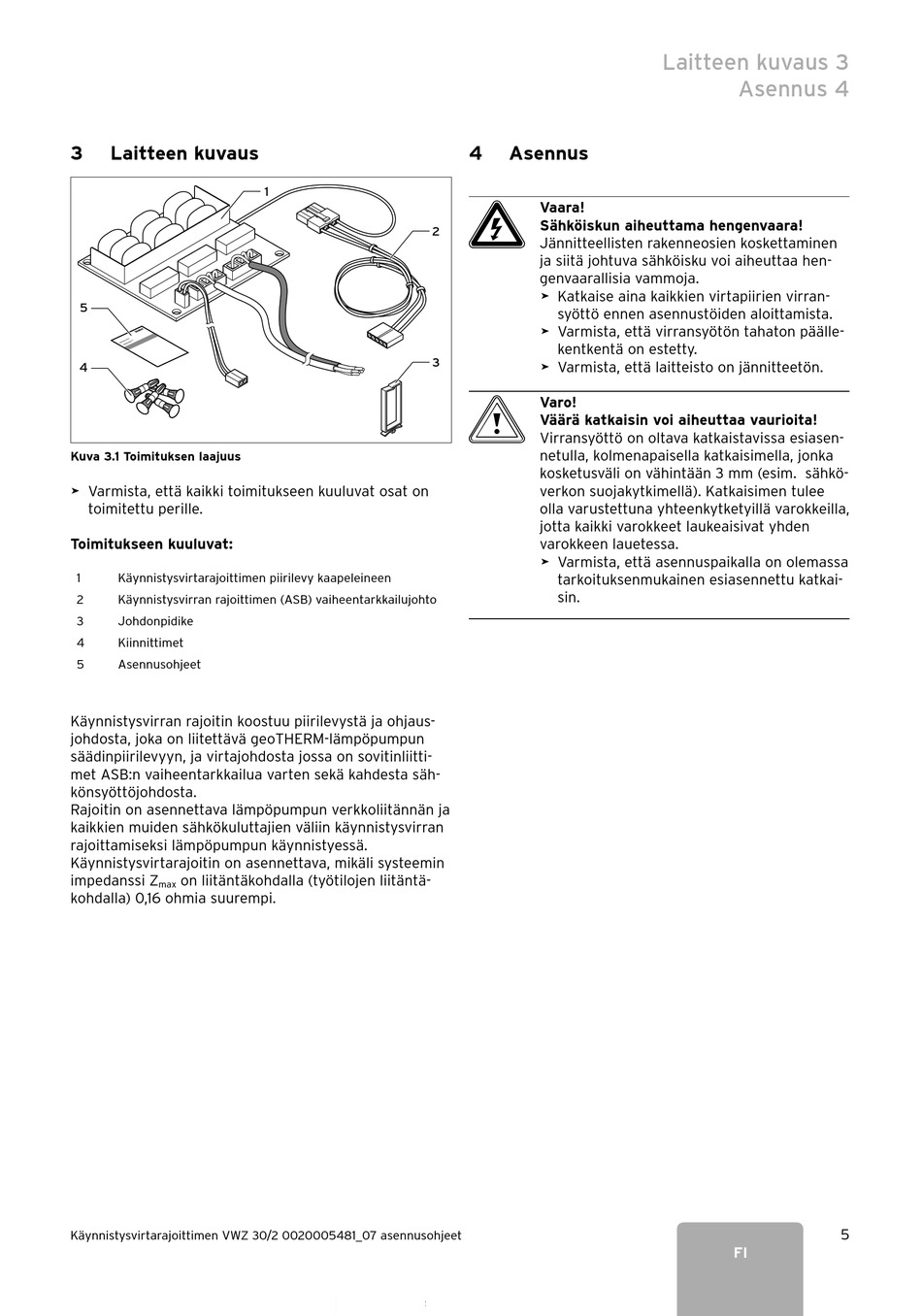

Kuva 3.1 Toimituksen laajuus
> Varmista, että kaikki toimitukseen kuuluvat osat on
toimitettu perille.
Toimitukseen kuuluvat:
1 Käynnistysvirtarajoittimen piirilevy kaapeleineen
2 Käynnistysvirran rajoittimen (ASB) vaiheentarkkailujohto
3 Johdonpidike
4 Kiinnittimet
5 Asennusohjeet
Käynnistysvirran rajoitin koostuu piirilevystä ja ohjaus-
johdosta, joka on liitettävä geoTHERM-lämpöpumpun
säädinpiirilevyyn, ja virtajohdosta jossa on sovitinliitti-
met ASB:n vaiheentarkkailua varten sekä kahdesta säh-
könsyöttöjohdosta.
Rajoitin on asennettava lämpöpumpun verkkoliitännän ja
kaikkien muiden sähkökuluttajien väliin käynnistysvirran
rajoittamiseksi lämpöpumpun käynnistyessä.
Käynnistysvirtarajoitin on asennettava, mikäli systeemin
impedanssi Z on liitäntäkohdalla (työtilojen liitäntä-
max
kohdalla) 0,16 ohmia suurempi.
Käynnistysvirtarajoittimen VWZ 30/2 0020005481_07 asennusohjeet
1
2
3
4 Asennus
e
Vaara!
Sähköiskun aiheuttama hengenvaara!
Jännitteellisten rakenneosien koskettaminen
ja siitä johtuva sähköisku voi aiheuttaa hen-
genvaarallisia vammoja.
> Katkaise aina kaikkien virtapiirien virran-
syöttö ennen asennustöiden aloittamista.
> Varmista, että virransyötön tahaton päälle-
kentkentä on estetty.
> Varmista, että laitteisto on jännitteetön.
b
Varo!
Väärä katkaisin voi aiheuttaa vaurioita!
Virransyöttö on oltava katkaistavissa esiasen-
netulla, kolmenapaisella katkaisimella, jonka
kosketusväli on vähintään 3 mm (esim. sähkö-
verkon suojakytkimellä). Katkaisimen tulee
olla varustettuna yhteenkytketyillä varokkeilla,
jotta kaikki varokkeet laukeaisivat yhden
varokkeen lauetessa.
> Varmista, että asennuspaikalla on olemassa
tarkoituksenmukainen esiasennettu katkai-
sin.
