Planung
1.6.2
Installation des Messsystems in Anwendungen mit
Gasabführung
Bei der Methode mit Gasabführung kann das Gas abgefackelt oder in einigen Fällen in die
Atmosphäre abgeblasen werden. Bei dieser Methode ist der gesamte Rohrleitungsdruck
als Druckabfall verfügbar. Bei Hochdruckanwendungen ist möglicherweise ein
zweistufiges Ausschleusungssystem erforderlich, um Eisbildung zu verhindern.
VORSICHT!
Da der gesamte Rohrleitungsdruck als Druckabfall zur Verfügung steht, muss sichergestellt
werden, dass der Durchfluss entsprechend durch das Mengenregelventil geregelt wird.

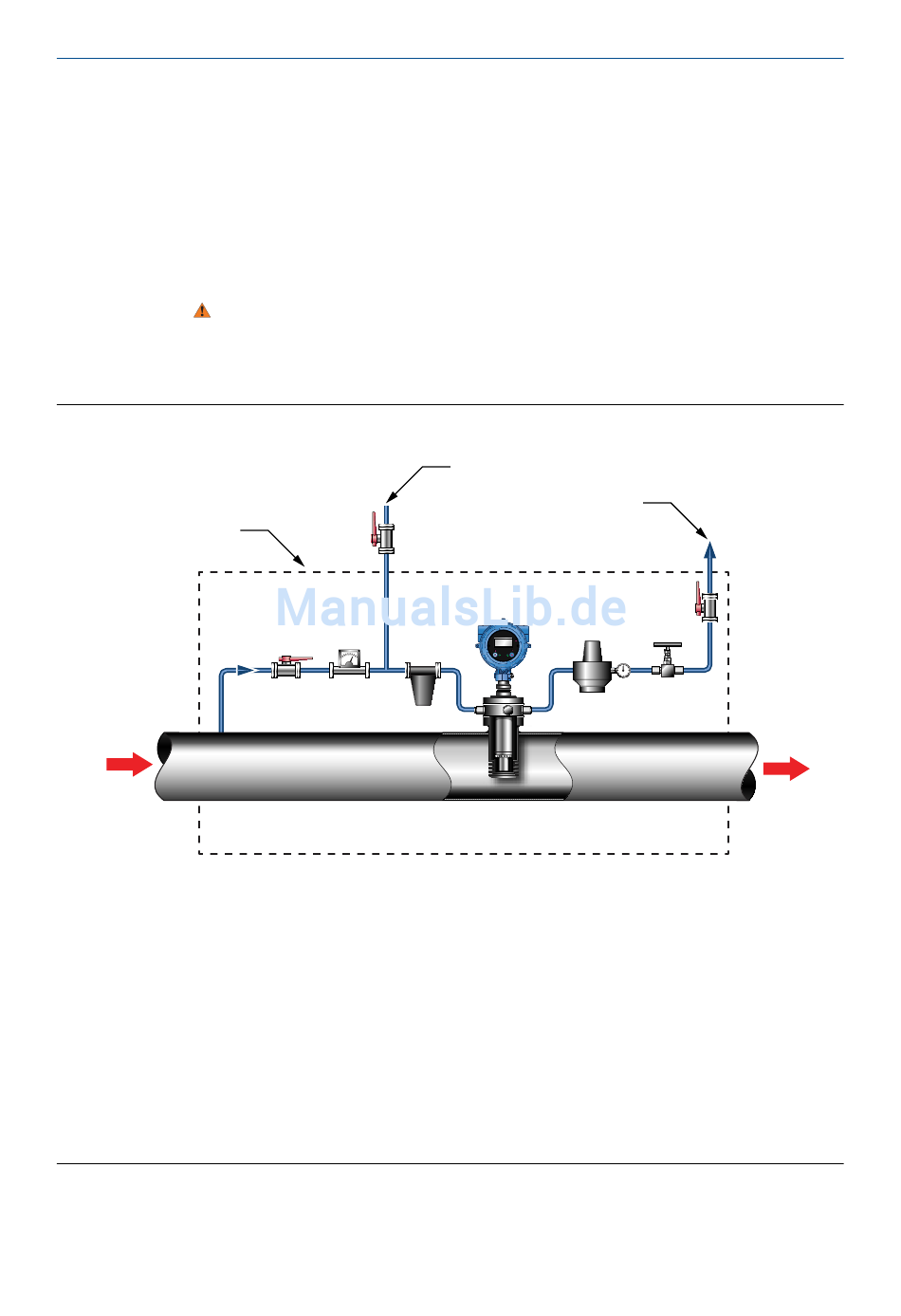

Abbildung 1-7:
Installation des Messsystems in Anwendungen mit Gasabführung
G
A.
Absperrventile für das Messsystem
B.
Durchflussmessgerät
C.
Entlüftungsventil
D.
Mengenregelungs-Nadelventil
E.
Filter
F.
Druckregler
G.
Wärmedämmung
H.
Entlüftungs-/Vakuum-Testpunkt
I.
Anschlusspunkt für Niederdruck-Gasabführungssystem
Anmerkung
Die Auswerteelektronik nicht isolieren und einen Nennabstand von 2,54 cm zwischen der Isolierung und dem Gehäuse der
Auswerteelektronik beibehalten.
10
C
B
A
E
H
I
GDM
F
STATUS
BLÄTTERN
AUSWÄHLEN
Micro Motion
A
D
®
Gasdichte-Messsysteme
