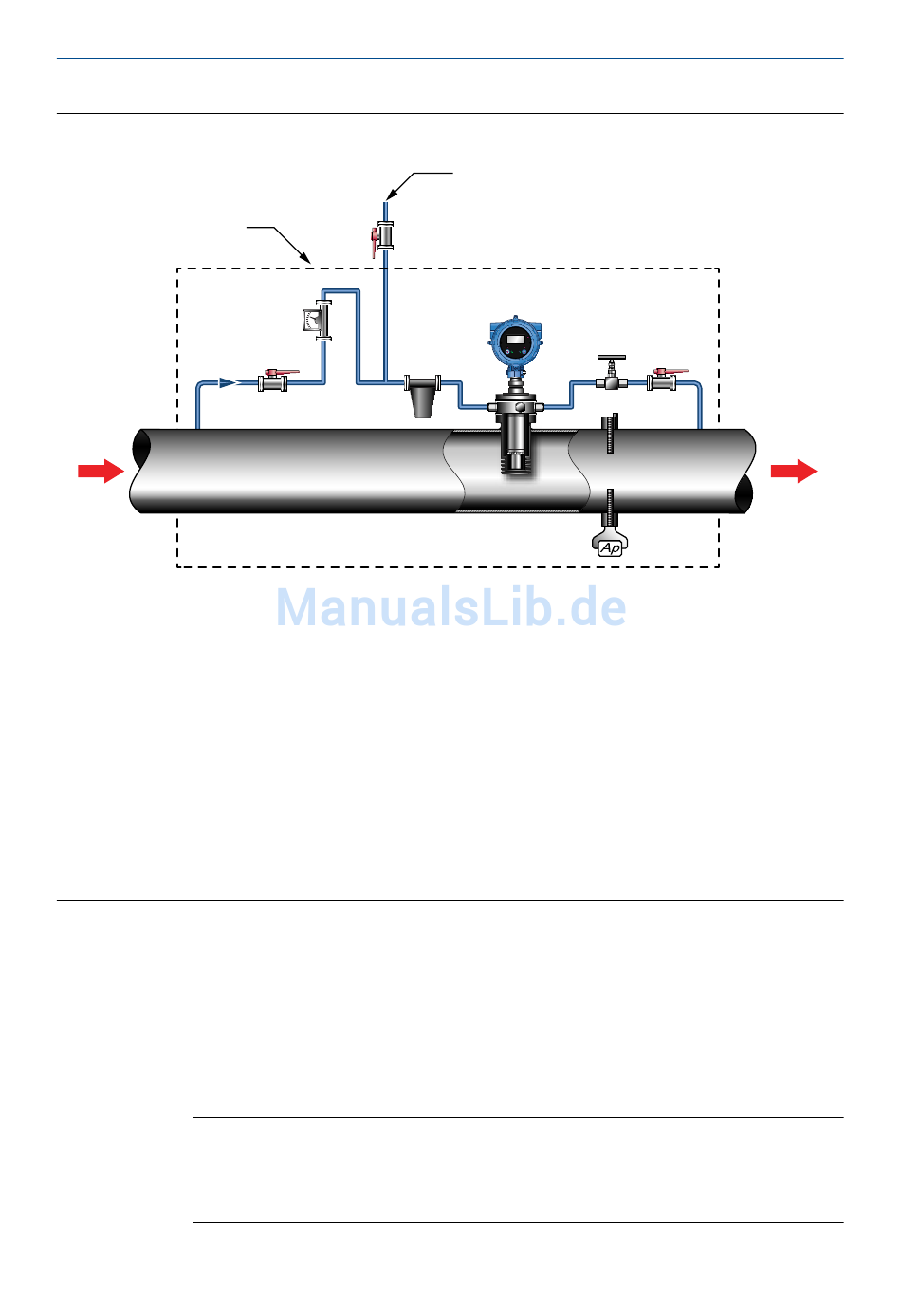

Abbildung 1-6:
Installation des Messsystems in Anwendungen mit Differenzdruck
A.
Absperrventile für das Messsystem
B.
Durchflussmessgerät
C.
Entlüftungsventil
D.
Mengenregelungs-Nadelventil
E.
Filter
F.
Differenzdruck-Auswerteelektronik
G.
Wärmedämmung
H.
Entlüftungs-/Vakuum-Testpunkt
Anmerkung
Die Auswerteelektronik nicht isolieren und einen Nennabstand von 2,54 cm zwischen der Isolierung und dem Gehäuse der
Auswerteelektronik beibehalten.
Mit Differenzdruck-Installationsmethode:
•
•
•
Hinweis
Den Zustand der Filter überwachen, um übermäßigen Druckabfall in der Probenleitung zu
vermeiden. Dies kann durch Änderung der Probendurchflussrate und Überwachung der daraus
resultierenden Dichteänderungen erreicht werden. Durch Filter verursachte Druckabfälle können
Dichtefehler verursachen, sofern diese zu groß werden.
Installationsanleitung
G
C
B
A
Der Prozessgasstrom wird um das Messsystem herumgeleitet, sollte jedoch so
gering sein (z. B. 5 l/h [0,176 ft
Die gemessene Dichte ist die Dichte in der Einlaufstrecke.
Mengenregelventil und Durchflussmessgerät können je nach Installation und in
Abhängigkeit von der Lage der Messstelle für die Dichte auf einer beliebigen Seite
des Messsystems montiert werden.
H
GDM
STATUS
E
BLÄTTERN
AUSWÄHLEN
3
/h]), dass er keinen Einfluss hat.
D
A
F
Planung
9
