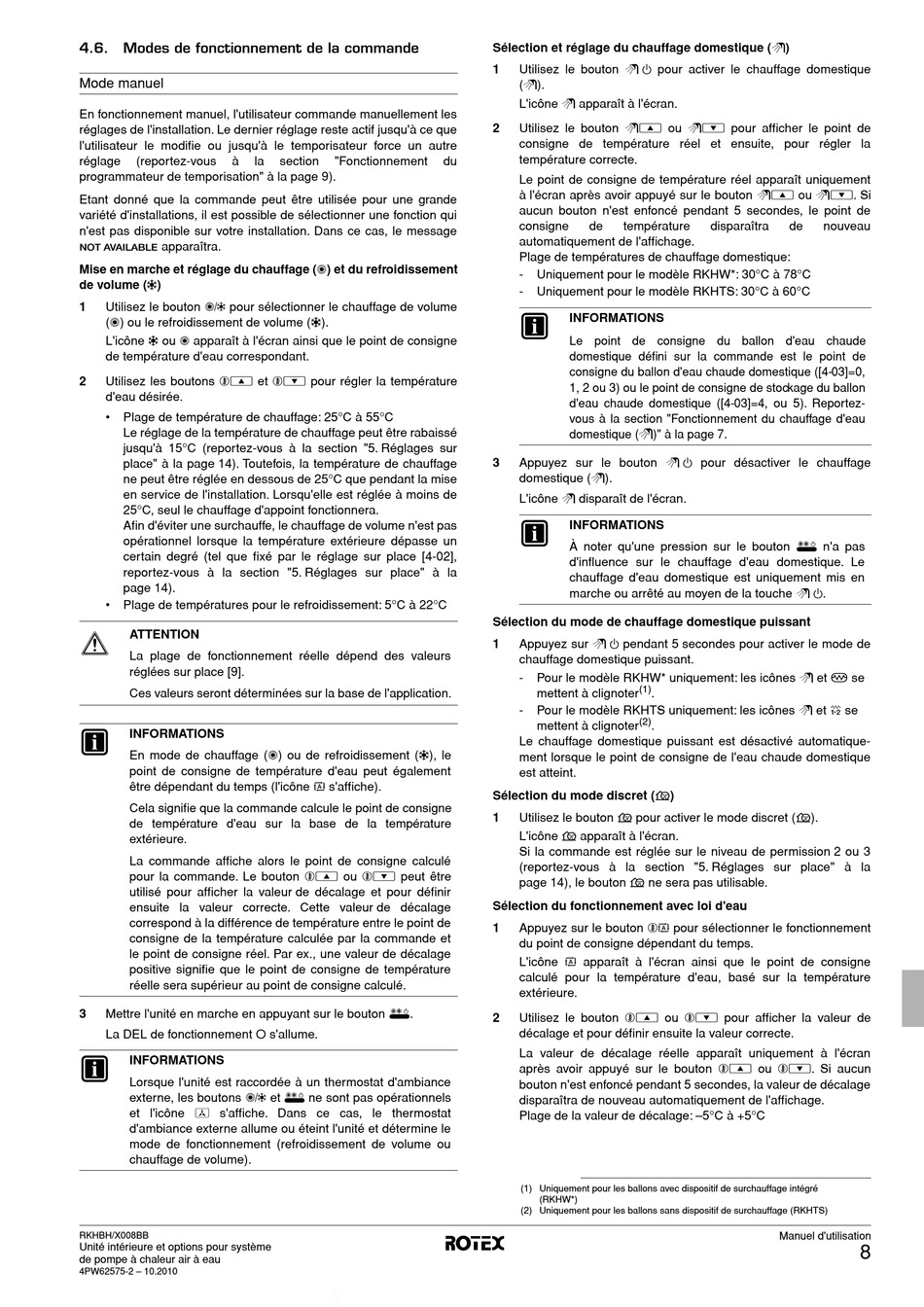

4.6. Modes de fonctionnement de la commande

Mode manuel

En fonctionnement manuel, l'utilisateur commande manuellement les
réglages de l'installation. Le dernier réglage reste actif jusqu'à ce que
l'utilisateur le modifie ou jusqu'à le temporisateur force un autre
réglage (reportez-vous à
programmateur de temporisation" à la page 9).
Etant donné que la commande peut être utilisée pour une grande
variété d'installations, il est possible de sélectionner une fonction qui
n'est pas disponible sur votre installation. Dans ce cas, le message
n apparaîtra.
Mise en marche et réglage du chauffage (
de volume ( c )
1 Utilisez le bouton = pour sélectionner le chauffage de volume
( h ) ou le refroidissement de volume (
L'icône c ou h apparaît à l'écran ainsi que le point de consigne
de température d'eau correspondant.
2 Utilisez les boutons bi
d'eau désirée.
• Plage de température de chauffage: 25°C à 55°C
Le réglage de la température de chauffage peut être rabaissé
jusqu'à 15°C (reportez-vous à la section "5. Réglages sur
place" à la page 14). Toutefois, la température de chauffage
ne peut être réglée en dessous de 25°C que pendant la mise
en service de l'installation. Lorsqu'elle est réglée à moins de
25°C, seul le chauffage d'appoint fonctionnera.
Afin d'éviter une surchauffe, le chauffage de volume n'est pas
opérationnel lorsque la température extérieure dépasse un
certain degré (tel que fixé par le réglage sur place [4-02],
reportez-vous à la section "5. Réglages sur place" à la
page 14).
• Plage de températures pour le refroidissement: 5°C à 22°C
ATTENTION
La plage de fonctionnement réelle dépend des valeurs
réglées sur place [9].
Ces valeurs seront déterminées sur la base de l'application.
INFORMATIONS
En mode de chauffage (
point de consigne de température d'eau peut également
être dépendant du temps (l'icône
Cela signifie que la commande calcule le point de consigne
de température d'eau sur la base de la température
extérieure.
La commande affiche alors le point de consigne calculé
pour la commande. Le bouton
utilisé pour afficher la valeur de décalage et pour définir
ensuite la valeur correcte. Cette valeur de décalage
correspond à la différence de température entre le point de
consigne de la température calculée par la commande et
le point de consigne réel. Par ex., une valeur de décalage
positive signifie que le point de consigne de température
réelle sera supérieur au point de consigne calculé.
3 Mettre l'unité en marche en appuyant sur le bouton
La DEL de fonctionnement
INFORMATIONS
Lorsque l'unité est raccordée à un thermostat d'ambiance
externe, les boutons =
et l'icône e s'affiche. Dans ce cas, le thermostat
d'ambiance externe allume ou éteint l'unité et détermine le
mode de fonctionnement (refroidissement de volume ou
chauffage de volume).
RKHBH/X008BB
Unité intérieure et options pour système
de pompe à chaleur air à eau
4PW62575-2 – 10.2010
la section "Fonctionnement
h ) et du refroidissement
c ).
et bj pour régler la température
h ) ou de refroidissement ( c
a s'affiche).
bi ou bj peut être
y .
0 s'allume.
et y ne sont pas opérationnels
Sélection et réglage du chauffage domestique (
1 Utilisez le bouton
( w ).
L'icône w apparaît à l'écran.
2 Utilisez le bouton
consigne de température réel et ensuite, pour régler la
température correcte.
du
Le point de consigne de température réel apparaît uniquement
à l'écran après avoir appuyé sur le bouton
aucun bouton n'est enfoncé pendant 5 secondes, le point de
consigne de
automatiquement de l'affichage.
Plage de températures de chauffage domestique:
- Uniquement pour le modèle RKHW*: 30°C à 78°C
- Uniquement pour le modèle RKHTS: 30°C à 60°C
INFORMATIONS
Le point de consigne du ballon d'eau chaude
domestique défini sur la commande est le point de
consigne du ballon d'eau chaude domestique ([4-03]=0,
1, 2 ou 3) ou le point de consigne de stockage du ballon
d'eau chaude domestique ([4-03]=4, ou 5). Reportez-
vous à la section "Fonctionnement du chauffage d'eau
domestique (w)" à la page 7.
3 Appuyez sur le bouton
domestique ( w
L'icône w disparaît de l'écran.
INFORMATIONS
À noter qu'une pression sur le bouton
d'influence sur le chauffage d'eau domestique. Le
chauffage d'eau domestique est uniquement mis en
marche ou arrêté au moyen de la touche
Sélection du mode de chauffage domestique puissant
1 Appuyez sur v
chauffage domestique puissant.
- Pour le modèle RKHW* uniquement: les icônes
mettent à clignoter
- Pour le modèle RKHTS uniquement: les icônes
mettent à clignoter
Le chauffage domestique puissant est désactivé automatique-
), le
ment lorsque le point de consigne de l'eau chaude domestique
est atteint.
Sélection du mode discret (
1 Utilisez le bouton
L'icône s apparaît à l'écran.
Si la commande est réglée sur le niveau de permission 2 ou 3
(reportez-vous à la section "5. Réglages sur place" à la
page 14), le bouton
Sélection du fonctionnement avec loi d'eau
1 Appuyez sur le bouton
du point de consigne dépendant du temps.
L'icône a apparaît à l'écran ainsi que le point de consigne
calculé pour la température d'eau, basé sur la température
extérieure.
2 Utilisez le bouton
décalage et pour définir ensuite la valeur correcte.
La valeur de décalage réelle apparaît uniquement à l'écran
après avoir appuyé sur le bouton
bouton n'est enfoncé pendant 5 secondes, la valeur de décalage
disparaîtra de nouveau automatiquement de l'affichage.
Plage de la valeur de décalage: –5°C à +5°C
(1) Uniquement pour les ballons avec dispositif de surchauffage intégré
(RKHW*)
(2) Uniquement pour les ballons sans dispositif de surchauffage (RKHTS)
w
v pour activer le chauffage domestique
wi ou wj pour afficher le point de
wi
température disparaîtra
v pour désactiver le chauffage
).
pendant 5 secondes pour activer le mode de
(1)
.
(2)
.
s )
s pour activer le mode discret (
s ne sera pas utilisable.
ba pour sélectionner le fonctionnement
bi ou bj pour afficher la valeur de
bi bj
ou
)
ou wj . Si
de nouveau
y n'a pas
v .
w et m se
w et § se
s ).
. Si aucun
