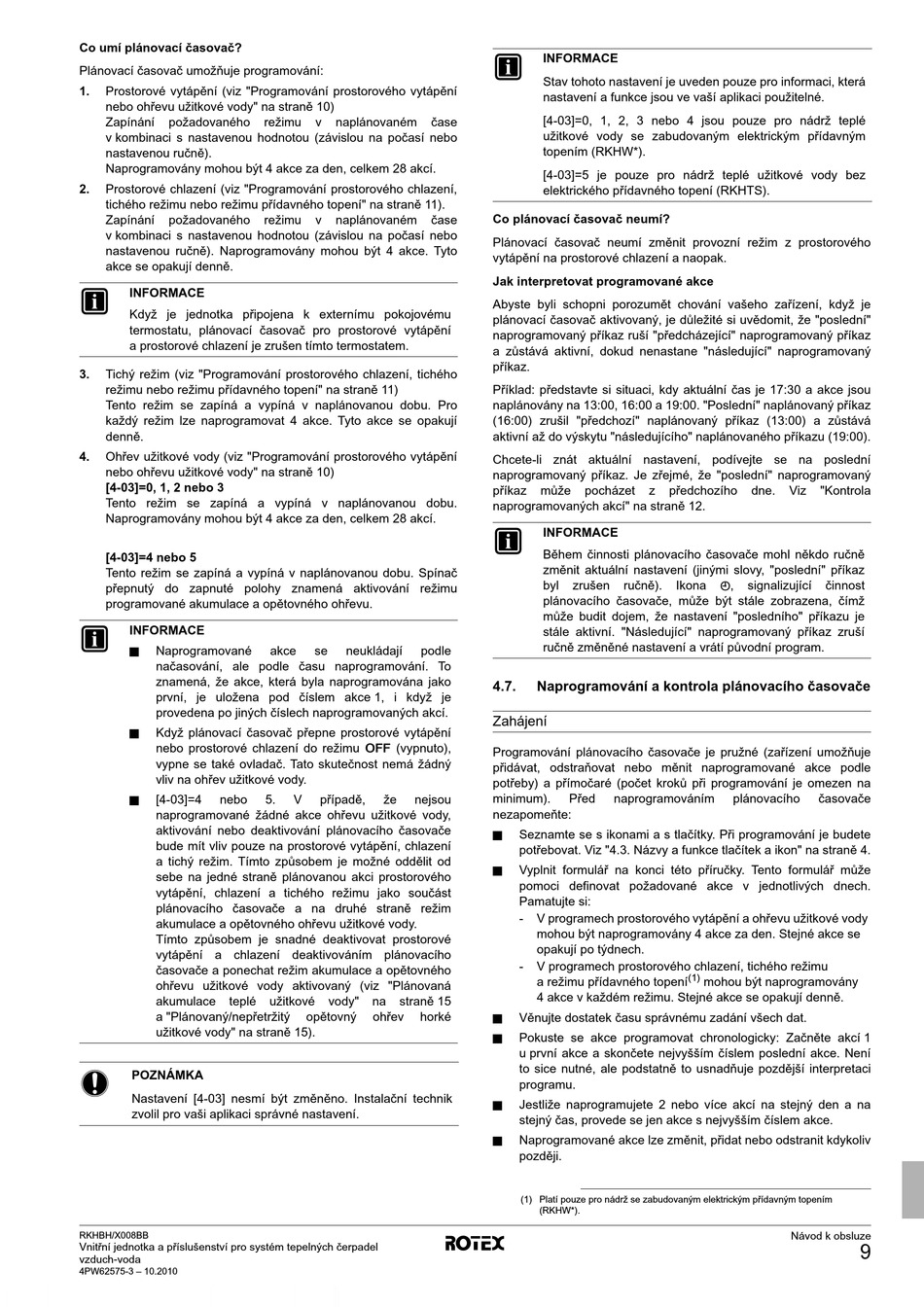

Naprogramování A Kontrola Plánovacího Časovače - Rotex RKHBH008BB3V3 Betriebsanleitung

Co umí plánovací časovač?
Plánovací časovač umožňuje programování:
1. Prostorové vytápění (viz "Programování prostorového vytápění
nebo ohřevu užitkové vody" na straně 10)
Zapínání požadovaného
v kombinaci s nastavenou hodnotou (závislou na počasí nebo
nastavenou ručně).
Naprogramovány mohou být 4 akce za den, celkem 28 akcí.
2. Prostorové chlazení (viz "Programování prostorového chlazení,
tichého režimu nebo režimu přídavného topení" na straně 11).
Zapínání požadovaného
v kombinaci s nastavenou hodnotou (závislou na počasí nebo
nastavenou ručně). Naprogramovány mohou být 4 akce. Tyto
akce se opakují denně.
INFORMACE
Když je jednotka připojena k externímu pokojovému
termostatu, plánovací časovač pro prostorové vytápění
a prostorové chlazení je zrušen tímto termostatem.
3. Tichý režim (viz "Programování prostorového chlazení, tichého
režimu nebo režimu přídavného topení" na straně 11)
Tento režim se zapíná a vypíná v naplánovanou dobu. Pro
každý režim lze naprogramovat 4 akce. Tyto akce se opakují
denně.
4. Ohřev užitkové vody (viz "Programování prostorového vytápění
nebo ohřevu užitkové vody" na straně 10)
[4-03]=0, 1, 2 nebo 3
Tento režim se zapíná a vypíná v naplánovanou dobu.
Naprogramovány mohou být 4 akce za den, celkem 28 akcí.
[4-03]=4 nebo 5
Tento režim se zapíná a vypíná v naplánovanou dobu. Spínač
přepnutý do zapnuté polohy znamená aktivování režimu
programované akumulace a opětovného ohřevu.
INFORMACE
■
Naprogramované
načasování, ale podle času naprogramování. To
znamená, že akce, která byla naprogramována jako
první, je uložena pod číslem akce 1, i když je
provedena po jiných číslech naprogramovaných akcí.
■
Když plánovací časovač přepne prostorové vytápění
nebo prostorové chlazení do režimu
vypne se také ovladač. Tato skutečnost nemá žádný
vliv na ohřev užitkové vody.
■
[4-03]=4 nebo
naprogramované žádné akce ohřevu užitkové vody,
aktivování nebo deaktivování plánovacího časovače
bude mít vliv pouze na prostorové vytápění, chlazení
a tichý režim. Tímto způsobem je možné oddělit od
sebe na jedné straně plánovanou akci prostorového
vytápění, chlazení a tichého režimu jako součást
plánovacího časovače a na druhé straně režim
akumulace a opětovného ohřevu užitkové vody.
Tímto způsobem je snadné deaktivovat prostorové
vytápění a chlazení deaktivováním plánovacího
časovače a ponechat režim akumulace a opětovného
ohřevu užitkové vody aktivovaný (viz "Plánovaná
akumulace teplé
a "Plánovaný/nepřetržitý
užitkové vody" na straně 15).
POZNÁMKA
Nastavení [4-03] nesmí být změněno. Instalační technik
zvolil pro vaši aplikaci správné nastavení.
RKHBH/X008BB
Vnitřní jednotka a příslušenství pro systém tepelných čerpadel
vzduch-voda
4PW62575-3 – 10.2010
režimu v naplánovaném čase
režimu v naplánovaném čase
akce se neukládají podle
x (vypnuto),
5. V případě, že nejsou
užitkové vody" na straně 15
opětovný ohřev horké
INFORMACE
Stav tohoto nastavení je uveden pouze pro informaci, která
nastavení a funkce jsou ve vaší aplikaci použitelné.
[4-03]=0, 1, 2, 3 nebo 4 jsou pouze pro nádrž teplé
užitkové vody se zabudovaným elektrickým přídavným
topením (RKHW*).
[4-03]=5 je pouze pro nádrž teplé užitkové vody bez
elektrického přídavného topení (RKHTS).
Co plánovací časovač neumí?
Plánovací časovač neumí změnit provozní režim z prostorového
vytápění na prostorové chlazení a naopak.
Jak interpretovat programované akce
Abyste byli schopni porozumět chování vašeho zařízení, když je
plánovací časovač aktivovaný, je důležité si uvědomit, že "poslední"
naprogramovaný příkaz ruší "předcházející" naprogramovaný příkaz
a zůstává aktivní, dokud nenastane "následující" naprogramovaný
příkaz.
Příklad: představte si situaci, kdy aktuální čas je 17:30 a akce jsou
naplánovány na 13:00, 16:00 a 19:00. "Poslední" naplánovaný příkaz
(16:00) zrušil "předchozí" naplánovaný příkaz (13:00) a zůstává
aktivní až do výskytu "následujícího" naplánovaného příkazu (19:00).
Chcete-li znát aktuální nastavení, podívejte se na poslední
naprogramovaný příkaz. Je zřejmé, že "poslední" naprogramovaný
příkaz může pocházet z
naprogramovaných akcí" na straně 12.
INFORMACE
Během činnosti plánovacího časovače mohl někdo ručně
změnit aktuální nastavení (jinými slovy, "poslední" příkaz
byl zrušen ručně).
plánovacího časovače, může být stále zobrazena, čímž
může budit dojem, že nastavení "posledního" příkazu je
stále aktivní. "Následující" naprogramovaný příkaz zruší
ručně změněné nastavení a vrátí původní program.
4.7. Naprogramování a kontrola plánovacího časovače
Zahájení
Programování plánovacího časovače je pružné (zařízení umožňuje
přidávat, odstraňovat nebo měnit naprogramované akce podle
potřeby) a přímočaré (počet kroků při programování je omezen na
minimum). Před naprogramováním
nezapomeňte:
■
Seznamte se s ikonami a s tlačítky. Při programování je budete
potřebovat. Viz "4.3. Názvy a funkce tlačítek a ikon" na straně 4.
■
Vyplnit formulář na konci této příručky. Tento formulář může
pomoci definovat požadované akce v jednotlivých dnech.
Pamatujte si:
- V programech prostorového vytápění a ohřevu užitkové vody
mohou být naprogramovány 4 akce za den. Stejné akce se
opakují po týdnech.
- V programech prostorového chlazení, tichého režimu
a režimu přídavného topení
4 akce v každém režimu. Stejné akce se opakují denně.
■
Věnujte dostatek času správnému zadání všech dat.
■
Pokuste se akce programovat chronologicky: Začněte akcí 1
u první akce a skončete nejvyšším číslem poslední akce. Není
to sice nutné, ale podstatně to usnadňuje pozdější interpretaci
programu.
■
Jestliže naprogramujete 2 nebo více akcí na stejný den a na
stejný čas, provede se jen akce s nejvyšším číslem akce.
■
Naprogramované akce lze změnit, přidat nebo odstranit kdykoliv
později.
(1) Platí pouze pro nádrž se zabudovaným elektrickým přídavným topením
(RKHW*).
předchozího dne. Viz "Kontrola
Ikona p , signalizující činnost
plánovacího časovače
(1)
mohou být naprogramovány
Návod k obsluze
9
