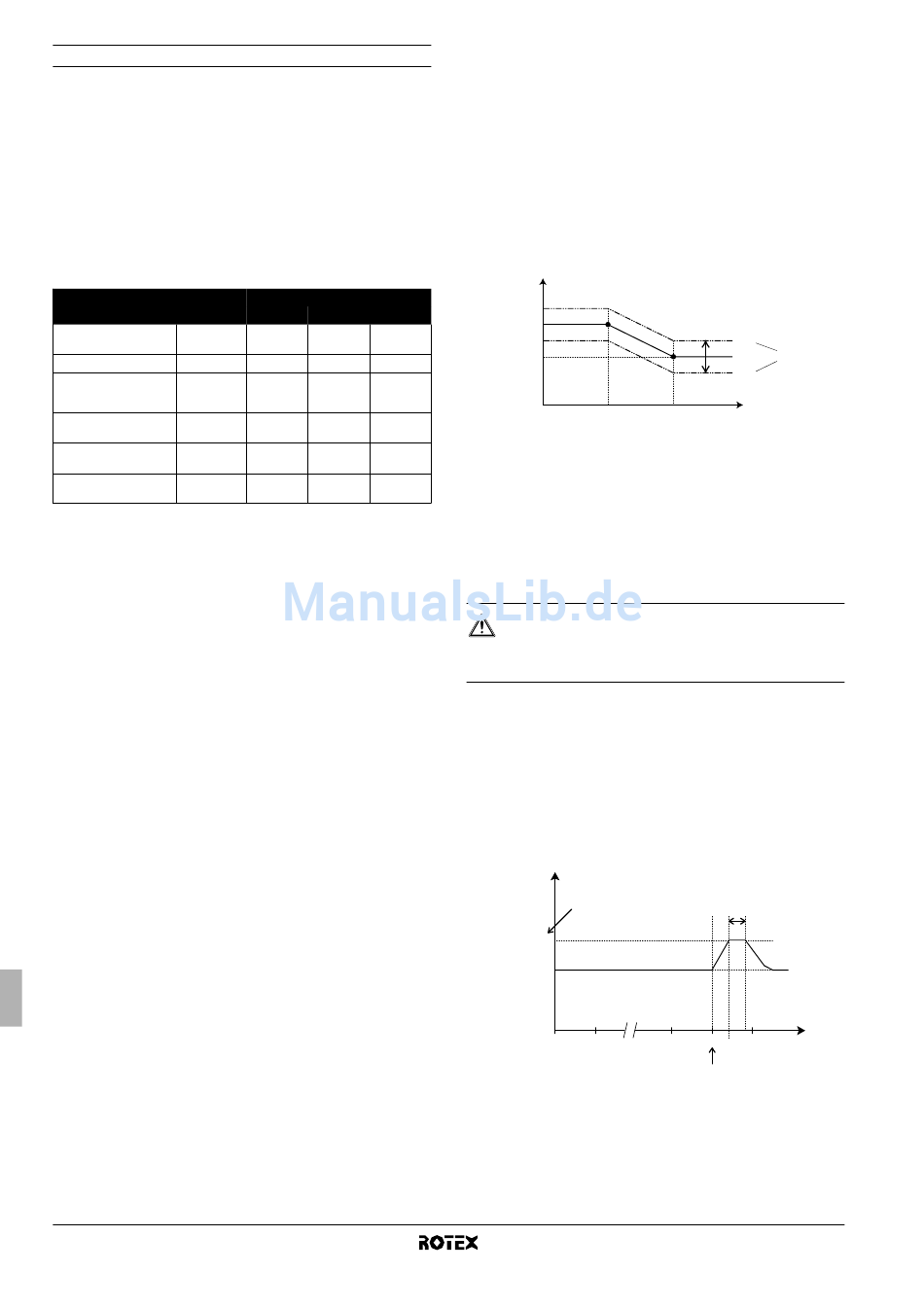

Description détaillée
[0] Niveau de permission utilisateur
Si nécessaire, certains boutons de l'interface utilisateur peuvent être
rendus indisponibles à l'utilisateur.
Trois niveaux de permission sont définis (reportez-vous au tableau
ci-dessous). Le passage entre le niveau 1 et le niveau 2/3 se fait en
appuyant simultanément sur le touches pfi et pfj
puis en appuyant tout de suite après sur les touches s et ba, et en
maintenant les 4 touches enfoncées pendant au moins 5 secondes
(en mode normal). À noter qu'aucune indication concernant
l'interface utilisateur n'est donnée. Lorsque le niveau 2/3 est
sélectionné, le niveau de permission réel – soit le niveau 2, soit le
niveau 3 – est déterminé par le réglage sur place [0-00].
Bouton
Bouton de mode
s
discret
Bouton de loi d'eau ba
Bouton d'activation/
pr
désactivation de
programmateur
Bouton de
<
programmation
Boutons de réglage pfi
de l'heure pfj
Touche d'inspection/
z
fonctionnement d'essai
[1] Loi d'eau
Les réglages sur place de la loi d'eau définissent les paramètres du
fonctionnement avec loi d'eau de l'unité. Lorsque le fonctionnement
avec loi d'eau est actif, la température d'eau est déterminée
automatiquement en fonction de la température extérieure: des
températures extérieures plus faibles entraîneront de l'eau plus
chaude et vice versa. Pendant le fonctionnement avec loi d'eau,
l'utilisateur a la possibilité d'augmenter ou d'abaisser la température
d'eau cible de maximum 5°C.
■
Réglages sur site pour le chauffage
■ [1-00] Faible température ambiante (Lo_A): faible température
extérieure.
■ [1-01] Température ambiante élevée (Hi_A): température
extérieure élevée.
■ [1-02] Point de consigne à faible température ambiante
(Lo_Ti): la température d'eau sortante cible lorsque la
température extérieure est inférieure ou égale à la faible
température ambiante (Lo_A).
À noter que la valeur Lo_Ti doit être supérieure à Hi_Ti, étant
donné que pour des températures extérieures plus faibles
(c.-à-d. Lo_A), de l'eau plus chaude est requise.
■ [1-03] Point de consigne à température ambiante élevée
(Hi_Ti): la température d'eau sortante cible lorsque la
température extérieure est supérieure ou égale à la
température ambiante élevée (Hi_A).
À noter que la valeur Hi_Ti doit être inférieure à Lo_Ti, étant
donné que pour des températures extérieures plus chaudes
(c.-à-d. Hi_A), de l'eau moins chaude est suffisante.
■
Réglages sur site pour le refroidissement
■ [1-05] Activation (1)/désactivation (0) loi d'eau pour fonction
refroidissement
■ [1-06]
Faible température
température extérieure.
■ [1-07] Température ambiante élevée (Hi2_A): température
extérieure élevée.
Manuel d'utilisation
15
Niveau de permission
1 2 3
utilisable — —
utilisable — —
utilisable utilisable —
utilisable — —
utilisable — —
utilisable — —
ambiante (Lo2_A): faible
■ [1-08] Point de consigne à faible température ambiante
(Lo2_Ti): température d'eau sortante cible lorsque la
température extérieure est inférieure ou égale à la faible
température ambiante (Lo2_A).
À noter que la valeur Lo2_Ti doit être supérieure à Hi2_Ti,
étant donné que pour des températures extérieures plus
faibles (c.-à-d. Lo2_A), une eau moins froide suffit.
■ [1-09] Point de consigne à température ambiante élevée
(Hi2_Ti): température d'eau sortante cible lorsque la
température extérieure est supérieure ou égale à la
température ambiante élevée (Hi2_A).
À noter que la valeur Hi2_Ti doit être inférieure à Lo2_Ti,
étant donné que pour des températures extérieures plus
froides (c.-à-d. Hi2_A), de l'eau plus froide est requise.
T t
Lo_Ti
Lo2_Ti
Hi_Ti
Hi2_Ti
Lo_A
Lo2_A
T Température d'eau cible
t
T Température ambiante (extérieure)
A
Shift value Valeur de décalage
[2] Fonction de désinfection
S'applique uniquement aux installations avec un ballon d'eau chaude
domestique.
La fonction de désinfection désinfecte le ballon d'eau chaude
domestique en chauffant périodiquement l'eau chaude domestique
à une température spécifique.
ATTENTION
Les réglages sur place de la fonction de désinfection
doivent être configurés par l'installateur en fonction de la
législation applicable.
■ [2-00] Intervalle de fonctionnement: jour(s) de la semaine où
l'eau chaude domestique doit être chauffée.
■ [2-01] Statut: définit si la fonction de désinfection est activée
(1) ou désactivée (0).
■ [2-02] Heure de départ: heure de la journée où l'eau chaude
domestique doit être chauffée.
■ [2-03] Point de consigne: température d'eau élevée à atteindre.
■ [2-04] Intervalle: période de temps définissant la durée de
maintien de la température au point de consigne.
T
DHW
[2-03]
T
H
T
U
00.00 01.00
T Température d'eau chaude domestique
DHW
T Température de point de consigne utilisateur
U
(telle que réglée sur l'interface utilisateur)
T Température de point de consigne haute [2-03]
H
t Heure
+ 05
00 Shift value
– 05
Hi_A T A
Hi2_A
[2-04]
22.00 23.00 24.00 t
[2-02]
