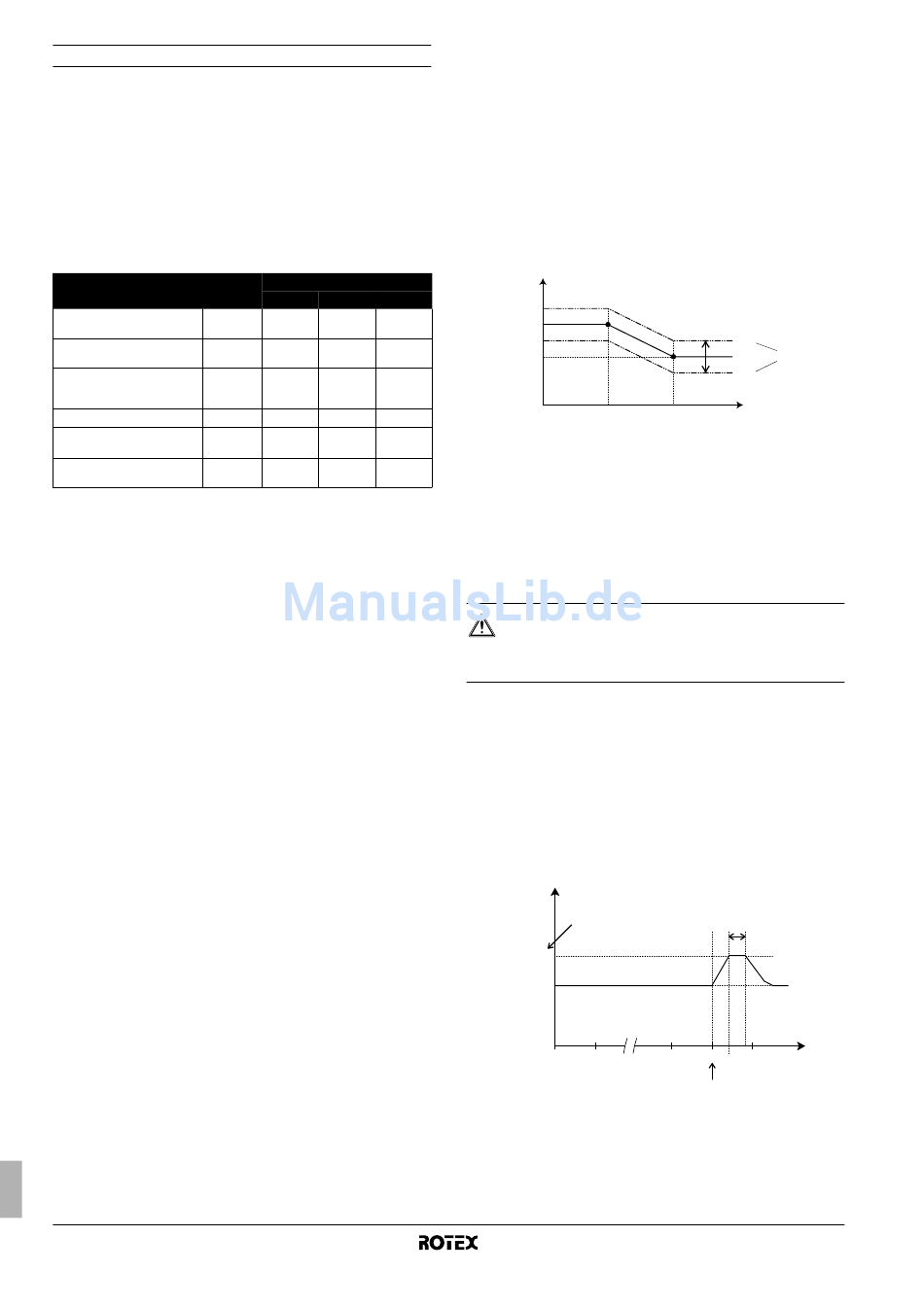

Descrizione dettagliata

[0] Livello di autorizzazione utente
Se richiesto, alcuni pulsanti dell'interfaccia dell'utente possono
essere resi indisponibili per l'utente.
Sono definiti tre livelli di autorizzazione (fare riferimento alla tabella
seguente). Per passare tra il livello 1 e i livelli 2/3, premere
contemporaneamente i pulsanti pfi e pfj e, subito
dopo, i pulsanti s e ba, tenendo premuti i 4 pulsanti per almeno
5 secondi (modalità normale). Sull'interfaccia dell'utente non viene
visualizzata alcuna indicazione. Se viene selezionato il livello 2/3,
l'attuale livello di autorizzazione (2 o 3) è determinato dalla prima
impostazione in loco [0-00].
Pulsante
Pulsante per la modalità
s
silenziosa
Pulsante del setpoint
ba
dipendente dal clima
Pulsante di attivazione/
pr
disattivazione timer
di programmazione
Pulsante di programmazione <
Pulsanti di regolazione pfi
dell'ora pfj
Pulsante di ispezione/
z
collaudo
[1] Setpoint dipendente dal clima
Le impostazioni in loco per il setpoint dipendente dal clima
definiscono i parametri per il funzionamento dipendente dal clima
dell'unità. Durante il funzionamento dipendente dal clima la
temperatura dell'acqua viene determinata automaticamente secondo
la temperatura esterna: a temperature esterne più basse corrisponde
un'acqua più calda e viceversa. Durante il funzionamento dipendente
dal clima, l'utente può aumentare o diminuire la temperatura target
dell'acqua di un massimo di 5°C.
■
Impostazioni in loco per il funzionamento in modalità
riscaldamento
■ [1-00] Temperatura ambiente bassa (Lo_A): temperatura
esterna bassa.
■ [1-01] Temperatura ambiente alta (Hi_A): temperatura
esterna alta.
■ [1-02] Setpoint a temperatura ambiente bassa (Lo_Ti): la
temperatura target dell'acqua
temperatura esterna è uguale o inferiore alla temperatura
ambiente bassa (Lo_A).
Si fa notare che il valore Lo_Ti deve essere maggiore di
Hi_Ti, in quanto per temperature esterne più fredde (Lo_A)
è richiesta acqua più calda.
■ [1-03] Setpoint a temperatura ambiente alta (Hi_Ti): la
temperatura target dell'acqua
temperatura esterna è uguale o superiore alla temperatura
ambiente alta (Hi_A).
Il valore Hi_Ti deve essere minore di Lo_Ti, in quanto per
temperature esterne più calde (Hi_A) è sufficiente acqua
meno calda.
■
Impostazioni in loco per il funzionamento in modalità
raffreddamento
■ [1-05] Funzione di raffreddamento dipendente dal clima
attivata (1)/disattivata (0).
■ [1-06] Temperatura ambiente bassa (Lo2_A): temperatura
esterna bassa.
■ [1-07] Temperatura ambiente alta (Hi2_A): temperatura
esterna alta.
Manuale d'uso
15
Livello di autorizzazione
1 2 3
utilizzabile — —
utilizzabile — —
utilizzabile utilizzabile —
utilizzabile — —
utilizzabile — —
utilizzabile — —
in uscita quando la
in uscita quando la
■ [1-08] Setpoint a temperatura ambiente bassa (Lo2_Ti): la
temperatura target dell'acqua
temperatura esterna è uguale o inferiore alla temperatura
ambiente bassa (Lo2_A).
Si fa notare che il valore Lo2_Ti deve essere maggiore di
Hi2_Ti, in quanto per temperature esterne più fredde
(Lo2_A) è sufficiente acqua meno fredda.
■ [1-09] Setpoint a temperatura ambiente alta (Hi2_Ti): la
temperatura target dell'acqua
temperatura esterna è uguale o superiore alla temperatura
ambiente alta (Hi2_A).
Il valore Hi2_Ti deve essere minore di Lo2_Ti, in quanto per
temperature esterne più calde (cioè Hi2_A) è richiesta acqua
più fredda.
T t
Lo_Ti
Lo2_Ti
Hi_Ti
Hi2_Ti
Lo_A
Lo2_A
T Temperatura target dell'acqua
t
T Temperatura ambiente (esterna)
A
Shift value Valore di scostamento
[2] Funzione di disinfezione
Applicabile solo alle installazioni dotate di serbatoio dell'acqua calda
per usi domestici.
La funzione di disinfezione disinfetta il serbatoio dell'acqua calda per
usi domestici mediante il riscaldamento periodico dell'acqua per usi
domestici ad una temperatura specifica.
ATTENZIONE
Le impostazioni in loco per la funzione di disinfezione
devono essere configurate dall'installatore conformemente
alla legislazione applicabile.
■ [2-00] Intervallo di funzionamento: giorno/i della settimana in
cui l'acqua calda per usi domestici deve essere riscaldata.
■ [2-01] Stato: definisce se la funzione di disinfezione è attivata
(1) o disattivata (0).
■ [2-02] Ora di avvio: ora del giorno in cui l'acqua per usi
domestici deve essere riscaldata.
■ [2-03]
Setpoint: temperatura
raggiungere.
■ [2-04] Intervallo: periodo di tempo che definisce il tempo per
il quale deve essere mantenuta la temperatura del setpoint.
T
DHW
[2-03]
T
H
T
U
00.00 01.00
T Temperatura dell'acqua calda per usi domestici
DHW
T Temperatura del setpoint dell'utente
U
(come impostata nell'interfaccia dell'utente)
T Temperatura elevata del setpoint [2-03]
H
t Tempo
Unità interna e optional per sistema a pompe di calore aria – acqua
in uscita quando
in uscita quando
+ 05
00 Shift value
– 05
Hi_A T A
Hi2_A
elevata dell'acqua da
[2-04]
22.00 23.00 24.00 t
[2-02]
RKHBH/X008BB
4PW62575-1 – 10.2010
