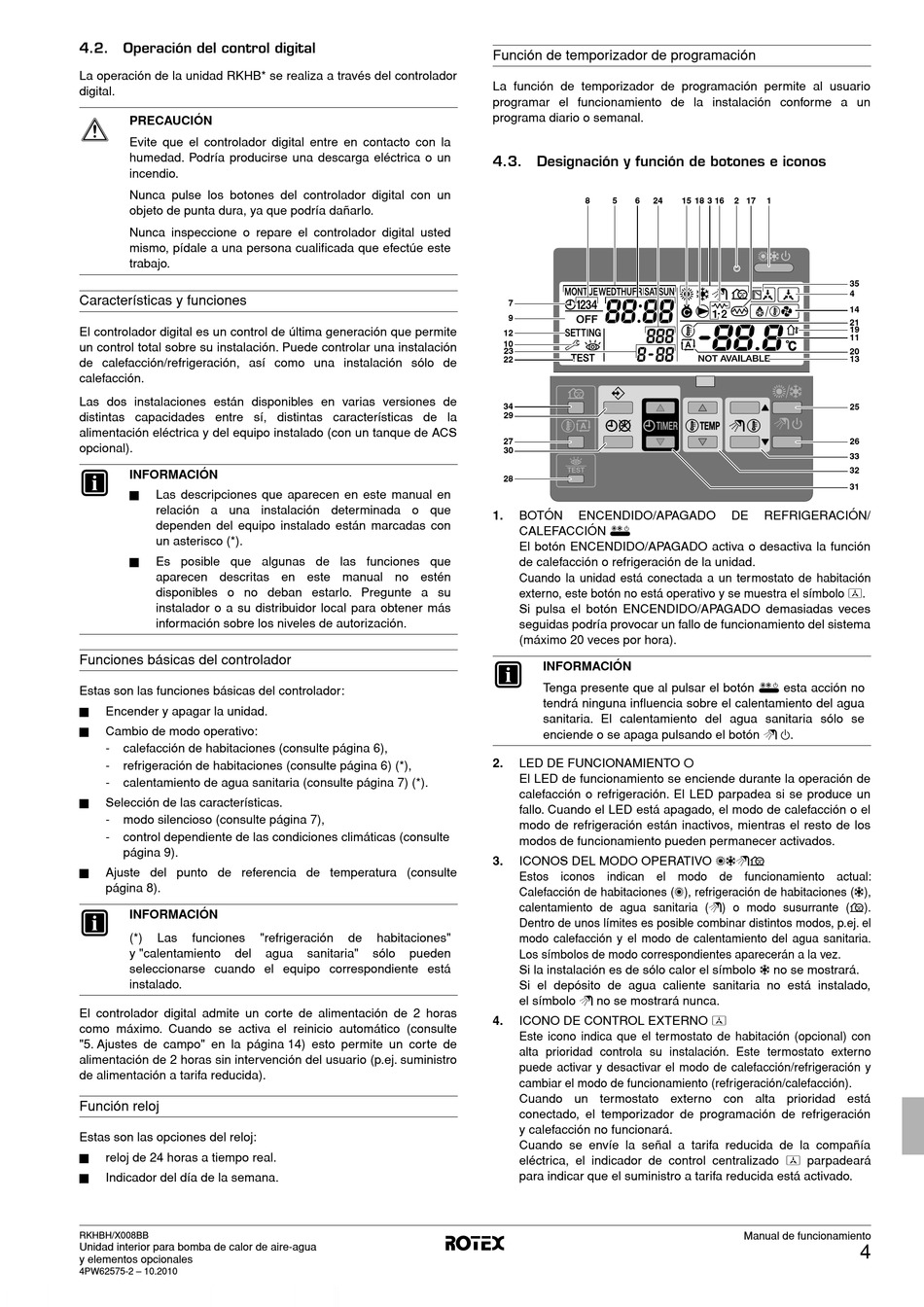

4.2. Operación del control digital
La operación de la unidad RKHB* se realiza a través del controlador
digital.
PRECAUCIÓN
Evite que el controlador digital entre en contacto con la
humedad. Podría producirse una descarga eléctrica o un
incendio.
Nunca pulse los botones del controlador digital con un
objeto de punta dura, ya que podría dañarlo.
Nunca inspeccione o repare el controlador digital usted
mismo, pídale a una persona cualificada que efectúe este
trabajo.
Características y funciones
El controlador digital es un control de última generación que permite
un control total sobre su instalación. Puede controlar una instalación
de calefacción/refrigeración, así como una instalación sólo de
calefacción.
Las dos instalaciones están disponibles en varias versiones de
distintas capacidades entre sí, distintas características de la
alimentación eléctrica y del equipo instalado (con un tanque de ACS
opcional).
INFORMACIÓN
■
Las descripciones que aparecen en este manual en
relación a una instalación determinada o que
dependen del equipo instalado están marcadas con
un asterisco (*).
■
Es posible que algunas de las funciones que
aparecen descritas en este manual no estén
disponibles o no deban estarlo. Pregunte a su
instalador o a su distribuidor local para obtener más
información sobre los niveles de autorización.
Funciones básicas del controlador
Estas son las funciones básicas del controlador:
■
Encender y apagar la unidad.
■
Cambio de modo operativo:
- calefacción de habitaciones (consulte página 6),
- refrigeración de habitaciones (consulte página 6) (*),
- calentamiento de agua sanitaria (consulte página 7) (*).
■
Selección de las características.
- modo silencioso (consulte página 7),
- control dependiente de las condiciones climáticas (consulte
página 9).
■
Ajuste del punto de referencia de temperatura (consulte
página 8).
INFORMACIÓN
(*) Las funciones
y "calentamiento del
seleccionarse cuando el equipo correspondiente está
instalado.
El controlador digital admite un corte de alimentación de 2 horas
como máximo. Cuando se activa el reinicio automático (consulte
"5. Ajustes de campo" en la página 14) esto permite un corte de
alimentación de 2 horas sin intervención del usuario (p.ej. suministro
de alimentación a tarifa reducida).
Función reloj
Estas son las opciones del reloj:
■
reloj de 24 horas a tiempo real.
■
Indicador del día de la semana.
RKHBH/X008BB
Unidad interior para bomba de calor de aire-agua
y elementos opcionales
4PW62575-2 – 10.2010
"refrigeración de habitaciones"
agua sanitaria" sólo pueden
Función de temporizador de programación
La función de temporizador de programación permite al usuario
programar el funcionamiento de la instalación conforme a un
programa diario o semanal.
4.3. Designación y función de botones e iconos
8 5 6 24
7
9
12
10
23
22
34
29
27
30
28
1. BOTÓN ENCENDIDO/APAGADO
CALEFACCIÓN y
El botón ENCENDIDO/APAGADO activa o desactiva la función
de calefacción o refrigeración de la unidad.
Cuando la unidad está conectada a un termostato de habitación
externo, este botón no está operativo y se muestra el símbolo
Si pulsa el botón ENCENDIDO/APAGADO demasiadas veces
seguidas podría provocar un fallo de funcionamiento del sistema
(máximo 20 veces por hora).
INFORMACIÓN
Tenga presente que al pulsar el botón
tendrá ninguna influencia sobre el calentamiento del agua
sanitaria. El calentamiento del agua sanitaria sólo se
enciende o se apaga pulsando el botón
2. LED DE FUNCIONAMIENTO
El LED de funcionamiento se enciende durante la operación de
calefacción o refrigeración. El LED parpadea si se produce un
fallo. Cuando el LED está apagado, el modo de calefacción o el
modo de refrigeración están inactivos, mientras el resto de los
modos de funcionamiento pueden permanecer activados.
3. ICONOS DEL MODO OPERATIVO
Estos iconos indican el modo de funcionamiento actual:
Calefacción de habitaciones (
calentamiento de agua sanitaria (
Dentro de unos límites es posible combinar distintos modos, p.ej. el
modo calefacción y el modo de calentamiento del agua sanitaria.
Los símbolos de modo correspondientes aparecerán a la vez.
Si la instalación es de sólo calor el símbolo
Si el depósito de agua caliente sanitaria no está instalado,
el símbolo w no se mostrará nunca.
4. ICONO DE CONTROL EXTERNO
Este icono indica que el termostato de habitación (opcional) con
alta prioridad controla su instalación. Este termostato externo
puede activar y desactivar el modo de calefacción/refrigeración y
cambiar el modo de funcionamiento (refrigeración/calefacción).
Cuando un termostato externo con alta prioridad está
conectado, el temporizador de programación de refrigeración
y calefacción no funcionará.
Cuando se envíe la señal a tarifa reducida de la compañía
eléctrica, el indicador de control centralizado
para indicar que el suministro a tarifa reducida está activado.
15 18 3 16 2 17 1
DE REFRIGERACIÓN/
e
y esta acción no
v .
0
hcws
h ), refrigeración de habitaciones (
w ) o modo susurrante (
c no se mostrará.
e
e parpadeará
Manual de funcionamiento
35
4
14
21
19
11
20
13
25
26
33
32
31
.
c ),
s ).
