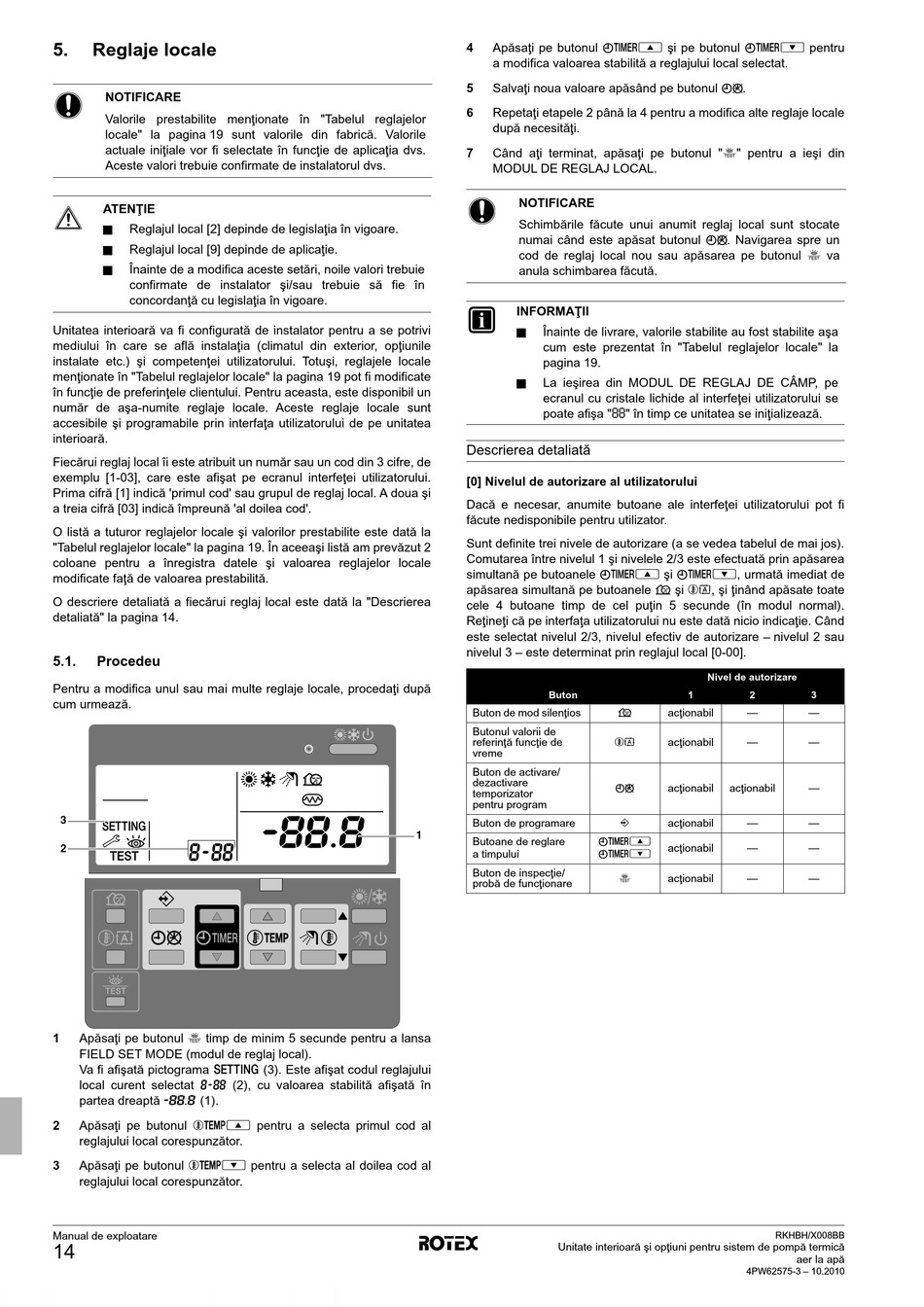

5.

Reglaje locale

NOTIFICARE
Valorile prestabilite menţionate în "Tabelul reglajelor
locale" la pagina 19 sunt valorile din fabrică. Valorile
actuale iniţiale vor fi selectate în funcţie de aplicaţia dvs.
Aceste valori trebuie confirmate de instalatorul dvs.
ATENŢIE
■
Reglajul local [2] depinde de legislaţia în vigoare.
■
Reglajul local [9] depinde de aplicaţie.
■
Înainte de a modifica aceste setări, noile valori trebuie
confirmate de instalator şi/sau trebuie să fie în
concordanţă cu legislaţia în vigoare.
Unitatea interioară va fi configurată de instalator pentru a se potrivi
mediului în care se află instalaţia (climatul din exterior, opţiunile
instalate etc.) şi competenţei utilizatorului. Totuşi, reglajele locale
menţionate în "Tabelul reglajelor locale" la pagina 19 pot fi modificate
în funcţie de preferinţele clientului. Pentru aceasta, este disponibil un
număr de aşa-numite reglaje locale. Aceste reglaje locale sunt
accesibile şi programabile prin interfaţa utilizatorului de pe unitatea
interioară.
Fiecărui reglaj local îi este atribuit un număr sau un cod din 3 cifre, de
exemplu [1-03], care este afişat pe ecranul interfeţei utilizatorului.
Prima cifră [1] indică 'primul cod' sau grupul de reglaj local. A doua şi
a treia cifră [03] indică împreună 'al doilea cod'.
O listă a tuturor reglajelor locale şi valorilor prestabilite este dată la
"Tabelul reglajelor locale" la pagina 19. În aceeaşi listă am prevăzut 2
coloane pentru a înregistra datele şi valoarea reglajelor locale
modificate faţă de valoarea prestabilită.
O descriere detaliată a fiecărui reglaj local este dată la "Descrierea
detaliată" la pagina 14.
5.1.

Procedeu

Pentru a modifica unul sau mai multe reglaje locale, procedaţi după
cum urmează.
3
2
1 Apăsaţi pe butonul z timp de minim 5 secunde pentru a lansa
FIELD SET MODE (modul de reglaj local).
Va fi afişată pictograma $ (3). Este afişat codul reglajului
local curent selectat ; (2), cu valoarea stabilită afişată în
partea dreaptă - (1).
2 Apăsaţi pe butonul bgi pentru a selecta primul cod al
reglajului local corespunzător.
Apăsaţi pe butonul bgj pentru a selecta al doilea cod al
3
reglajului local corespunzător.
Manual de exploatare
14
Apăsaţi pe butonul pfi şi pe butonul pfj pentru
4
a modifica valoarea stabilită a reglajului local selectat.
Salvaţi noua valoare apăsând pe butonul pr.
5
6 Repetaţi etapele 2 până la 4 pentru a modifica alte reglaje locale
după necesităţi.
7 Când aţi terminat, apăsaţi pe butonul "z" pentru a ieşi din
MODUL DE REGLAJ LOCAL.
NOTIFICARE
Schimbările făcute unui anumit reglaj local sunt stocate
numai când este apăsat butonul pr. Navigarea spre un
cod de reglaj local nou sau apăsarea pe butonul z va
anula schimbarea făcută.
INFORMAŢII
■
Înainte de livrare, valorile stabilite au fost stabilite aşa
cum este prezentat în "Tabelul reglajelor locale" la
pagina 19.
■
La ieşirea din MODUL DE REGLAJ DE CÂMP, pe
ecranul cu cristale lichide al interfeţei utilizatorului se
poate afişa "88" în timp ce unitatea se iniţializează.
Descrierea detaliată
[0] Nivelul de autorizare al utilizatorului
Dacă e necesar, anumite butoane ale interfeţei utilizatorului pot fi
făcute nedisponibile pentru utilizator.
Sunt definite trei nivele de autorizare (a se vedea tabelul de mai jos).
Comutarea între nivelul 1 şi nivelele 2/3 este efectuată prin apăsarea
simultană pe butoanele pfi şi pfj, urmată imediat de
apăsarea simultană pe butoanele s şi ba, şi ţinând apăsate toate
cele 4 butoane timp de cel puţin 5 secunde (în modul normal).
Reţineţi că pe interfaţa utilizatorului nu este dată nicio indicaţie. Când
este selectat nivelul 2/3, nivelul efectiv de autorizare – nivelul 2 sau
nivelul 3 – este determinat prin reglajul local [0-00].
Buton
Buton de mod silenţios
Butonul valorii de
referinţă funcţie de
vreme
Buton de activare/
dezactivare
temporizator
pentru program
Buton de programare
1
Butoane de reglare
a timpului
Buton de inspecţie/
probă de funcţionare
Unitate interioară şi opţiuni pentru sistem de pompă termică
Nivel de autorizare
1 2
s acţionabil —
ba acţionabil —
pr
acţionabil acţionabil
< acţionabil —
pfi
acţionabil —
pfj
z acţionabil —
4PW62575-3 – 10.2010
3
—
—
—
—
—
—
RKHBH/X008BB
aer la apă
