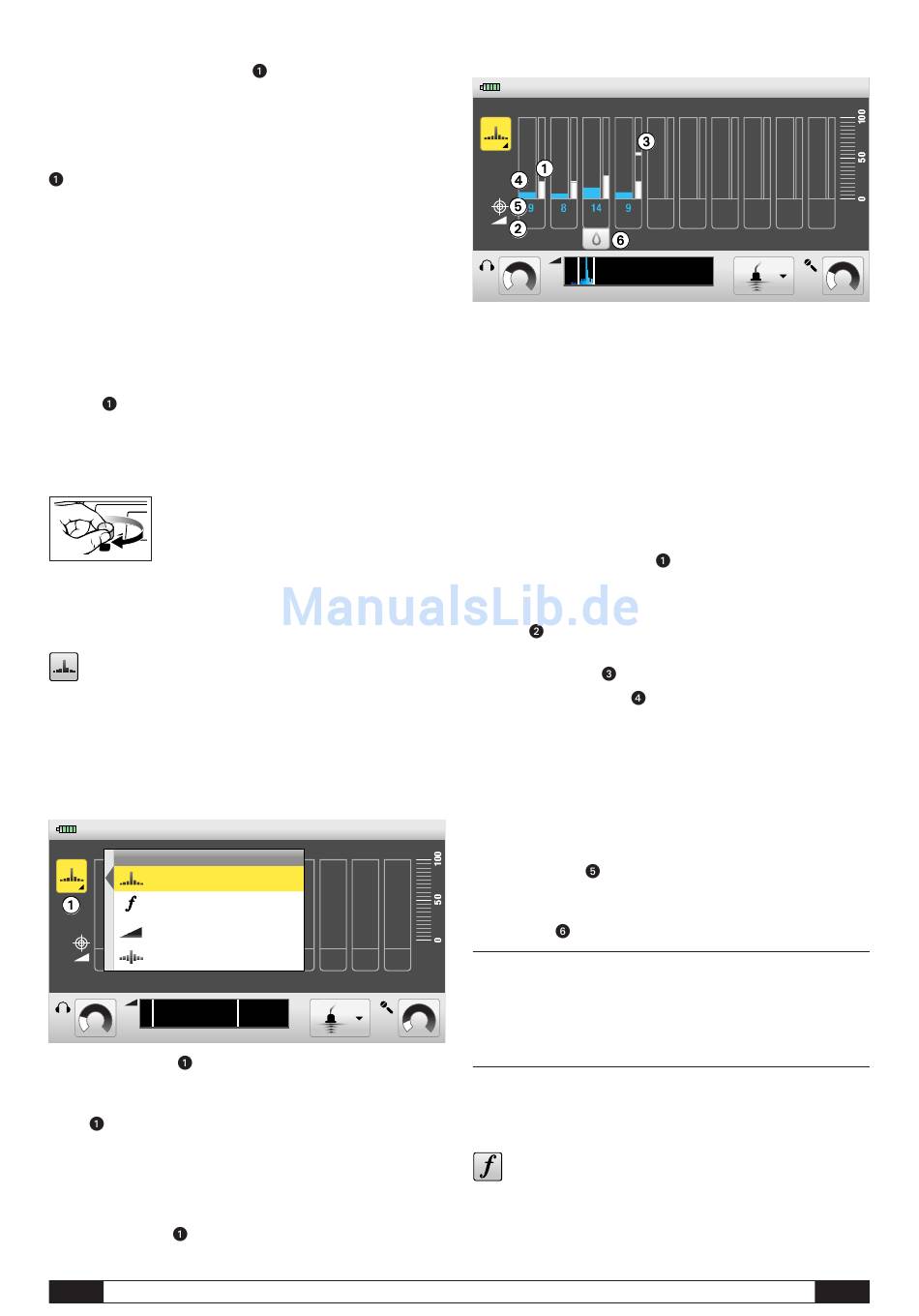

Die aktuell eingestellte Lautstärke wird auf dem Messanzeigefenster im Symbol
zur Einstellung der Kopfhörerlautstärke
eines Tachometerdiagramms dargestellt.
Einstellen der Lautstärke vor oder nach Messungen:
Um die Kopfhörerlautstärke vor oder nach Messungen einzustellen, navigieren
Sie im Messanzeigefenster zum Symbol zur Einstellung der Kopfhörerlautstärke
, aktivieren es und bestätigen Ihre Auswahl.
Das Fenster zur Einstellung der Kopfhörerlautstärke öffnet sich.
Auf einer Stufenskala von 0 bis 100 % wird der aktuelle Lautstärkegrad für Ihren
Kopfhörer dargestellt. Diesen können Sie nun durch Drehen des rechten Dreh-
knopfes oder direkt durch Ziehen der Skalenbalken mit einem Finger auf dem
Touch-Bildschirm auf den gewünschten Lautstärkegrad einstellen.
Möchten Sie das Fenster verlassen, ohne den Lautstärkegrad zu verändern,
drücken Sie die Abbruch-Taste.
Zur Bestätigung einer gewählten Einstellung drücken Sie den rechten Drehknopf
oder die Abbruch-Taste. Alternativ können Sie Ihre Auswahl auch direkt auf dem
Touch-Bildschirm durch Drücken des Symbols zur Einstellung der Kopfhörer-
lautstärke
bestätigen.
Die Veränderung der Lautstärke hat keinen Einfluss auf die Messkurve, ebenso
wird die aktuelle Messreihe durch die Veränderung der Lautstärke nicht gelöscht.
Einstellen der Lautstärke während der Messung:
Während der Messung können Sie den Lautstärkegrad je-
derzeit anpassen, indem Sie den linken Drehknopf
im Uhrzeigersinn nach links für leiser oder nach
rechts für lauter drehen.
7.2. Smart-Modus
7.2.1. Modusbeschreibung
Im Smart-Modus wird zur eindeutigen Leckstellenindikation eine Doppel-
balkendarstellung aus Geräuschpegel und Smart-Indikator angezeigt.
Dem Smart-Indikator liegt ein aufwändiges Berechnungs- und Analyseverfahren
aus den Faktoren Frequenz, Pegel und Bewertung zugrunde.
Dieser Algorithmus bewährt sich in der Praxis besonders bei lauten
Umweltgeräuschen und sehr leisen Leckstellen.
7.2.2. Modusauswahl
24-01-11 17: 00
1
1
2
2
3
3
4
4
Modus
Smart Modus
Smart Modus
Smart Modus
F & L Modus
F & L Modus
F & L Modus
F & L Modus
F & L Modus
V Modus
V Modus
V Modus
PULS Modus
PULS Modus
PULS Modus
20
%
0
600
Das Messmodus-Symbol
im Messanzeigefenster zeigt den
aktuell eingestellten Modus.
Ist der Smart-Modus nicht bereits eingestellt, navigieren Sie zum Messmodus-
Symbol
, aktivieren es und bestätigen Ihre Auswahl.
Das Fenster zur Auswahl des Messmodus öffnet sich.
Zur Einstellung des Smart-Modus navigieren Sie nun zum Listenpunkt Smart-
Modus und bestätigen Ihre Auswahl durch Drücken des rechten Drehknopfes.
Das Fenster schließt sich, und das Smart-Modus-Symbol wird
als Messmodus-Symbol
angezeigt.
8
numerisch und zusätzlich in Form
Menü
Hilfe
Speichern
5
5
6
6
7
7
8
8
9
9
10
10
Hz
%
1200
Bedienungsanleitung LD6000
7.2.3. Messvorgang
24-01-11 17: 00
1
1
2
2
9
9
9
8
8
8
0 2 2
20
19
19
27
%
0
Durch Drücken der Aufnahme-Taste wird eine Messung begonnen und solange
fortgeführt, wie Sie die Aufnahme-Taste gedrückt halten. Sobald Sie die Auf-
nahme-Taste loslassen, wird die durchgeführte Messung beendet.
Das Messanzeigefenster kann eine Messreihe aus den zehn letzten
durchgeführten Einzelmessungen darstellen.
Die erste Messung wird auf Position 1 dargestellt, jede neue Messung dann –
beginnend mit der Position 2 – an einer aufsteigenden Position. Ist die zehnte
Position erreicht, wird in der Folge bei jeder weiteren Messung die erste Position,
also die älteste Messung, gelöscht, und die jüngste Messung auf Position 10 ab-
gebildet.
Im Smart-Modus werden bei jeder Messung folgende Informationen
in der Doppelbalkendarstellung visualisiert:
Die rechte, schmale Balkenanzeige
Pegelskala von 0 bis 100 dar. Die graue Balkenanzeige repräsentiert dabei den
gemessenen Minimalwert, also das für die Leckortung relevante leiseste Ge-
räusch. Dieser Wert wird unterhalb der Balkendarstellung zusätzlich numerisch
dargestellt
.
Darüber hinaus wird der aktuell gemessene Geräuschwert fortlaufend durch den
Istwert-Balken angezeigt
Die linke, breite Balkenanzeige
dem ein aufwändiges Berechnungs- und Analyseverfahren
zugrunde liegt (siehe Kapitel 7.2.1).
Je höher der Smart-Indikator-Wert, desto zuverlässiger ist die Leckaussage.
Zusätzlich zeigt der Smart-Indikator-Balken farblich diejenige Frequenz an,
welche zur Indikatorberechnung herangezogen wird. Als Faustregel gilt: „Je
näher das Leck, desto höher ist der Smart-Indikator-Balken und desto heller
seine Farbe".
Neben der Balkendarstellung wird der Smart-Indikator-Wert zusätzlich
numerisch dargestellt
Der höchste minimale Pegel aus der Messreihe und damit die Messstelle mit
der maximalen Leckagewahrscheinlichkeit wird zudem mit einem Tropfensymbol
gekennzeichnet
.
☞
Da die Messwerte bei der akustischen Leckortung nicht modus-
spezifisch erfasst, sondern nur modusspezifisch dargestellt
werden, können Sie während einzelner Messungen jederzeit den Mess-
modus wechseln und die bisherigen Messungen in einem anderen Modus
10
analysieren oder fortführen. Die Messreihe bleibt beim Moduswechsel
erhalten und wird nicht gelöscht.
7.3. F&L-Modus (Frequenz und Lautstärke)
7.3.1. Modusbeschreibung
Im F&L-Modus wird in einer Balkendarstellung zugleich die Geräusch-
amplitude des gemessenen Minimalwertes (Balkenhöhe) und der
Frequenzbereich mit der höchsten Geräuschamplitude (Balkenfarbe) dargestellt.
Menü
Hilfe
3
3
4
4
5
5
6
6
7
7
8
8
14
14
14
9
9
9
26
6 2
20
0 2
Hz
500
1200
stellt die Geräuschamplitude auf einer
.
stellt den Smart-Indikator dar,
.
Speichern
9
9
10
10
29
%
