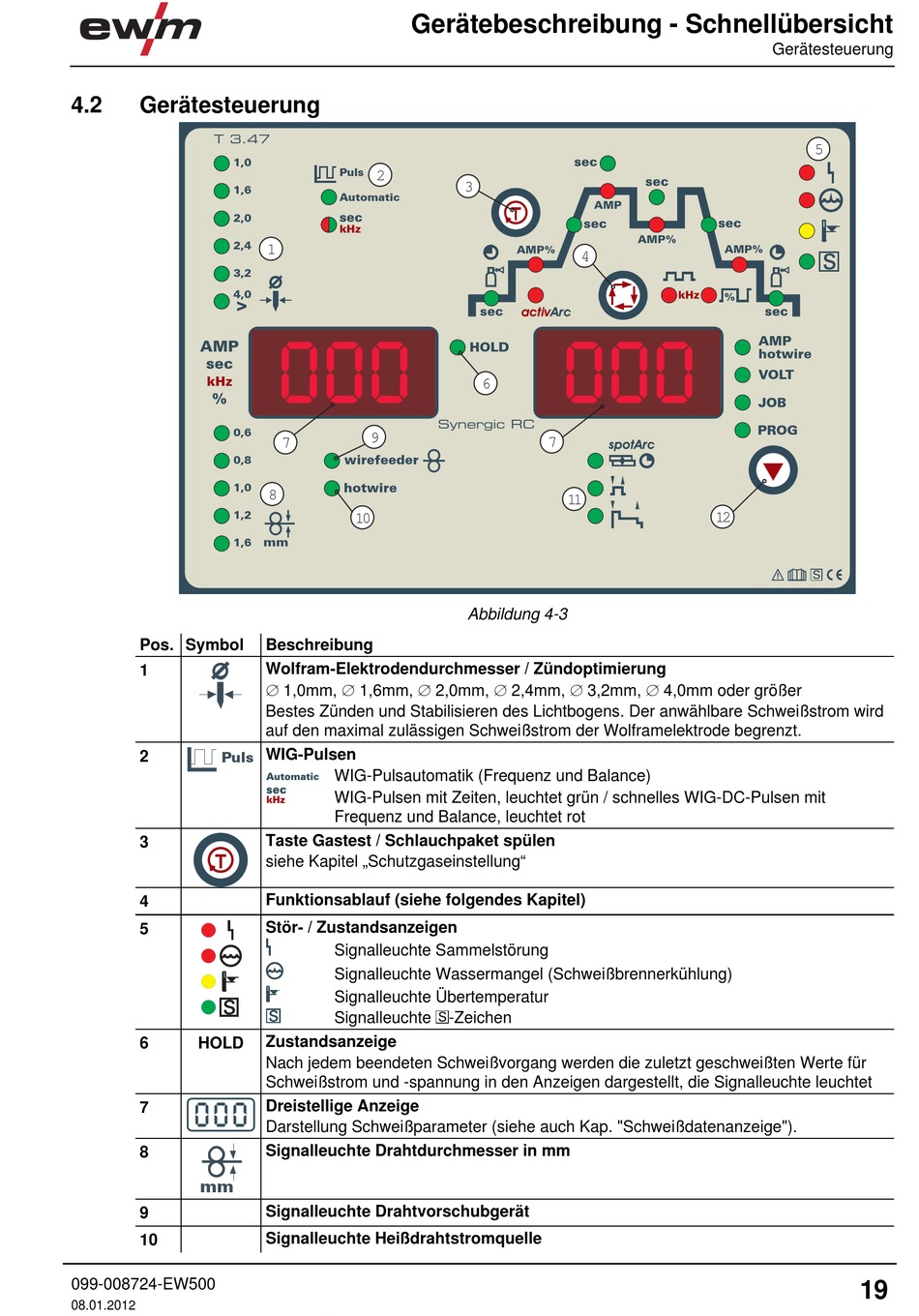

4.2
Gerätesteuerung
T 3.47
1,0
1,6
2,0
2,4
3,2
4,0
>
AMP
sec
kHz
%
0,6
0,8
1,0
1,2
1,6
Pos. Symbol
1
2
Puls
3
4
5
S
6
HOLD
7
8
mm
9
10
099-008724-EW500
08.01.2012
Gerätebeschreibung - Schnellübersicht
2
Puls
Automatic
sec
kHz
1
000
9
7
wirefeeder
hotwire
8
10
mm
Beschreibung
0
Wolfram-Elektrodendurchmesser / Zündoptimierung
∅ 1,0mm, ∅ 1,6mm, ∅ 2,0mm, ∅ 2,4mm, ∅ 3,2mm, ∅ 4,0mm oder größer
Bestes Zünden und Stabilisieren des Lichtbogens. Der anwählbare Schweißstrom wird
auf den maximal zulässigen Schweißstrom der Wolframelektrode begrenzt.
WIG-Pulsen
WIG-Pulsautomatik (Frequenz und Balance)
WIG-Pulsen mit Zeiten, leuchtet grün / schnelles WIG-DC-Pulsen mit
Frequenz und Balance, leuchtet rot
Taste Gastest / Schlauchpaket spülen
siehe Kapitel „Schutzgaseinstellung"
Funktionsablauf (siehe folgendes Kapitel)
Stör- / Zustandsanzeigen
Signalleuchte Sammelstörung
Signalleuchte Wassermangel (Schweißbrennerkühlung)
Signalleuchte Übertemperatur
Signalleuchte
Zustandsanzeige
Nach jedem beendeten Schweißvorgang werden die zuletzt geschweißten Werte für
Schweißstrom und -spannung in den Anzeigen dargestellt, die Signalleuchte leuchtet
Dreistellige Anzeige
Darstellung Schweißparameter (siehe auch Kap. "Schweißdatenanzeige").
Signalleuchte Drahtdurchmesser in mm
Signalleuchte Drahtvorschubgerät
Signalleuchte Heißdrahtstromquelle
sec
3
AMP
sec
AMP%
4
sec
000
HOLD
6
Synergic RC
7
11
Abbildung 4-3
-Zeichen
Gerätesteuerung
sec
sec
AMP%
AMP%
kHz
%
sec
AMP
hotwire
VOLT
JOB
PROG
12
5
S
S
19
