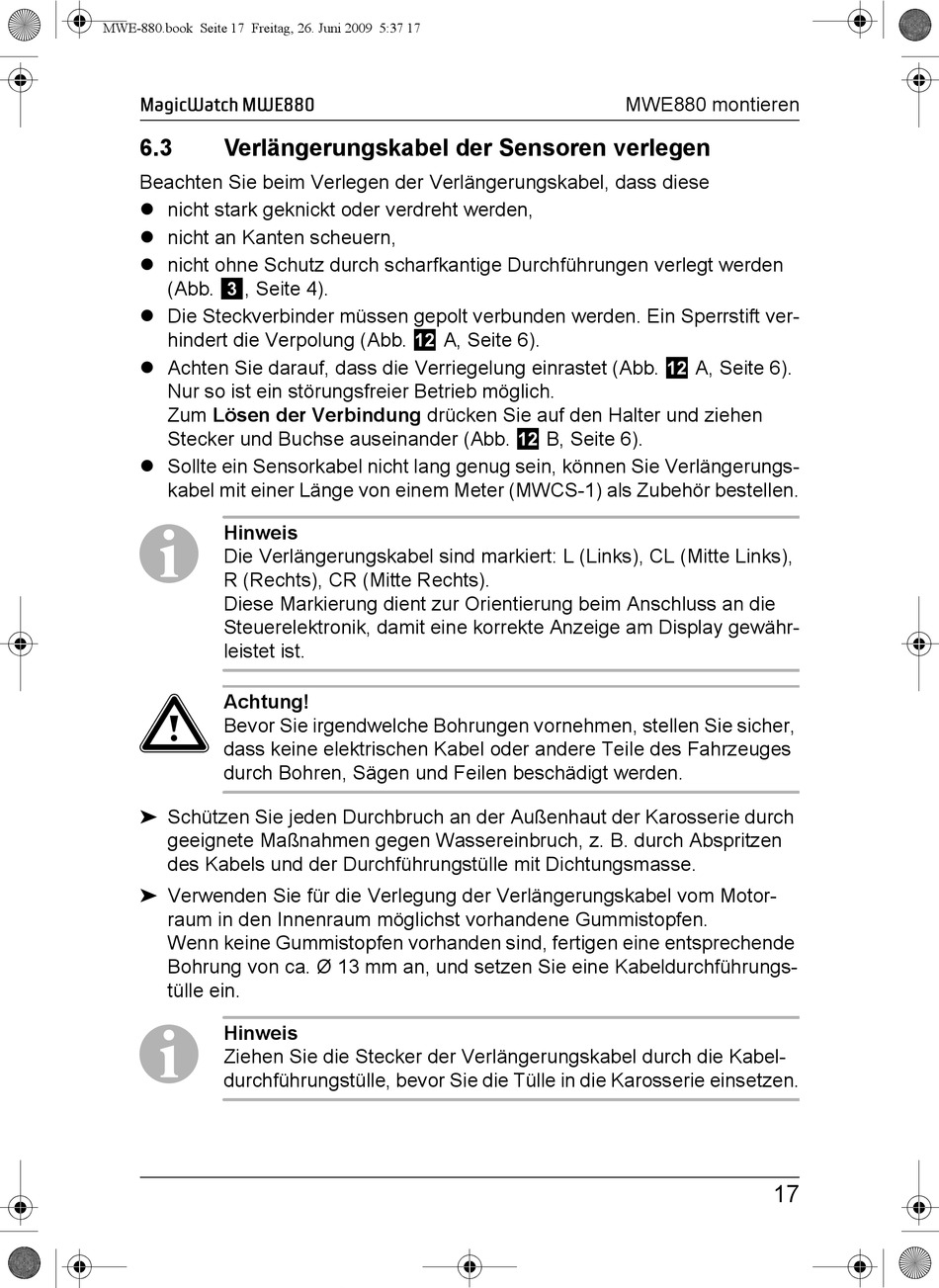

6.3 Verlängerungskabel der Sensoren verlegen
Beachten Sie beim Verlegen der Verlängerungskabel, dass diese
nicht stark geknickt oder verdreht werden,
nicht an Kanten scheuern,
nicht ohne Schutz durch scharfkantige Durchführungen verlegt werden
(Abb. 3, Seite 4).
Die Steckverbinder müssen gepolt verbunden werden. Ein Sperrstift ver-
hindert die Verpolung (Abb. b A, Seite 6).
Achten Sie darauf, dass die Verriegelung einrastet (Abb. b A, Seite 6).
Nur so ist ein störungsfreier Betrieb möglich.
Zum Lösen der Verbindung drücken Sie auf den Halter und ziehen
Stecker und Buchse auseinander (Abb. b B, Seite 6).
Sollte ein Sensorkabel nicht lang genug sein, können Sie Verlängerungs-
kabel mit einer Länge von einem Meter (MWCS-1) als Zubehör bestellen.
Hinweis
I
Die Verlängerungskabel sind markiert: L (Links), CL (Mitte Links),
R (Rechts), CR (Mitte Rechts).
Diese Markierung dient zur Orientierung beim Anschluss an die
Steuerelektronik, damit eine korrekte Anzeige am Display gewähr-
leistet ist.
Achtung!
a
Bevor Sie irgendwelche Bohrungen vornehmen, stellen Sie sicher,
dass keine elektrischen Kabel oder andere Teile des Fahrzeuges
durch Bohren, Sägen und Feilen beschädigt werden.
➤ Schützen Sie jeden Durchbruch an der Außenhaut der Karosserie durch
geeignete Maßnahmen gegen Wassereinbruch, z. B. durch Abspritzen
des Kabels und der Durchführungstülle mit Dichtungsmasse.
➤ Verwenden Sie für die Verlegung der Verlängerungskabel vom Motor-
raum in den Innenraum möglichst vorhandene Gummistopfen.
Wenn keine Gummistopfen vorhanden sind, fertigen eine entsprechende
Bohrung von ca. Ø 13 mm an, und setzen Sie eine Kabeldurchführungs-
tülle ein.
Hinweis
I
Ziehen Sie die Stecker der Verlängerungskabel durch die Kabel-
durchführungstülle, bevor Sie die Tülle in die Karosserie einsetzen.
