Montageanleitung - IONIQ

Fahrzeug-Modell:

IONIQ

Teilebezeichnung:

Front Parking aid

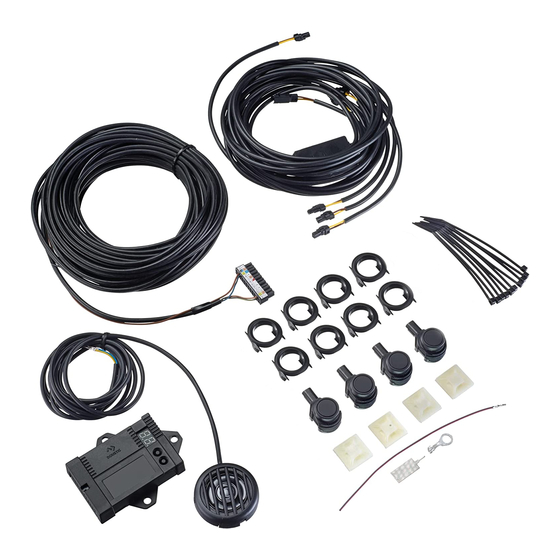

MagicWatch MWE900F

Montagezeit:

Ersatzteile:

Steuergerät für MWE 900F

Lautsprecher MWE 900

Sensorhalter für Montage innen 10°

(VPE 4)

Sensorhalter für Montage innen 0°

(VPE 4)

Sensor braun (Front)

Klebepads für Sensorhalter innen (VPE 5)

Einbauwerkzeug Parksensoren:

Stanzwerkzeug 18mm

Stanzwerkzeug 22mm

Technische Hotline:

Dometic WAECO

Fahrzeug-Typ:

2017 →

Teilenummer:

9999Z-021364

2Std. 45 Minuten (MWE 900F)

9999Z-021364E1

9999Z-021364E2

9999Z-021364E3

9999Z-021364E4

9999Z-021364E5

9999Z-021364E6

9999Z-021361

9999Z-021371

+49 (0) 2572 879-374

Seite 1 Montageanleitung - IONIQ Fahrzeug-Modell: Fahrzeug-Typ: IONIQ 2017 → Teilebezeichnung: Teilenummer: Front Parking aid MagicWatch MWE900F 9999Z-021364 Montagezeit: 2Std. 45 Minuten (MWE 900F) Ersatzteile: Steuergerät für MWE 900F 9999Z-021364E1 9999Z-021364E2 Lautsprecher MWE 900 Sensorhalter für Montage innen 10° 9999Z-021364E3 (VPE 4) Sensorhalter für Montage innen 0°...
Seite 2 HINWEIS: Die Sensoren und Sensorhalter dürfen lackiert werden.
Seite 3 - Stoßfänger demontieren - Innen sowie Außen die vorhandenen OE Markierungen verwenden...
Seite 4 • 0° Halter für die Außensensoren verwenden und die modifizierte Seite (Step 6) nach oben ausrichten! • 10° Halter für die Innensensoren verwenden und Sensor nach oben ausrichten!
Seite 5 „Zugdraht“ durch die Gummidurchlasstülle auf der Beifahrerseite vom Motorraum ins Fahrzeuginnere führen Steuermodul sowie Lautsprecher im Fahrerfußraum verbauen Gelbe Leitung vom Lautsprecher in Steckplatz 15 und die blaue Leitung in Steckplatz 3 im Stecker der Steuerelektronik stecken Sensorkabel mit dem „Zugdraht“ durch die Gummitülle vom Innenraum in den Motorraum ziehen und...
Seite 6 Ein Anschluss mittels CANBUS ist Beim HEV berücksichtigen Sie bitte, dass nicht möglich, da das der Abgriff am Kombiinstrument erfolgt Geschwindigkeitssignal dort nicht (siehe Plan) abgegriffen werden kann. Aus diesem Grund kann am Kompackstecker an der A-Säule auf der Beifahrerseite angesetzt werden.
