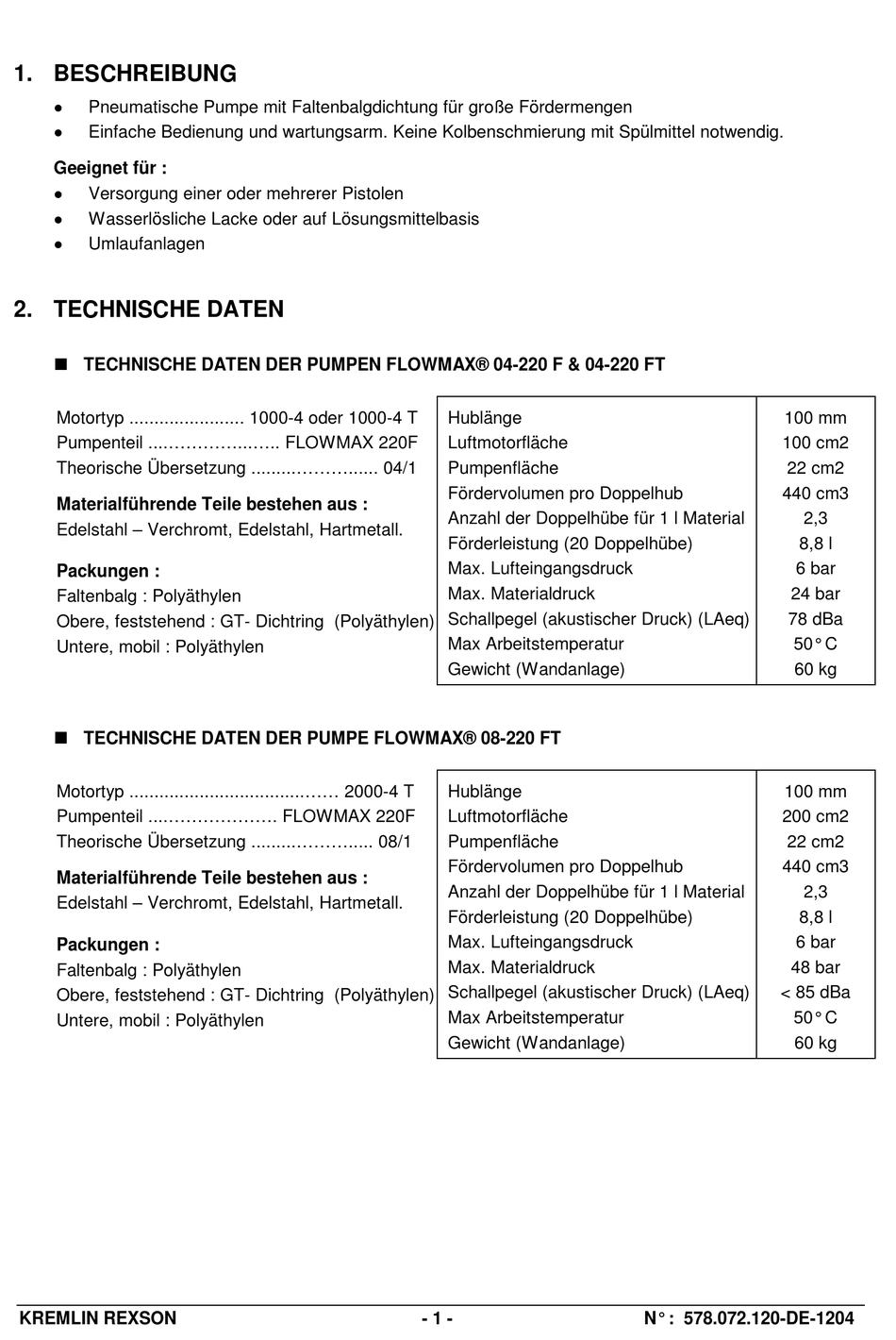

Kremlin-Rexson FT FLOWMAX 04-220 F Betriebsanleitung Seite 48

1. BESCHREIBUNG
Pneumatische Pumpe mit Faltenbalgdichtung für große Fördermengen

Einfache Bedienung und wartungsarm. Keine Kolbenschmierung mit Spülmittel notwendig.

Geeignet für :
Versorgung einer oder mehrerer Pistolen

Wasserlösliche Lacke oder auf Lösungsmittelbasis

Umlaufanlagen

2. TECHNISCHE DATEN

TECHNISCHE DATEN DER PUMPEN FLOWMAX® 04-220 F & 04-220 FT
Motortyp ....................... 1000-4 oder 1000-4 T
Pumpenteil ........................ FLOWMAX 220F
Theorische Übersetzung ........................ 04/1
Materialführende Teile bestehen aus :
Edelstahl – Verchromt, Edelstahl, Hartmetall.
Packungen :
Faltenbalg : Polyäthylen
Obere, feststehend : GT- Dichtring (Polyäthylen)
Untere, mobil : Polyäthylen

TECHNISCHE DATEN DER PUMPE FLOWMAX® 08-220 FT
Motortyp ......................................... 2000-4 T
Pumpenteil ....................... FLOWMAX 220F
Theorische Übersetzung ....................... 08/1
Materialführende Teile bestehen aus :
Edelstahl – Verchromt, Edelstahl, Hartmetall.
Packungen :
Faltenbalg : Polyäthylen
Obere, feststehend : GT- Dichtring (Polyäthylen)
Untere, mobil : Polyäthylen
KREMLIN REXSON
Hublänge
Luftmotorfläche
Pumpenfläche
Fördervolumen pro Doppelhub
Anzahl der Doppelhübe für 1 l Material
Förderleistung (20 Doppelhübe)
Max. Lufteingangsdruck
Max. Materialdruck
Schallpegel (akustischer Druck) (LAeq)
Max Arbeitstemperatur
Gewicht (Wandanlage)
Hublänge
Luftmotorfläche
Pumpenfläche
Fördervolumen pro Doppelhub
Anzahl der Doppelhübe für 1 l Material
Förderleistung (20 Doppelhübe)
Max. Lufteingangsdruck
Max. Materialdruck
Schallpegel (akustischer Druck) (LAeq)
Max Arbeitstemperatur
Gewicht (Wandanlage)
- 1 -
100 mm
100 cm2
22 cm2
440 cm3
2,3
8,8 l
6 bar
24 bar
78 dBa
50° C
60 kg
100 mm
200 cm2
22 cm2
440 cm3
2,3
8,8 l
6 bar
48 bar
< 85 dBa
50° C
60 kg
N° : 578.072.120-DE-1204
