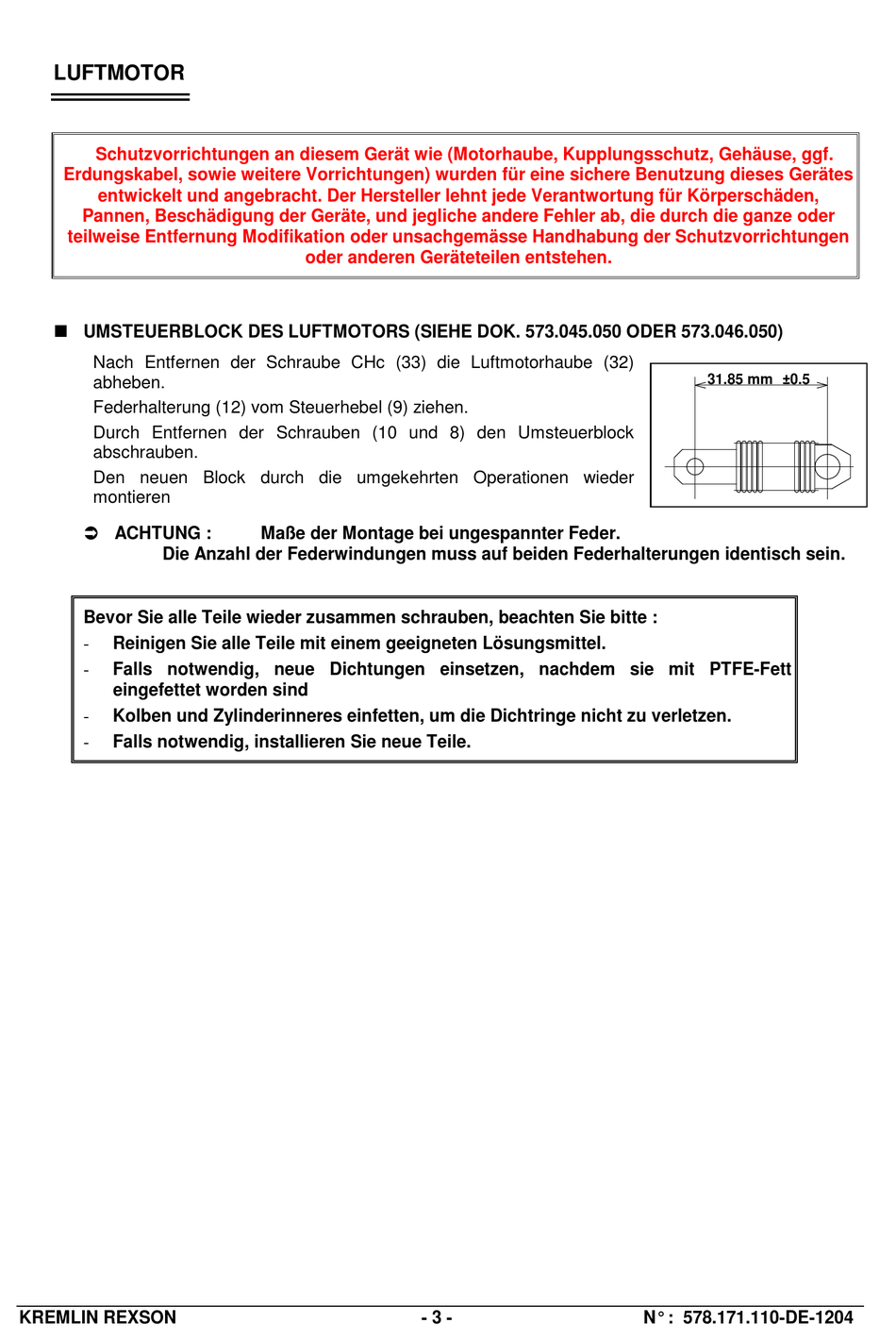

Kremlin-Rexson FT FLOWMAX 04-220 F Betriebsanleitung Seite 14

LUFTMOTOR
Schutzvorrichtungen an diesem Gerät wie (Motorhaube, Kupplungsschutz, Gehäuse, ggf.
Erdungskabel, sowie weitere Vorrichtungen) wurden für eine sichere Benutzung dieses Gerätes
entwickelt und angebracht. Der Hersteller lehnt jede Verantwortung für Körperschäden,
Pannen, Beschädigung der Geräte, und jegliche andere Fehler ab, die durch die ganze oder
teilweise Entfernung Modifikation oder unsachgemässe Handhabung der Schutzvorrichtungen

UMSTEUERBLOCK DES LUFTMOTORS (SIEHE DOK. 573.045.050 ODER 573.046.050)
Nach Entfernen der Schraube CHc (33) die Luftmotorhaube (32)
abheben.
Federhalterung (12) vom Steuerhebel (9) ziehen.
Durch Entfernen der Schrauben (10 und 8) den Umsteuerblock
abschrauben.
Den neuen Block durch die umgekehrten Operationen wieder
montieren
 ACHTUNG :
Die Anzahl der Federwindungen muss auf beiden Federhalterungen identisch sein.
Bevor Sie alle Teile wieder zusammen schrauben, beachten Sie bitte :
Reinigen Sie alle Teile mit einem geeigneten Lösungsmittel.
-
- Falls notwendig, neue Dichtungen einsetzen, nachdem sie mit PTFE-Fett
eingefettet worden sind
Kolben und Zylinderinneres einfetten, um die Dichtringe nicht zu verletzen.
-
- Falls notwendig, installieren Sie neue Teile.
KREMLIN REXSON
oder anderen Geräteteilen entstehen.
Maße der Montage bei ungespannter Feder.
- 3 -
31.85 mm ±0.5
