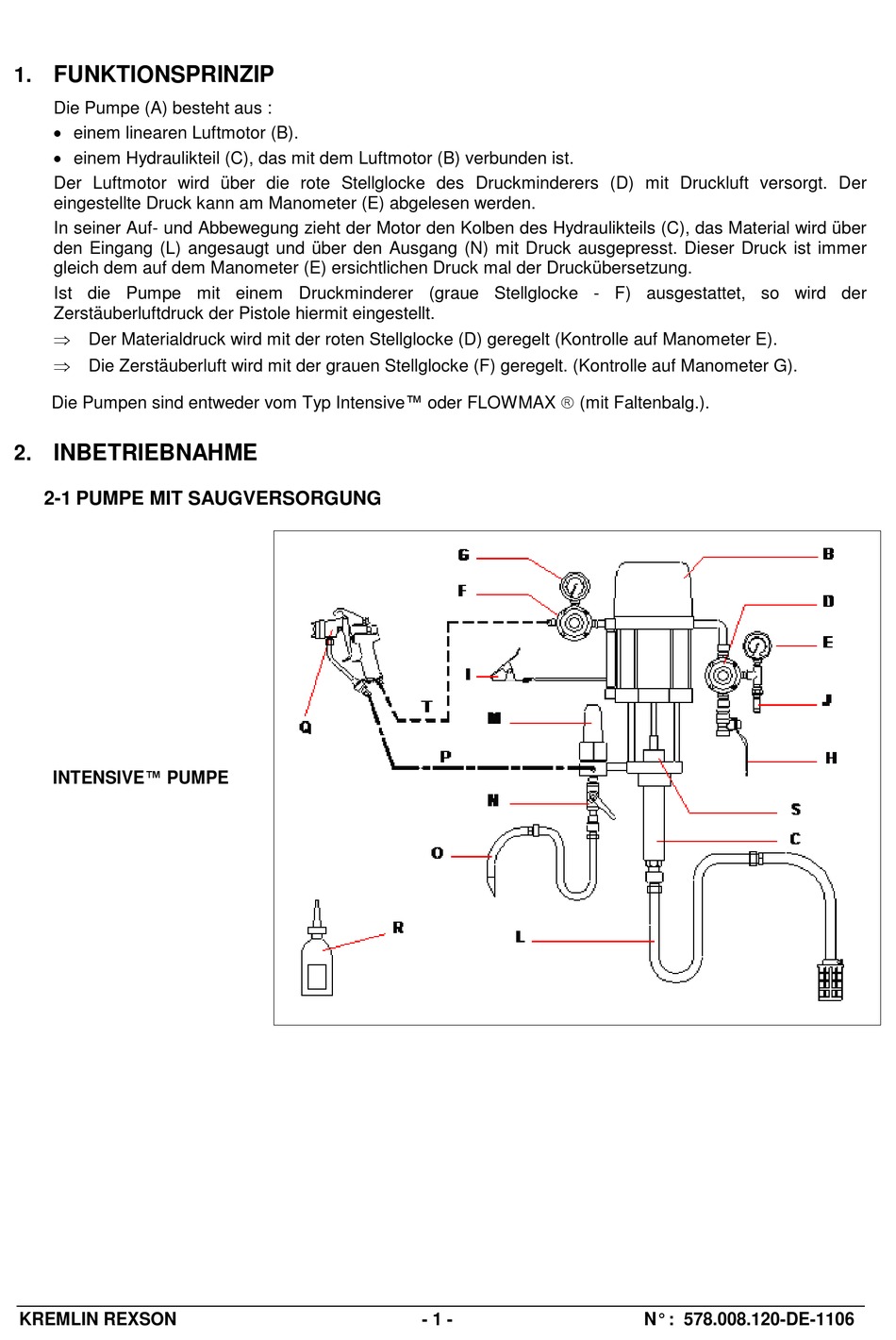

FUNKTIONSPRINZIP
1.
Die Pumpe (A) besteht aus :
 einem linearen Luftmotor (B).
 einem Hydraulikteil (C), das mit dem Luftmotor (B) verbunden ist.
Der Luftmotor wird über die rote Stellglocke des Druckminderers (D) mit Druckluft versorgt. Der
eingestellte Druck kann am Manometer (E) abgelesen werden.
In seiner Auf- und Abbewegung zieht der Motor den Kolben des Hydraulikteils (C), das Material wird über
den Eingang (L) angesaugt und über den Ausgang (N) mit Druck ausgepresst. Dieser Druck ist immer
gleich dem auf dem Manometer (E) ersichtlichen Druck mal der Druckübersetzung.
Ist die Pumpe mit einem Druckminderer (graue Stellglocke - F) ausgestattet, so wird der
Zerstäuberluftdruck der Pistole hiermit eingestellt.
 Der Materialdruck wird mit der roten Stellglocke (D) geregelt (Kontrolle auf Manometer E).
 Die Zerstäuberluft wird mit der grauen Stellglocke (F) geregelt. (Kontrolle auf Manometer G).
Die Pumpen sind entweder vom Typ Intensive™ oder FLOWMAX  (mit Faltenbalg.).
INBETRIEBNAHME
2.

2-1 PUMPE MIT SAUGVERSORGUNG

INTENSIVE™ PUMPE
KREMLIN REXSON - 1 - N° : 578.008.120-DE-1106
