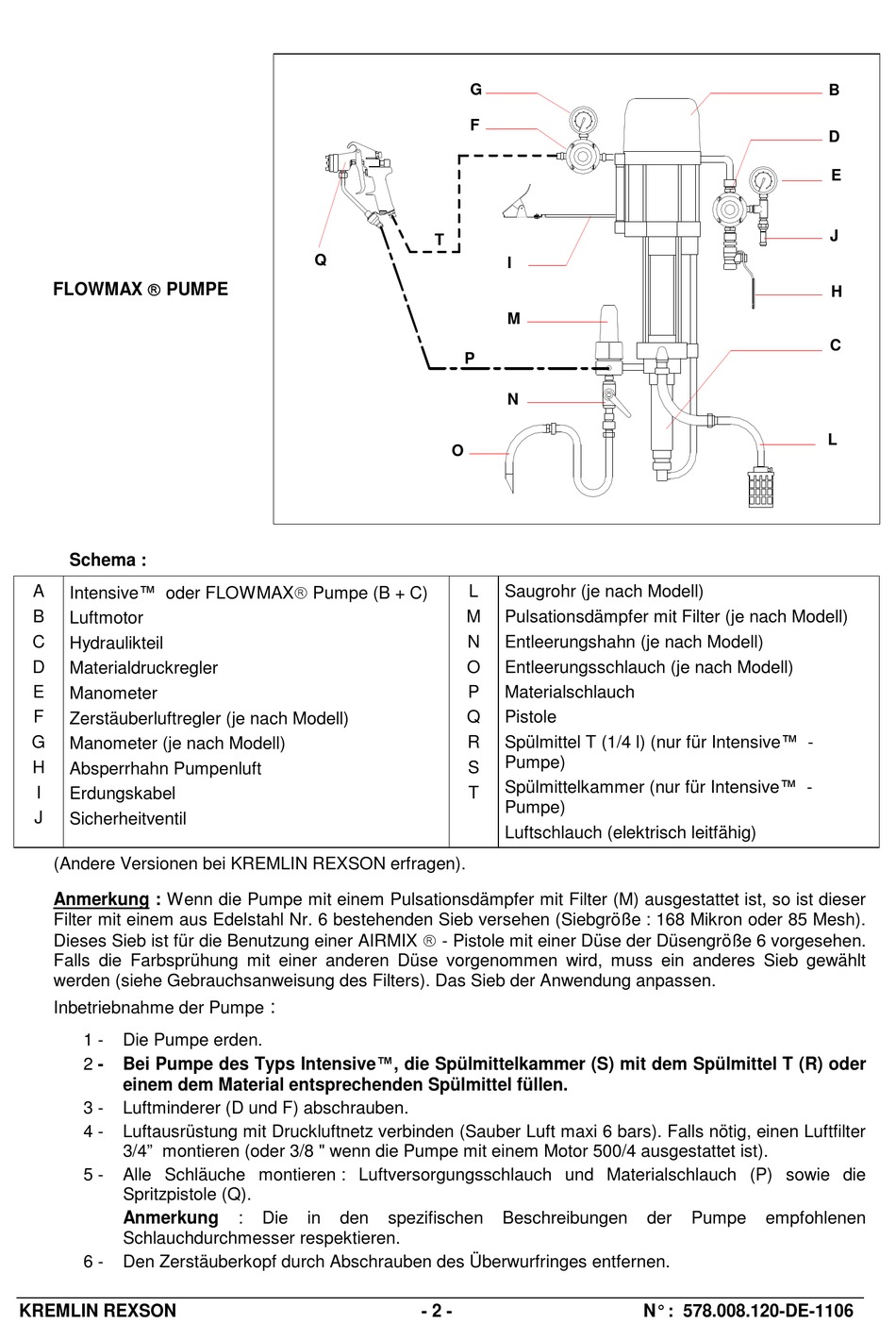

FLOWMAX  PUMPE
Schema :
A
Intensive™ oder FLOWMAX Pumpe (B + C)
B
Luftmotor
C
Hydraulikteil
D
Materialdruckregler
E
Manometer
F
Zerstäuberluftregler (je nach Modell)
G
Manometer (je nach Modell)
H
Absperrhahn Pumpenluft
I
Erdungskabel
J
Sicherheitventil
(Andere Versionen bei KREMLIN REXSON erfragen).
Anmerkung : Wenn die Pumpe mit einem Pulsationsdämpfer mit Filter (M) ausgestattet ist, so ist dieser
Filter mit einem aus Edelstahl Nr. 6 bestehenden Sieb versehen (Siebgröße : 168 Mikron oder 85 Mesh).
Dieses Sieb ist für die Benutzung einer AIRMIX  - Pistole mit einer Düse der Düsengröße 6 vorgesehen.
Falls die Farbsprühung mit einer anderen Düse vorgenommen wird, muss ein anderes Sieb gewählt
werden (siehe Gebrauchsanweisung des Filters). Das Sieb der Anwendung anpassen.
Inbetriebnahme der Pumpe
1 - Die Pumpe erden.
2 - Bei Pumpe des Typs Intensive™, die Spülmittelkammer (S) mit dem Spülmittel T (R) oder
einem dem Material entsprechenden Spülmittel füllen.
3 - Luftminderer (D und F) abschrauben.
4 - Luftausrüstung mit Druckluftnetz verbinden (Sauber Luft maxi 6 bars). Falls nötig, einen Luftfilter
3/4" montieren (oder 3/8 " wenn die Pumpe mit einem Motor 500/4 ausgestattet ist).
5 - Alle Schläuche montieren : Luftversorgungsschlauch und Materialschlauch (P) sowie die
Spritzpistole (Q).
Anmerkung
Schlauchdurchmesser respektieren.
6 - Den Zerstäuberkopf durch Abschrauben des Überwurfringes entfernen.
KREMLIN REXSON
Q
:
: Die in den spezifischen
G
F
T
I
M
P
N
O
L Saugrohr (je nach Modell)
M Pulsationsdämpfer mit Filter (je nach Modell)
N Entleerungshahn (je nach Modell)
O Entleerungsschlauch (je nach Modell)
P Materialschlauch
Q Pistole
R Spülmittel T (1/4 l) (nur für Intensive™ -
Pumpe)
S
Spülmittelkammer (nur für Intensive™ -
T
Pumpe)
Luftschlauch (elektrisch leitfähig)
Beschreibungen
