C160
C160
In der Fenster
kippflügelfenster
Öffnung nach innen
Abb. 10
10
X
Abb. 13
S4
V4
INSTALLATIONSBESCHREIBUN
1) Die Verpackung öffnen und die verschiedenen Bestandteile
herausnehmen;
2) Abb. 10- Mit einem Bleistift die Mittellinie X am Fenster
ziehen;
3)Abb.11- Die zuvor gekennzeichnete X-Achse und die
Positionshöhen für die Anwendung als Bezug nehmen B1 Die
Punkte markieren, die den Bohrungen zur BEFESTIGUNG der
Bügel S4 und SA entsprechen;
4)Mit einem geeigneten Bohrer an dem Fenster die Bohrungen
vornehmen;
5)Abb.12- Mit den entsprechenden Schrauben VA die
Befestigungsbügel an dem Fensterflügel (rechts- links) SA
befestigen; die perfekte horizontale und vertikale Ausrichtung zu
dem Fenster kontrollieren;
6)Abb.13- Mit den entsprechenden Schrauben V4 den
Befestigungsbügel an dem Gestell S4 befestigen;
7) Die elektrischen Anschlüsse nach den in Abs. 5.3
vorgeschriebenen Anweisungen und in Bezug auf den
Schaltplan vornehmen. Dem Stellantrieb Strom zuführen und
das Heraustreten der Kette für mindestens 150 mm Hub steuern;
den Stellantrieb abtrennen;
8) Abb.14- Das Kettenende an dem Bügel S4 befestigen; zuerst
den Bolzen von der langen Seite einsetzen uns dann komplett
einschieben.
Den Eckwinkel in die Mitte des Anschlusses

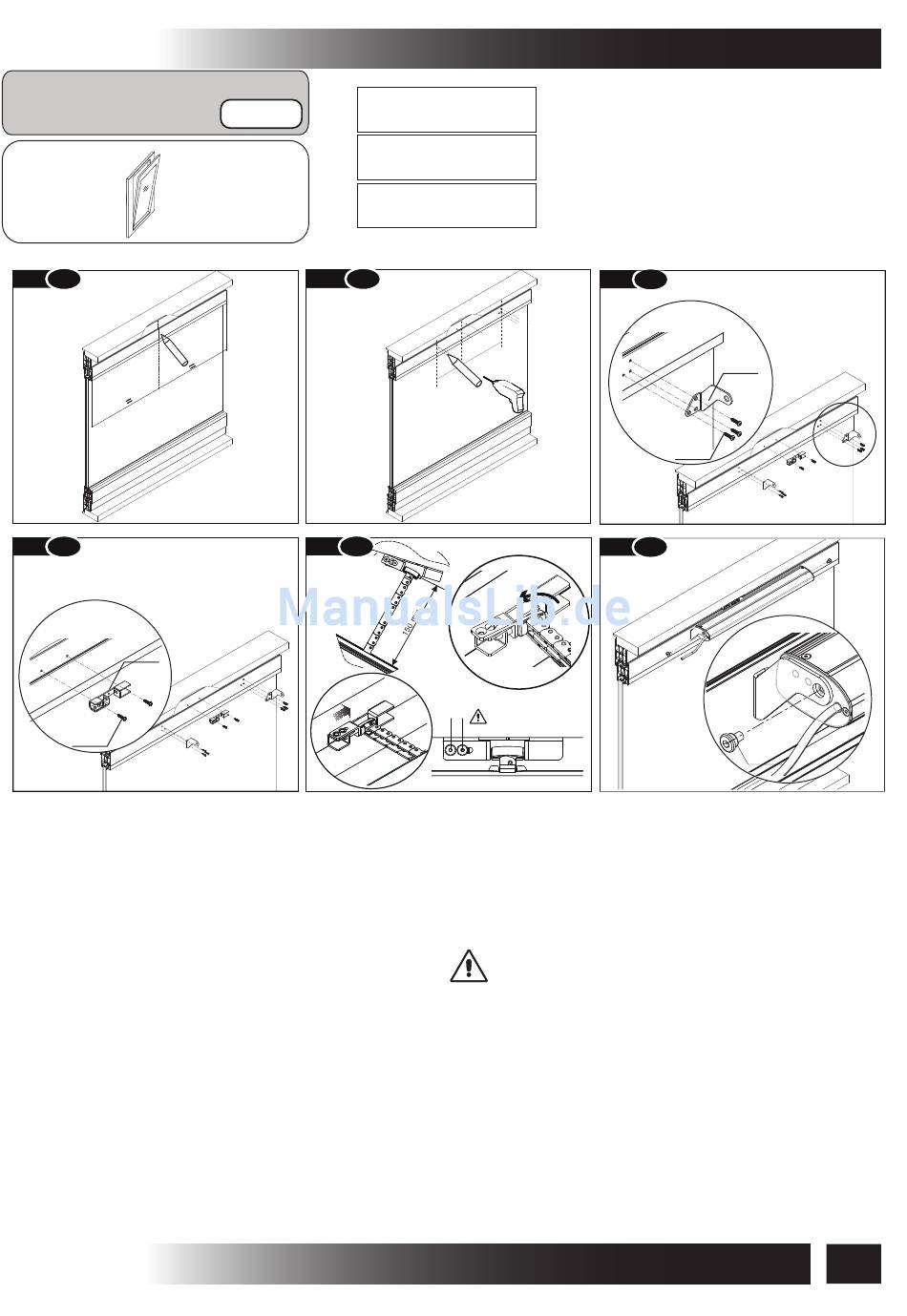

ABBILDUNGEN/ BESCHREIBUNG ZUR INSTALLATION -10
B1
SA, S4
Abb.
Abb. 4
11
Abb. 14
INSTALLATIONS- UND WARTUNGSANLEITUNGEN
USO E FUNZIONAMENTO -6
Hub 600 - 1000
24V - 230V
Standard - RWA
L 2
L 1
B A
B
A
Spannmutter 2,3Nm
befestigen
verschieben und leicht die Schraube A befestigen. Dann in dem
Fensterrahmen-Anschluss auch die in den Kleinteilen enthaltene
Schraube B einsetzen und definitiv beide Schrauben mit
Sechskantschlüssel mit 2.5mm und Spannmutter 2,3 Nm
befestigen
9) Den Stellantrieb auf der Halterung SA positionieren und die
Schraube in die Bohrungen des Haltebügels einsetzen und die
Schraube V5 anschrauben;
KONTROLLIEREN, DASS DIE BÜGEL „SA" NACH DER
B E F E S T I G U N G S O A N D E M S T E L L A N T R I E B
B E F E S T I G T S I N D , D A S S E I N E K O R R E K T E
ANWENDUNG GARANTIERT IST.
10) Eine komplette Öffnung und Schließung des Fensters
vornehmen. Kontrollieren, dass bei offenem Fenster der Hub einige
Z e n t i m e t e r u n t e r d e m v o n d e n m e c h a n i s c h e n
Feststellvorrichtungen erlaubten effektiven Hub liegt. Nach
Abschluss der Schließphase kontrollieren, dass das Fenster
komplett geschlossen ist und die Quetschung der Dichtungen
kontrollieren.
Abb. 12
SA
VA
Abb. 15
V5
5
51
