C160
5.6- NOTFALLPROZEDUREN
Sollte es notwendig sein, wegen Stromausfall oder Mechanismussperre das Fenster manuell zu schliessen, folgende
Anweisungen folgen:
V O R D E R A U S F Ü H R U N G I R G E N D W E L C H E N E I N G R I F F S A M S T E L L A N T R I E B U N D A M F E N S T E R I S T E S
ZWANGSMÄSSIG, DIE STELLANTREIBSTROMVERSORGUNG ZU TRENNEN UND DIE ETWAIGEN SCHALTER DER
STEUERVORRICHTUNGEN AUF "0" EINZUSTELLEN.
E S I S T Z WA N G S M Ä S S I G , D E N N E T Z S C H A LT E R D E R B E I D E R S P E I S E L E I T U N G A U F G E S T E L LT E N
TRENNUNGSVORRICHTUNG MIT EINEM SCHLOSS ZU VERRIEGELN, UM DAS PLÖTZLICHE STARTEN ZU VERMEIDEN.
SOLLTE ES NICHT MÖGLICH SEIN, DEN NETZSCHALTER MIT EINEM SCHLOSS ZU VERRIEGELN, MUSS MAN
ZWANGSMÄSSIG, EIN SCHILD MIT BETÄTIGUNGSVERBOT AUSSTELLEN
Noteingriff bei in der Zarge installiertem Stellantrieb:

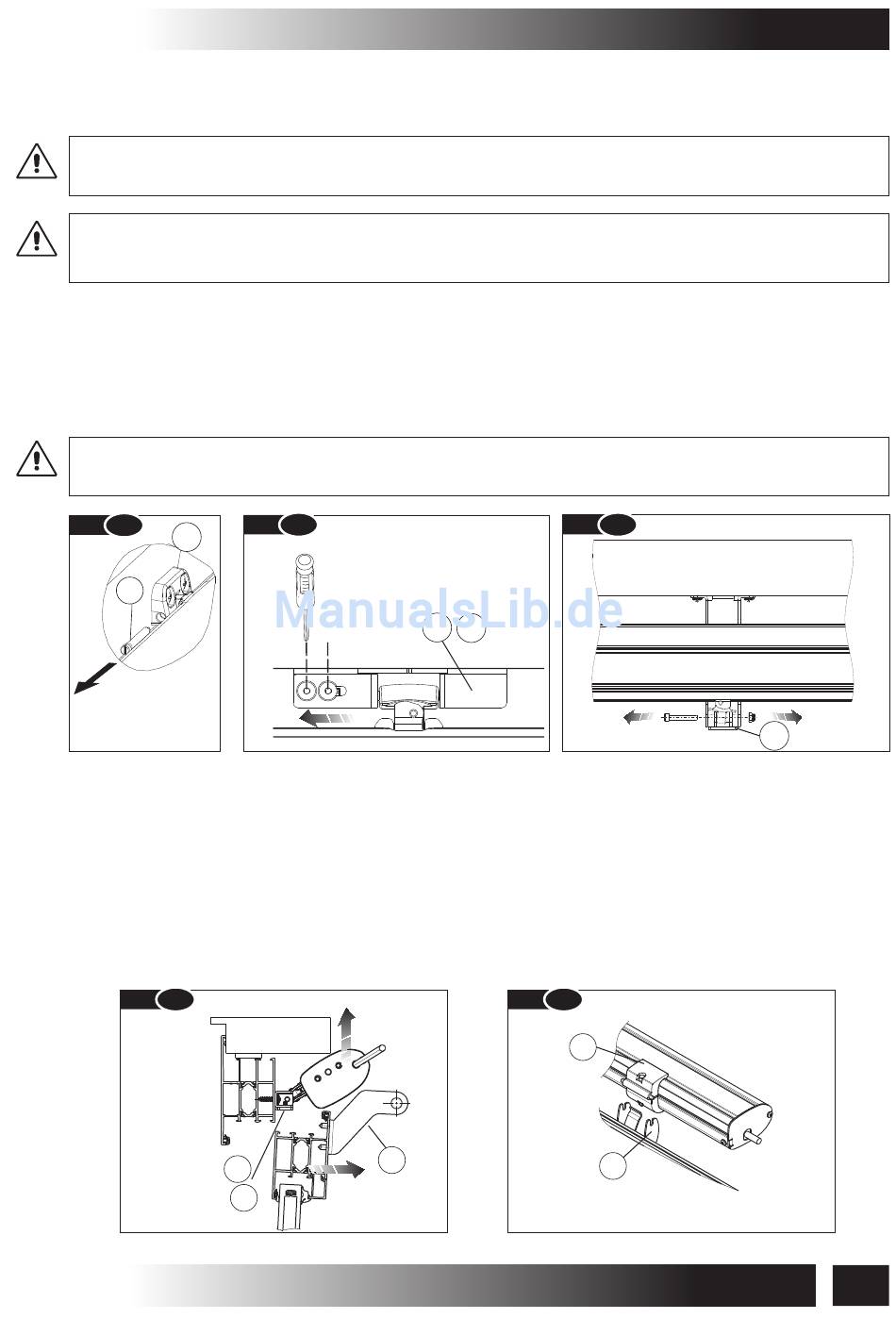

Öffnung S1: Abb. 7- Den Bolzen P1 komplett aus dem Bügel S1 herausziehen, das Kettenende herausziehen.
Öffnung S2 (S4): Abb. 8- Beide Schrauben (Bez. 1,2) mit Sechskantschlüssel mit 2.5mm lockern, den Eckwinkel
verschieben und das Kettenende aus der Seite des kürzeren Bolzens herausziehen.
Öffnung S3: Abb. 9- Kippöffnung: Mit Inbusschlüssel mit 3 mm und Sechskantschlüssel mit 7 mm die Schraubenmutter
lockern, dann die Schraube aus dem Kippbügel herausziehen, bis das Kettenende gelöst ist.
SOLLTE ES UNMÖGLICH SEIN, DEN OBEN ERWÄHNTEN VORGANG VORZUNEHMEN, DEN STELLANTRIEB VON DEN
BÜGELN ZUR FENSTERRAHMENVERBINDUNG ENTFERNEN, INDEM MAN DIE ZWECKMÄSSIGEN SCHRAUBEN
ABSCHRAUBT.
Abb.
7
P1
Noteingriff bei auf dem Fensterflügel installiertem Stellantrieb:
1) Den Stellantrieb von dem Fensterflügel abtrennen:
Bei Stellantrieb mit einzelnem Schub (Abb. 9a): Die zwei Schrauben, die den Stellantrieb an dem Bügel SA befestigen,
abschrauben;
Bei Doppelschub-Stellantrieb (Abb. 9b): Die Klemme M1 aus dem Bügel SC lösen;
2)Den Stellantrieb nach oben verschieben;
3)Das Fenster nur so weit öffnen, um das Kettenende aus dem Bügel S1 oder S4, wie beschrieben, herausziehen zu können
Öffnung S1: Abb. 7- Den Bolzen P1 komplett aus dem Bügel S1 herausziehen, das Kettenende herausziehen.
Öffnung S4: Abb. 8- Beide Schrauben (Bez. 1,2) mit Sechskantschlüssel mit 2.5mm lockern, den Eckwinkel verschieben
und das Kettenende aus der Seite des kürzeren Bolzens herausziehen.
Abb. 9a
Abb.
8
S1
2
1
S1
S4
INSTALLATIONS- UND WARTUNGSANLEITUNGEN
S2 S4
Abb. 9b
SA
AUFSTELLUNG-5
Abb.
9
M1
SC
S3
17
