10- ABBILDUNGEN/ BESCHREIBUNG ZUR INSTALLATION
Abb. 18
INSTALLATIONSBESCHREIBUNG
1) Die Verpackung öffnen und die verschiedenen Bestandteile
2)Abb.
10 – Mit einem Bleistift die Mittellinie Y am Fenster
ziehen.
Dann den Achsabstand L zwischen den zwei Kettenenden des
Stellantriebs messen und dieses Maß auf das Fenster übertragen,
symmetrisch zu der Mittellinie Y, die Achsen Y1 und Y2
anzeichnen;
3)Abb.
11 - Unter Berücksichtigung der zuvor angezeichneten
Achsen und Anwendungshöhen für die Anwendung A3 die Punkte
markieren, die den Befestigungsbohrungen der Bügel S3 und SG
entsprechen;
4) Mit einem geeigneten Bohrer an dem Fenster die Bohrungen
vornehmen;
5)Abb.
12-13 – Mit den entsprechenden Schrauben die zwei
Anschlüsse S3 und die zwei Bügel zur SG
6 ) Abb.
14 - - Schließen Sie die beiden M2-Klemmen teilweise
7) Abb.
15 – Die zwei zusammengebauten Klemmenpaare M2
an den Kippbügeln SG einsetzen;
ACHTUNG: Den schwenkbaren Kippbügel beim Einsetzen der
Klemmen nicht beschädigen;
8)Den Antrieb in die Klemmen M2 durch die Schienen am
Stellantrieb bringen. Zentrieren Sie das Kettenende auf der
unteren Klappe, dann schließen Sie die Klemmen fest
42
INSTALLATIONS- UND WARTUNGSANLEITUNGEN
9 ) D i e e l e k t r i s c h e n A n s c h l ü s s e n a c h d e n i n A b s . 5 . 3
vorgeschriebenen Anweisungen und in Bezug auf den Schaltplan
vornehmen. Dem Stellantrieb Strom zuführen und das
Heraustreten der Kette für mindestens 150 mm Hub steuern; den
Stellantrieb abtrennen;
Die Anzahl der zur Montage notwendigen Klemmen ändert sich je
nach Länge des Stellantriebs: Bei bis zu 3 Metern werden nur 2
Klemmen benutzt, bei über 3 Metern eine dritte Klemme in der
Mitte des Stellantriebs anbringen.

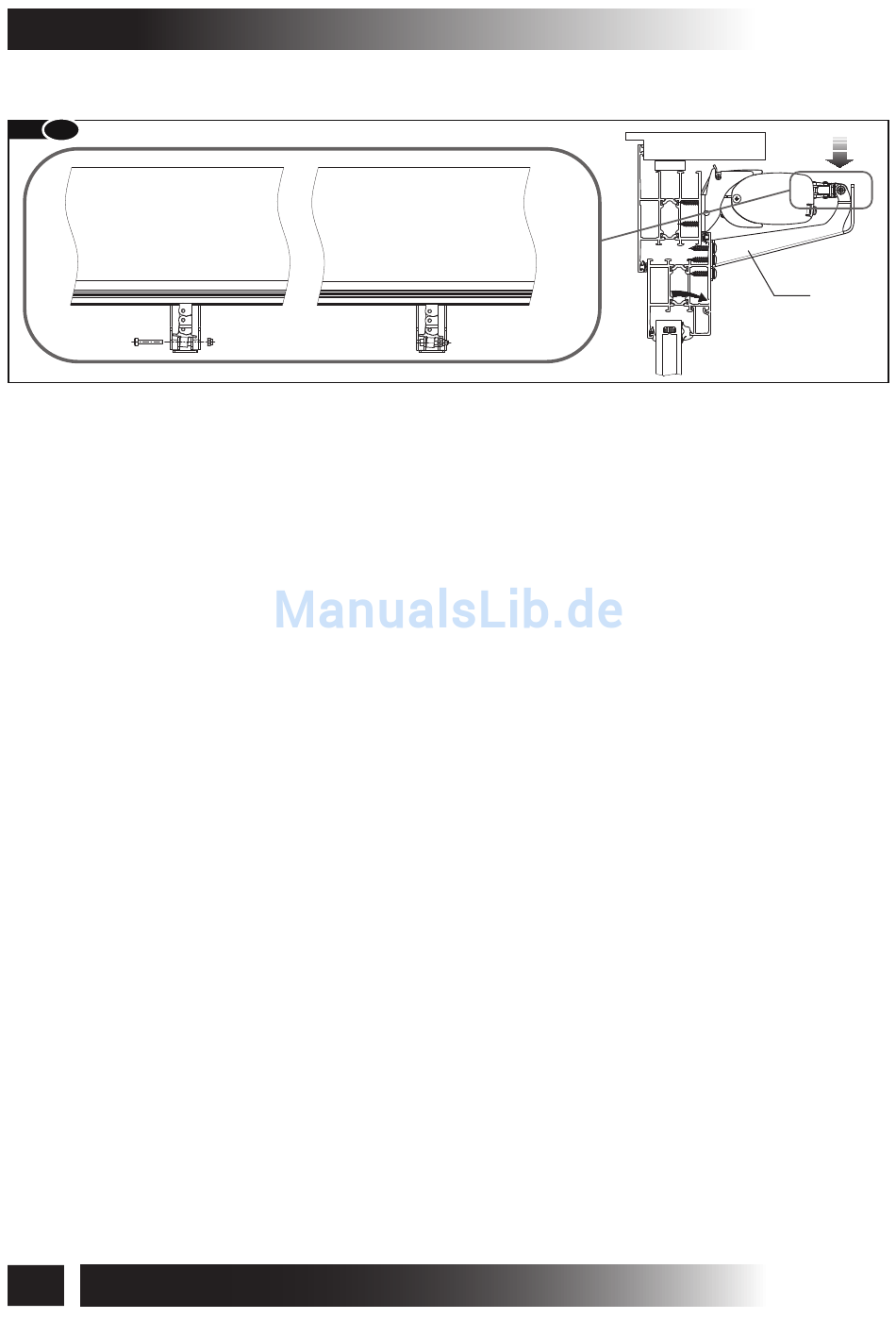

10) Abb. 18 - Das Kettenende an dem Kippbügel S3
mit der im Lieferumfang enthaltenen Schraube und der
Schraubenmutter befestigen.
ACHTUNG: Die Schraubenmutter nicht mehr als bis zum
Anschlag mit dem Bügel festziehen, um nicht den korrekten
Betrieb des Stellantriebs zu beeinträchtigen.
11)Eine komplette Öffnung und Schließung des Fensters
vornehmen. Kontrollieren, dass bei offenem Fenster der Hub
einige Zentimeter unter dem von den mechanischen
Feststellvorrichtungen erlaubten effektiven Hub liegt. Nach
Abschluss der Schließphase kontrollieren, dass das Fenster
komplett geschlossen ist und die Quetschung der Dichtungen
kontrollieren.
C160
S3
