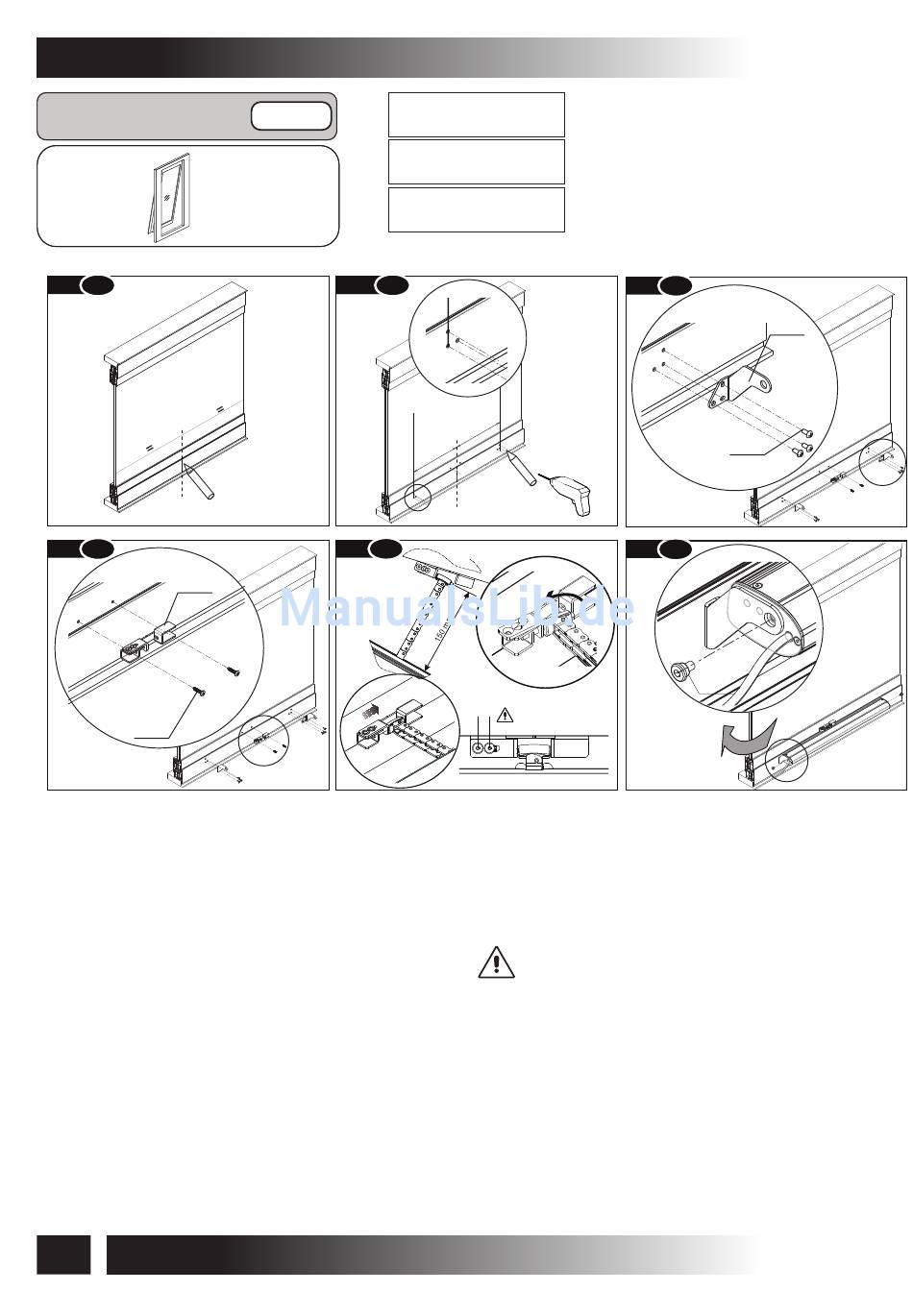

10- ABBILDUNGEN/ BESCHREIBUNG ZUR INSTALLATION
KLAPPFLÜGELFENSTER
SPORGERE
Öffnung nach außen
Abb. 10
X
Abb. 13
S2
V2
INSTALLATIONSBESCHREIBUNG
1) Die Verpackung öffnen und die verschiedenen Bestandteile
herausnehmen;
2) Abb. 10- Mit einem Bleistift die Mittellinie X am Fenster
ziehen;
3) Abb.11- Die zuvor gekennzeichnete X-Achse und die
Positionshöhen für die Anwendung als Bezug nehmen A1_1 Die
Punkte markieren, die den Bohrungen zur BEFESTIGUNG der
Bügel S2 und SA entsprechen;
4) Mit einem geeigneten Bohrer an dem Fenster die Bohrungen
vornehmen;
5) Abb.12- Mit den entsprechenden Schrauben VA die
Befestigungsbügel an an der Zarge (rechts - links) SA
befestigen; die perfekte horizontale und vertikale Ausrichtung zu
dem Fenster kontrollieren;
6) Abb.13- Mit den entsprechenden Schrauben V2 den
Befestigungsbügel an dem Fensterflügel S2 befestigen;
7)Die elektrischen Anschlüsse nach den in Abs. 5.3
vorgeschriebenen Anweisungen und in Bezug auf den
Schaltplan vornehmen.Dem Stellantrieb Strom zuführen und
das Heraustreten der Kette für mindestens 150 mm Hub steuern;
den Stellantrieb abtrennen;
8) Abb. 14- Das Kettenende an dem Bügel S2 befestigen; zuerst
den Bolzen von der langen Seite einsetzen uns dann komplett
einschieben. Den Eckwinkel in die Mitte des Anschlusses
22
INSTALLATIONS- UND WARTUNGSANLEITUNGEN
A1_1
SA,S2
Abb.
Abb. 4
11
L 1
Abb. 14
Abb.
Hub 600
24V - 230V
Standard
L 2
X
B
B A
A
Spannmutter 2,3Nm
befestigen
verschieben und leicht die Schraube A befestigen. Dann in dem
Fensterrahmen-Anschluss auch die in den Kleinteilen enthaltene
Schraube B einsetzen und definitiv beide Schrauben mit
Sechskantschlüssel mit 2.5mm und Spannmutter 2,3 Nm
befestigen.
9) Abb. 15- Den Stellantrieb auf der Halterung SA positionieren und
die Schraube in die Bohrungen des Haltebügels einsetzen und die
Schraube V5 anschrauben;
KONTROLLIEREN, DASS DIE BÜGEL „SA" NACH DER
B E F E S T I G U N G S O A N D E M S T E L L A N T R I E B
B E F E S T I G T S I N D , D A S S E I N E K O R R E K T E
ANWENDUNG GARANTIERT IST.
10) Eine komplette Öffnung und Schließung des Fensters
vornehmen. Kontrollieren, dass bei offenem Fenster der Hub einige
Z e n t i m e t e r u n t e r d e m v o n d e n m e c h a n i s c h e n
Feststellvorrichtungen erlaubten effektiven Hub liegt. Nach
Abschluss der Schließphase kontrollieren, dass das Fenster
komplett geschlossen ist und die Quetschung der Dichtungen
kontrollieren.
Abb. 12
SA
VA
Abb. 15
Abb. 8 8
V5
5
C160
