C160
C160

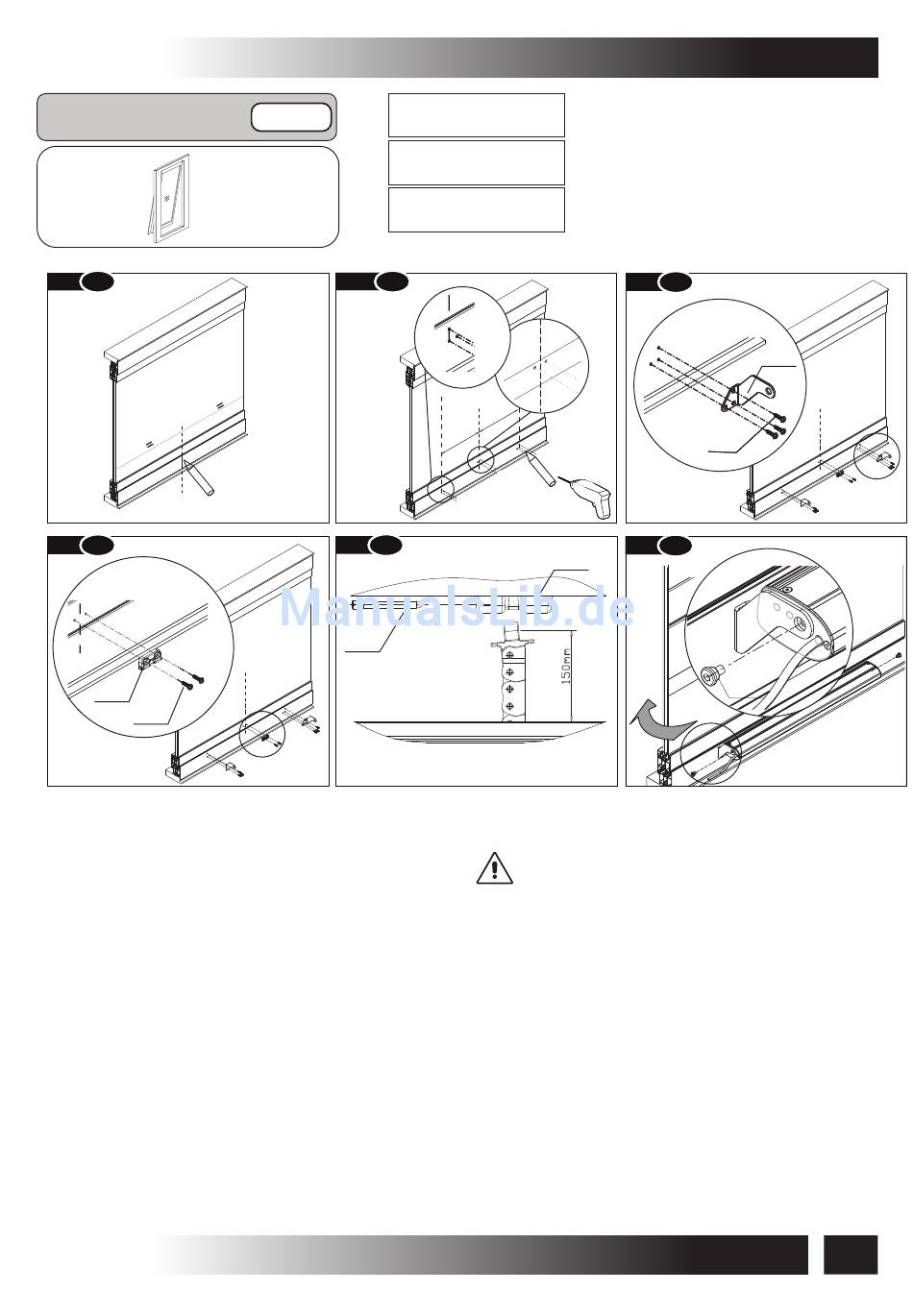

ABBILDUNGEN/ BESCHREIBUNG ZUR INSTALLATION -10
KLAPPFLÜGELFENSTER
Öffnung nach außen
Abb. 10
X
Abb. 13
S1
V1
INSTALLATIONSBESCHREIBUNG
1) Die Verpackung öffnen und die verschiedenen Bestandteile
herausnehmen;
2) Abb. 10- Mit einem Bleistift die Mittellinie X am Fenster
ziehen;
3) Abb.11- Die zuvor gekennzeichnete X-Achse und die
Positionshöhen für die Anwendung als Bezug nehmen A1_1 Die
Punkte markieren, die den Bohrungen zur BEFESTIGUNG der
Bügel S1 und SA entsprechen;
4) Mit einem geeigneten Bohrer an dem Fenster die Bohrungen
vornehmen;
5) Abb.12- Mit den entsprechenden Schrauben VA die
Befestigungsbügel an an der Zarge (rechts - links) SA
befestigen; die perfekte horizontale und vertikale Ausrichtung zu
dem Fenster kontrollieren;
6) Abb.13- Mit den entsprechenden Schrauben V1 den
Befestigungsbügel an dem Fensterflügel S1 befestigen;
7)Die elektrischen Anschlüsse nach den in Abs. 5.3
vorgeschriebenen Anweisungen und in Bezug auf den
Schaltplan vornehmen.
Dem Stellantrieb Strom zuführen und das Heraustreten der
Kette für mindestens 150 mm Hub steuern; den Stellantrieb
abtrennen;
8) Abb. 14- Den Bügel S1 mit dem Kettenende über den Bolzen
P1 verbinden;
A1_1
SA,S1
Abb.
Abb. 4
11
Abb. 14
P1
X
INSTALLATIONS- UND WARTUNGSANLEITUNGEN
USO E FUNZIONAMENTO -6
Hub 360
24V - 230V
Standard
X
L 2
L 1
S1
9) Abb. 15- Den Stellantrieb auf der Halterung SA positionieren und
die Schraube in die Bohrungen des Haltebügels einsetzen und die
Schraube V5 anschrauben;
KONTROLLIEREN, DASS DIE BÜGEL „SA" NACH DER
B E F E S T I G U N G S O A N D E M S T E L L A N T R I E B
B E F E S T I G T S I N D , D A S S E I N E K O R R E K T E
ANWENDUNG GARANTIERT IST.
10) Eine komplette Öffnung und Schließung des Fensters
vornehmen. Kontrollieren, dass bei offenem Fenster der Hub einige
Z e n t i m e t e r u n t e r d e m v o n d e n m e c h a n i s c h e n
Feststellvorrichtungen erlaubten effektiven Hub liegt. Nach
Abschluss der Schließphase kontrollieren, dass das Fenster
komplett geschlossen ist und die Quetschung der Dichtungen
kontrollieren.
Abb. 12
SA
VA
VA
Abb. 15
Abb. 8 8
V5
X
21
