C160
C160
KLAPPFLÜGELFENSTER
Doppelter Schubpunkt
Öffnung nach außen
Abb. 10
Abb. 12
VE
SE
Abb. 15
P1
S1

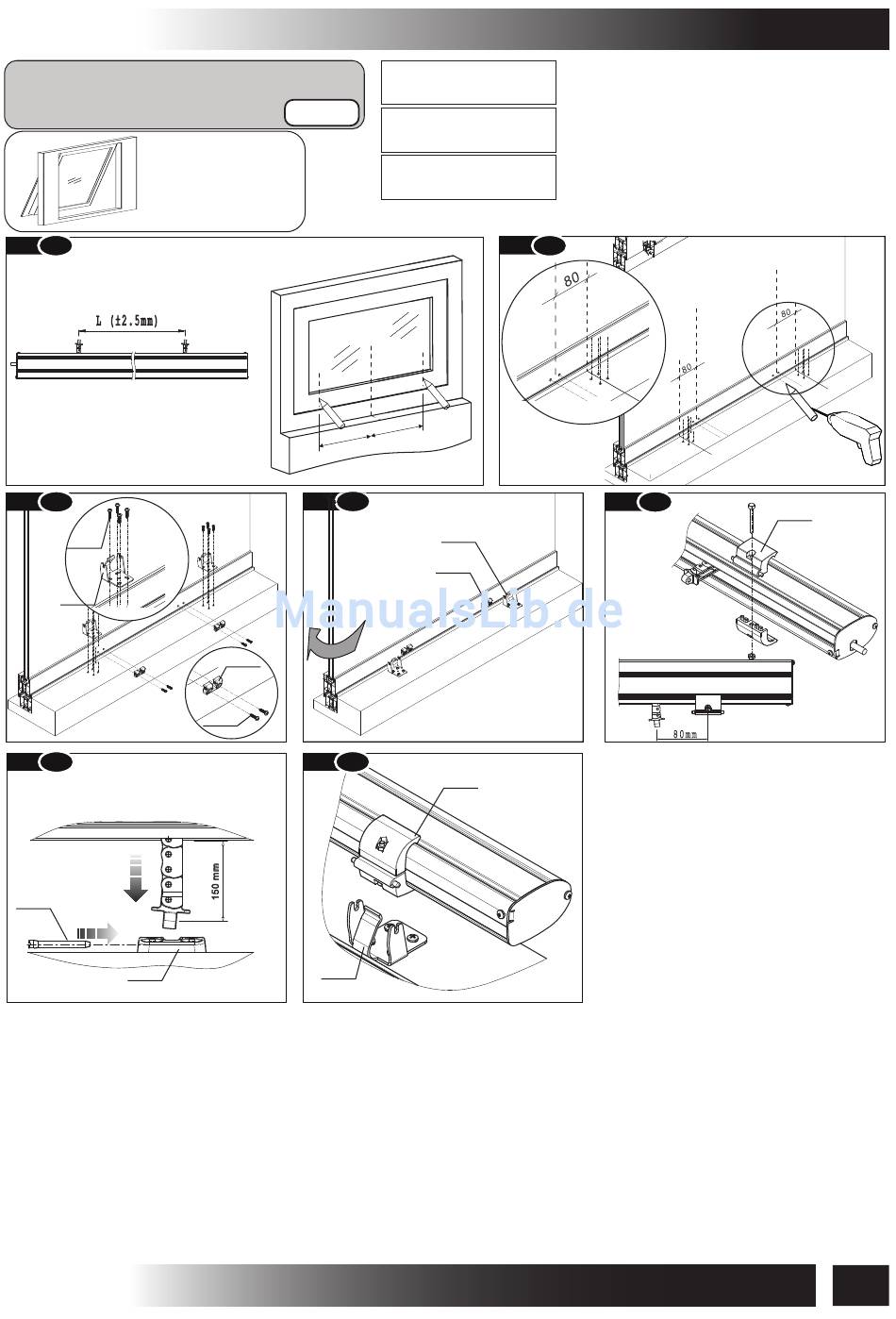

INSTALLATIONSBESCHREIBUNG
1) Die Verpackung öffnen und die verschiedenen Bestandteile
2)Abb. 10 – Mit einem Bleistift die Mittellinie X am Fenster ziehen.
Dann den Achsabstand L zwischen den zwei Kettenenden des
Stellantriebs messen und dieses Maß auf das Fenster übertragen,
symmetrisch zu der Mittellinie X, die Achsen X1 und X2
anzeichnen;
3)Abb.11 - Die Achsen X1' und X2' anzeichnen. Unter
Berücksichtigung der zuvor angezeichneten Achsen und
Anwendungshöhen für die Anwendung A1_4 die Punkte
markieren, die den Befestigungsbohrungen der Bügel S1 und SE
entsprechen;
4) Mit einem geeigneten Bohrer an dem Fenster die Bohrungen
vornehmen;
5)Abb.12-13 – Mit den entsprechenden Schrauben die zwei
Anschlüsse S1 und die zwei Bügel zur Montage der Klapp-
Ausführung SE befestigen.
ABBILDUNGEN/ BESCHREIBUNG ZUR INSTALLATION -10
A1_4
SE, S1, M1
X1
L / 2
Abb. 13
S1
V1
Abb. 16
SE
INSTALLATIONS- UND WARTUNGSANLEITUNGEN
Hub 360
24V
Standard
Abb. 11
X
X2
L / 2
SE
S1
M1
bezüglich Anschluss S1 mit P1 und dann die Klemmen M1 an den
Anschlussbügeln an dem Fenster SE befestigen; kontrollieren,
dass die Bügel zur Befestigung am Fenster korrekt an den
entsprechenden Klemmen befestigt sind. Die Anzahl der zur
Montage notwendigen Klemmen ändert sich je nach Länge des
Stellantriebs: Bei bis zu 3 Metern werden nur 2 Klemmen benutzt,
bei über 3 Metern eine dritte Klemme in der Mitte des Stellantriebs
anbringen.
10) Eine komplette Öffnung und Schließung des Fensters
vornehmen. Kontrollieren, dass bei offenem Fenster der Hub
einige Zentimeter unter dem von den mechanischen
Feststellvorrichtungen erlaubten effektiven Hub liegt. Nach
Abschluss der Schließphase kontrollieren, dass das Fenster
komplett geschlossen ist und die Quetschung der Dichtungen
kontrollieren.
USO E FUNZIONAMENTO -6
X2
X2'
X1
X1'
Abb. 14
Abb. 15
6 ) Abb. 14 - In dem Hub des Stellantriebs
n e b e n d e n K e t t e n e n d e n d i e z w e i
Klemmenpaare M1 einsetzen und sie
t e i l w e i s e m i t d e r S c h r a u b e u n d
Schraubenmutter, die im Lieferumfang
enthalten sind, befestigen;
7) Abb.14 - Die Klemmen mit einem Abstand
v o n 8 0 m m v o n d e r M i t t e d e s
entsprechenden Kettenendes positionieren
und definitiv befestigen;
8)Die elektrischen Anschlüsse nach den in
Abs. 5.3 vorgeschriebenen Anweisungen
u n d i n B e z u g a u f d e n S c h a l t p l a n
vornehmen. Dem Stellantrieb Strom
zuführen und das Heraustreten der Kette für
mindestens 150 mm Hub steuern; den
Stellantrieb abtrennen;
9) Abb.15- 16 – Zuerst die Kettenenden
X2
X2'
M1
37
