INSTALLATIONSBESCHREIBUNG
1) Die Verpackung öffnen und die verschiedenen Bestandteile
2)Abb. 10 – Mit einem Bleistift die Mittellinie X am Fenster ziehen.
Dann den Achsabstand L zwischen den zwei Kettenenden des
Stellantriebs messen und dieses Maß auf das Fenster übertragen,
symmetrisch zu der Mittellinie X, die Achsen X1 und X2
anzeichnen;
3)Abb.11 - Die Achsen X1' und X2' anzeichnen. Unter
Berücksichtigung der zuvor angezeichneten Achsen und
Anwendungshöhen für die Anwendung A4_1 (A4_2), die Punkte
markieren, die den Befestigungsbohrungen der Bügel S1 und SF
entsprechen;
4) Mit einem geeigneten Bohrer an dem Fenster die Bohrungen
vornehmen;
5)Abb.12-13 – Mit den entsprechenden Schrauben die zwei
Anschlüsse S1 und die zwei Bügel zur Montage der Klapp-
Ausführung SF befestigen.
6 ) Abb. 14 - In dem Hub des Stellantriebs neben den Kettenenden
die zwei Klemmenpaare M1 einsetzen und sie teilweise mit der
Schraube und Schraubenmutter, die im Lieferumfang enthalten
sind, befestigen;
7) Abb. 14 - Die Klemmen mit einem Abstand von 80mm von der
ABBILDUNGEN/ BESCHREIBUNG ZUR INSTALLATION -10
INSTALLATIONS- UND WARTUNGSANLEITUNGEN
USO E FUNZIONAMENTO -6
Mitte des entsprechenden Kettenendes positionieren und definitiv
befestigen;
8)Die elektrischen Anschlüsse nach den in Abs. 5.3
vorgeschriebenen Anweisungen und in Bezug auf den Schaltplan
vornehmen. Dem Stellantrieb Strom zuführen und das
Heraustreten der Kette für mindestens 150 mm Hub steuern; den
Stellantrieb abtrennen;

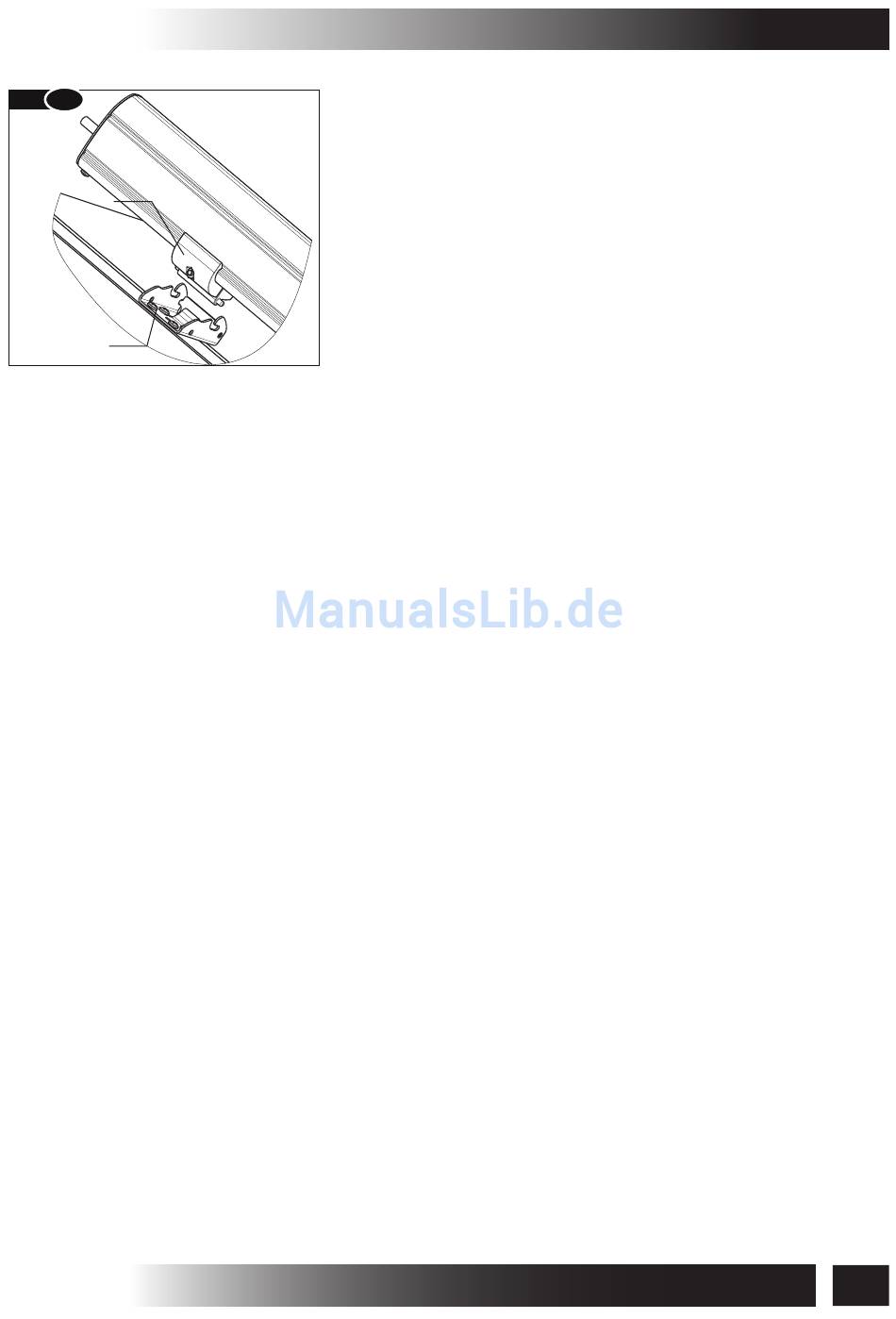

9) Abb.15- 16 – Zuerst die Kettenenden bezüglich Anschluss S1
mit P1 und dann die Klemmen M1 an den Anschlussbügeln an
dem Fenster SF befestigen; kontrollieren, dass die Bügel zur
Befestigung am Fenster korrekt an den entsprechenden
Klemmen befestigt sind. Die Anzahl der zur Montage notwendigen
Klemmen ändert sich je nach Länge des Stellantriebs: Bei bis zu 3
Metern werden nur 2 Klemmen benutzt, bei über 3 Metern eine
dritte Klemme in der Mitte des Stellantriebs anbringen.
10) Eine komplette Öffnung und Schließung des Fensters
vornehmen. Kontrollieren, dass bei offenem Fenster der Hub
einige Zentimeter unter dem von den mechanischen
Feststellvorrichtungen erlaubten effektiven Hub liegt. Nach
Abschluss der Schließphase kontrollieren, dass das Fenster
komplett geschlossen ist und die Quetschung der Dichtungen
kontrollieren.
