C160
C160
KLAPPFLÜGELFENSTER
Doppelter Schubpunkt
Öffnung nach außen
Abb. 10
Abb. 12
S1
SC
VC
Abb. 15
P1

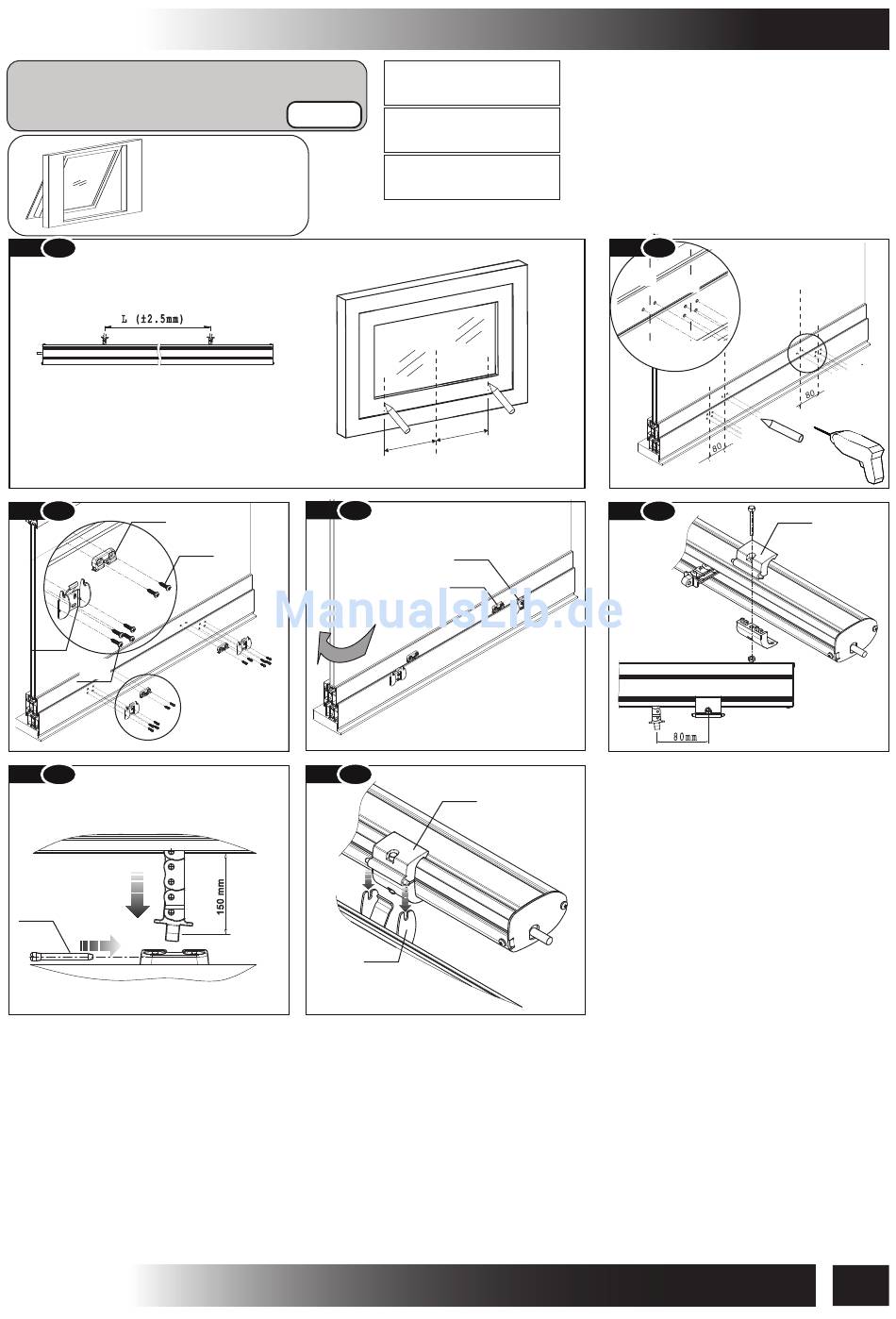

INSTALLATIONSBESCHREIBUNG
1) Die Verpackung öffnen und die verschiedenen Bestandteile
2)Abb. 10 – Mit einem Bleistift die Mittellinie X am Fenster ziehen.
Dann den Achsabstand L zwischen den zwei Kettenenden des
Stellantriebs messen und dieses Maß auf das Fenster übertragen,
symmetrisch zu der Mittellinie X, die Achsen X1 und X2
anzeichnen;
3)Abb.11- Die Achsen X1' und X2' anzeichnen. Unter
Berücksichtigung der zuvor angezeichneten Achsen und
Anwendungshöhen für die Anwendung A1_2 die Punkte
markieren, die den Befestigungsbohrungen der Bügel S1 und SC
entsprechen;
4) Mit einem geeigneten Bohrer an dem Fenster die Bohrungen
vornehmen;
5)Abb.12-13 – Mit den entsprechenden Schrauben die zwei
Anschlüsse S1 und die zwei Bügel zur Montage der Klapp-
Ausführung SC befestigen.
ABBILDUNGEN/ BESCHREIBUNG ZUR INSTALLATION -10
A1_2
SC, S1,M1
Abb. 13
V1
Abb. 16
INSTALLATIONS- UND WARTUNGSANLEITUNGEN
Hub 360
24V
Standard
X
X2
X1
L / 2
L / 2
SC
S1
M1
SC
die Klemmen M1 an den Anschlussbügeln an dem Fenster SC
befestigen; kontrollieren, dass die Bügel zur Befestigung am
Fenster korrekt an den entsprechenden Klemmen befestigt sind.
Die Anzahl der zur Montage notwendigen Klemmen ändert sich je
nach Länge des Stellantriebs: Bei bis zu 3 Metern werden nur 2
Klemmen benutzt, bei über 3 Metern eine dritte Klemme in der
Mitte des Stellantriebs anbringen.
10) Eine komplette Öffnung und Schließung des Fensters
vornehmen. Kontrollieren, dass bei offenem Fenster der Hub
einige Zentimeter unter dem von den mechanischen
Feststellvorrichtungen erlaubten effektiven Hub liegt. Nach
Abschluss der Schließphase kontrollieren, dass das Fenster
komplett geschlossen ist und die Quetschung der Dichtungen
kontrollieren.
USO E FUNZIONAMENTO -6
Abb. 11
X2
X2'
X1'
Abb. 14
Abb. 15
6 ) Abb. 14 - In dem Hub des Stellantriebs
n e b e n d e n K e t t e n e n d e n d i e z w e i
Klemmenpaare M1 einsetzen und sie
t e i l w e i s e m i t d e r S c h r a u b e u n d
Schraubenmutter, die im Lieferumfang
enthalten sind, befestigen;
7) Abb.14 - Die Klemmen mit einem
Abstand von 80mm von der Mitte des
entsprechenden Kettenendes positionieren
und definitiv befestigen;
8)Die elektrischen Anschlüsse nach den in
Abs. 5.3 vorgeschriebenen Anweisungen
u n d i n B e z u g a u f d e n S c h a l t p l a n
vornehmen. Dem Stellantrieb Strom
zuführen und das Heraustreten der Kette
für mindestens 150 mm Hub steuern; den
Stellantrieb abtrennen;
9) Abb.15- 16 – Zuerst die Kettenenden
bezüglich Anschluss S1 mit P1 und dann
X2
X2'
X1
M1
35
