Grundfos SL Installations- Und Bedienungsanleitung Seite 10

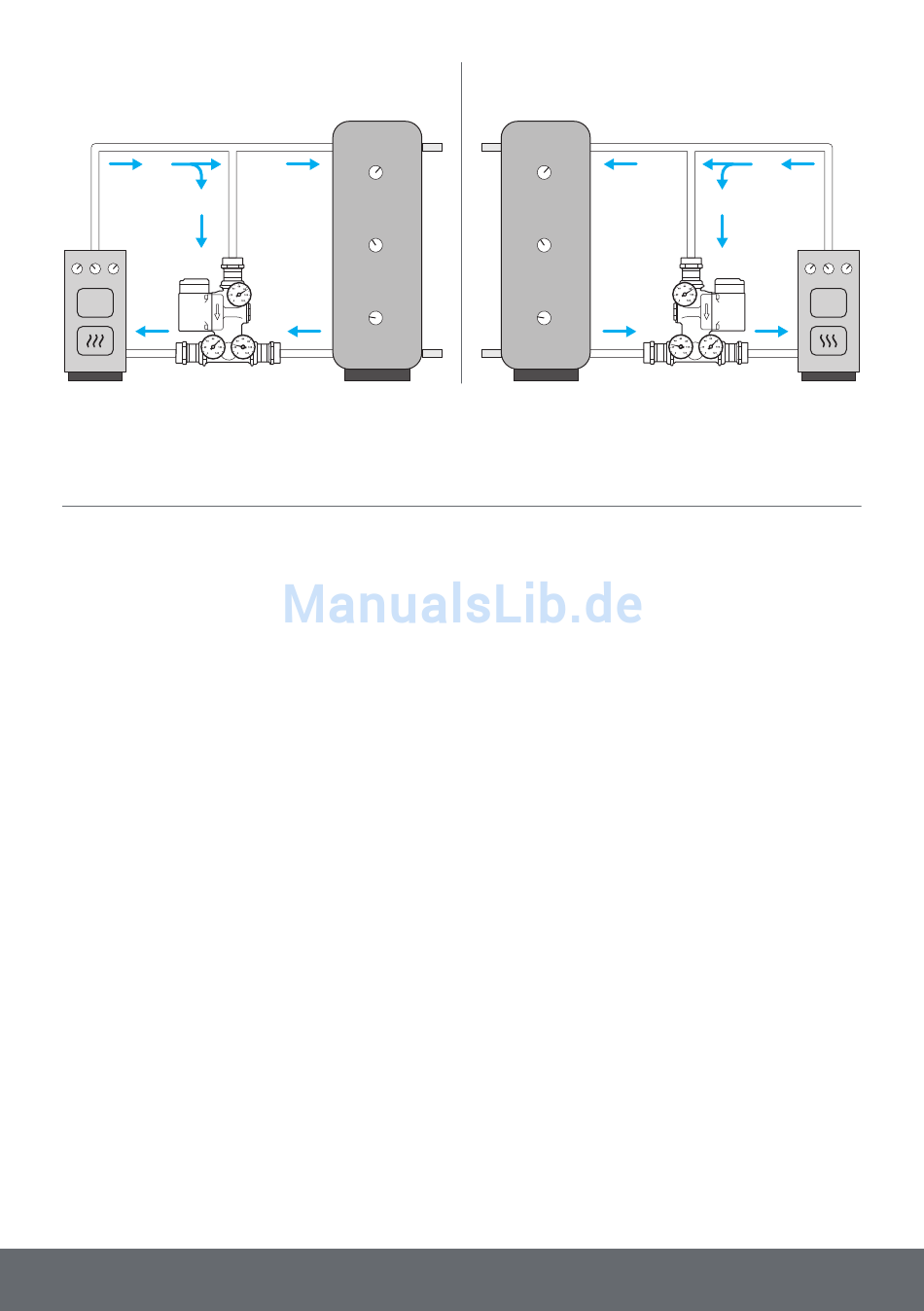

Rechtsseitige Installation Linksseitige Installation
HINWEIS!
Die Rohre müssen so geführt werden, dass Luft aus dem System austreten kann.
Die Garantie erlischt, wenn die Installationsanweisungen nicht befolgt werden.
Rauchgasthermostat
Zur Ansteuerung der SL-Ladeventileinheit bietet SL Systemlösung zwei praktische Thermostat- bzw.
Temperaturdifferenzregler an.
Das Rauchgasthermostat schaltet die SL-Ladeventileinheit nach Erreichen der am Potentiometer
eingestellten Temperatur (empfohlen ca. 55-65°C) frei. Dazu muss das Fühlerelement seitlich außen am
Abgasrohr (siehe Abbildung), unmittelbar nach dem Kesselanschlussstutzen angebracht werden. Das
Thermostat muss an eine Stromversorgung mit 230V, 50Hz Wechselspannung angeschlossen werden.
An den in der Anleitung gekennzeichneten Ausgangsklemmen des Thermostates wird die Ladeventilein-
heit angeschlossen.
Bei Verwendung der Temperaturdifferenzregelung werden die beiden mitgelieferten Fühler, wie beschrie-
ben in der Fühlerhülse in der Kesselrückwand und im/am Pufferspeicher montiert. Hier wird ebenfalls bei
Erreichen einer Kessel-Sockeltemperatur (ca. 55°C) die SL-Ladeventileinheit freigeschaltet. Die Stromver-
sorgung erfolgt ebenfalls mit 230V, 50Hz Wechselspannung.
Achtung! Elektroanschlüsse dürfen nur von ausgewiesenen Fachkräften ausgeführt werden.
