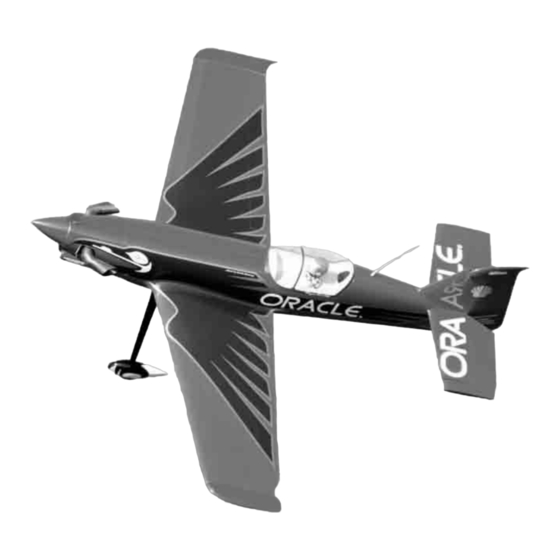

TURBO RAVEN
Ausgelegt für Turboprop-Antrieb SPT 5, Best.-Nr. 6797
und Zweitaktmotoren 80 cm³ bis 100 cm³ Hubraum
(in Vorbereitung)
Kein Anfängermodell !
Es wird eine Fernsteuerung mit mindestens 4 Funktionen benötigt
GRAUPNER GmbH & Co. KG D-73230 KIRCHHEIM/TECK GERMANY
Änderungen vorbehalten! Keine Haftung für Druckfehler!
Ident-Nr. 51313
08/2004
Made in Slovenija
1
