Installationsanleitung
Schritt 4
Anschließen der Leitungen
Spülen Sie zur Vermeidung von Kupferoxidation die Leitungen
und die Kompressor-Kondensator-Einheit während des
Hartlötens mit trockenem Stickstoff.

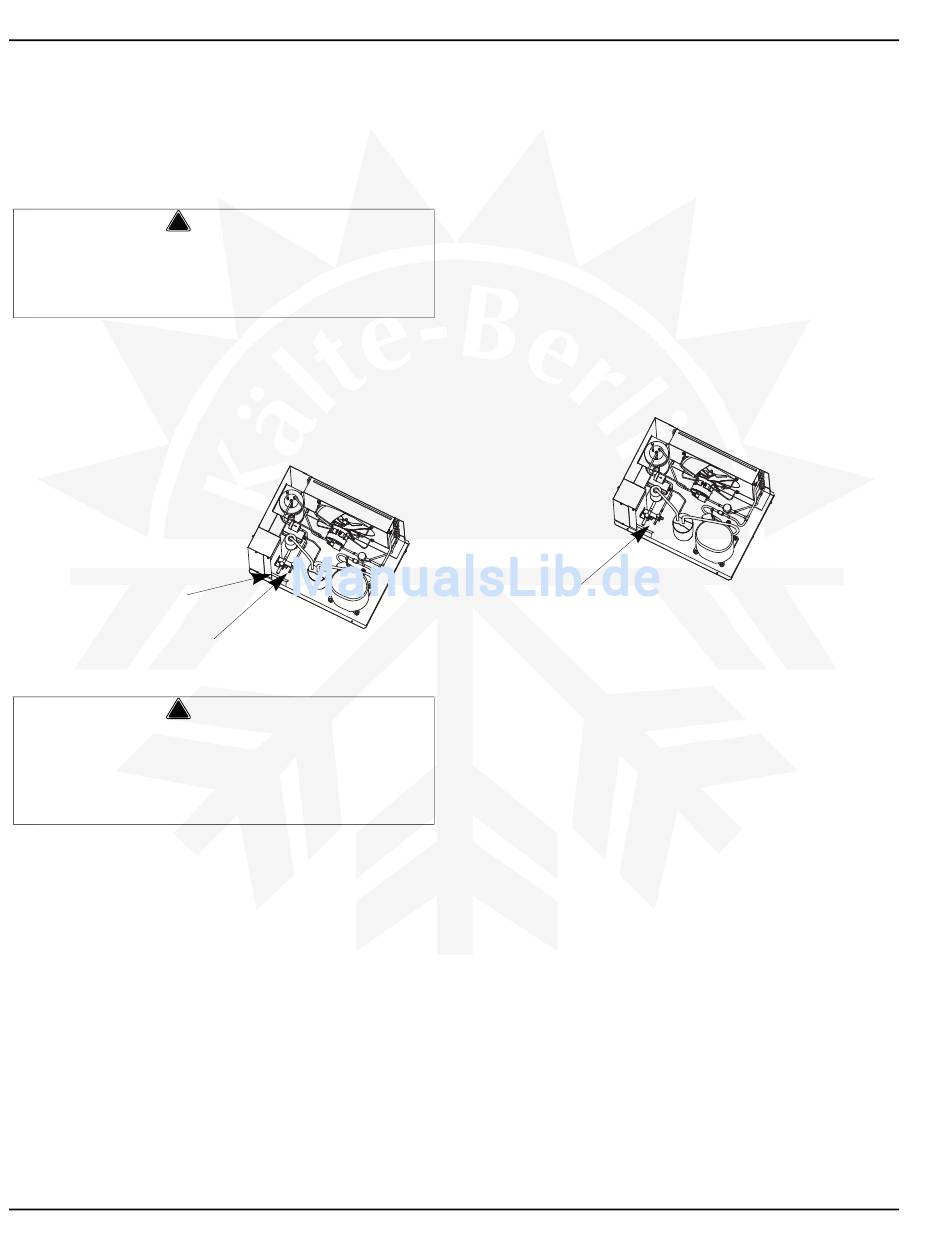

A. Anschließen der Leitungen an die externe Kompressor-
Kondensator-Einheit
!
Die QuietQube Kompressor-Kondensator-Einheit enthält
eine Kältemittelfüllung.
müssen geschlossen bleiben, bis die ordnungsgemäße
Installation der Leitungen abgeschlossen ist.
Die Leitungsabsperrventile müssen während des Hartlötens
geschlossen bleiben und vor Hitze geschützt werden. Wickeln
Sie die Ventile vor dem Hartlöten in einen nassen Lappen oder
eine andere Wärmesenke. Kühlen Sie die Lötverbindung sofort
nach dem Hartlöten mit Wasser, um eine Wärmeausbreitung
zum Ventil zu vermeiden.
DIE ZEIT, DIE DIE KÄLTEANLAGE
DER ATMOSPHÄRE
AUSGESETZT WIRD, IST ZU
MINIMIEREN (MAXIMAL
15 MINUTEN).
SAUGLEITUNG
FLÜSSIGKEITSLEITUNG
B. Anschluss der Leitungen an den Eisbereiter
!
Der Eisbereiter wird mit werkseitig druckbeaufschlagtem
Kältemittel R404A ausgeliefert. Das Kältemittel ist sowohl
aus dem Saug-
Flüssigkeitskeitsanschluss aufzufangen, bevor in die
Kältemittelleitungen geschnitten wird.
• Schneiden Sie die Saug- und Flüssigkeitsrohrleitungen mit
einem Rohrschneidgerät, wobei genügend Rohr für
bequemes Hartlöten vorzusehen ist.
• Schließen Sie die Leitungen an.
• Kühlen Sie die Lötverbindung sofort nach dem Hartlöten
mit Wasser, um eine Wärmeausbreitung zu vermeiden.
14
Warnung
Die beiden Kältemittelventile
Warnung
als auch aus
Schritt 5
Druckprüfung und Evakuierung der Leitungen
und des Eisbereiters
• Die Absperrventile der Saug- und Flüssigkeitsleitungen
müssen geschlossen bleiben, bis die Druckprüfung und
Evakuierung abgeschlossen sind.
• Die Druckprüfung und Evakuierung kann vom Eisbereiter
oder von den Absperrventilen der CVD-Kompressor-
Kondensator-Einheit aus durchgeführt werden.
• Zur Verkürzung der Evakuierungszeit werden Schrader-
Werkzeuge empfohlen, die den Aus- und Einbau der
Ventileinsätze ohne Entfernung der Schläuche am
Druckmessgerät ermöglichen.
• Führen Sie die Druckprüfung bei 15 PSI (1000 kPa) über
mindestens 15 Minuten durch.
• Der Mindestevakuierungswert beträgt 500 Mikron.
Die Absperrventile der Saug- und Flüssigkeitsleitungen
müssen geschlossen bleiben, bis die Druckprüfung
dem
abgeschlossen ist.
Art.-Nr. TUC092 8/12
Abschnitt 2
