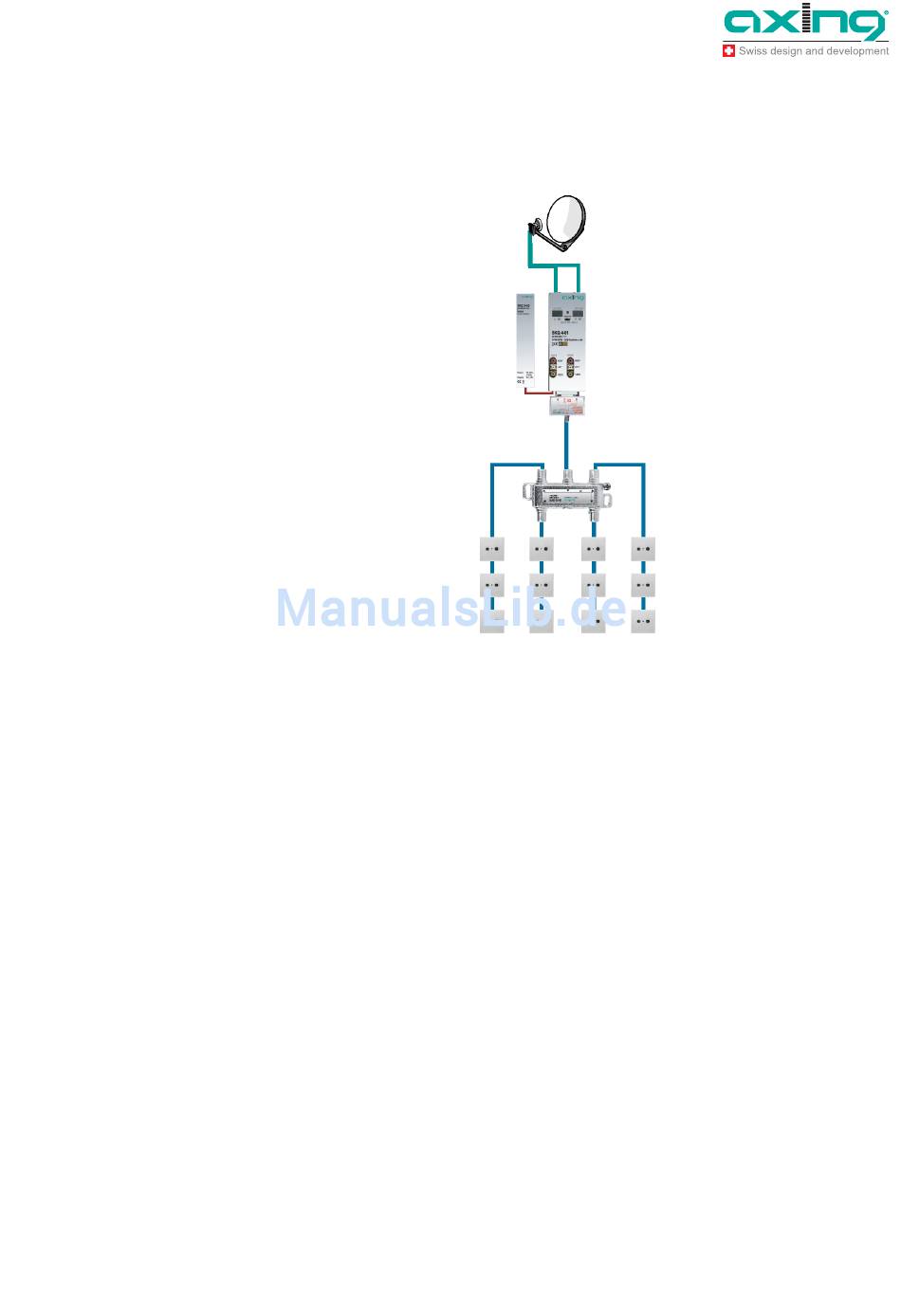

Abb. 4: Einzelbetrieb der
SKQ 4-01
02.10.11
2.2

Einzelbetrieb der SKQ 4-01

Vor der Installation von Modulen muss die Stromversorgung abgeschaltet sein. Zur Vermeidung
gefährlicher Überspannungen (Achtung: Brand-/Lebensgefahr), muss die Kassette geerdet werden.
Verwenden Sie die am Gerät angebrachte Erdungsschraube (siehe 13 in Abb. 2).
Im Einzelbetrieb der SKQ 4-01 wird die Stromversorgung über die DC-Einspeisebuchse
(siehe 11 in Abb. 2) vorgenommen. Hierzu ist ein separates Netzteil SKZ 5-01/-03 notwendig. Weitere
Einheiten werden über die DC-Durchschleifbuchse miteinander verbunden. Jeweils ein DC-
Verbindungskabel SKZ 4-00 ist im Lieferumfang der SKQ 4-01 enthalten.
Mit dem Netzteil SKZ 5-03 können im Einzelbetrieb max. 2 Stück SKQ 4-01 betrieben werden.
Mit dem Netzteil SKZ 5-01 können im Einzelbetrieb max. 4 Stück SKQ 4-01 betrieben werden.
Im Einzelbetrieb der SKQ4-01 müssen die Ausgänge der Quattrokassetten durch einen Verteiler
zusammengefasst werden. Hierzu können auch die Eingangsverteiler (SKV 2..8-00) in Verbindung mit F-
Doppelbuchsen (CFA 3-00) verwendet werden.
