Inhaltszusammenfassung für axing SKM 2-00

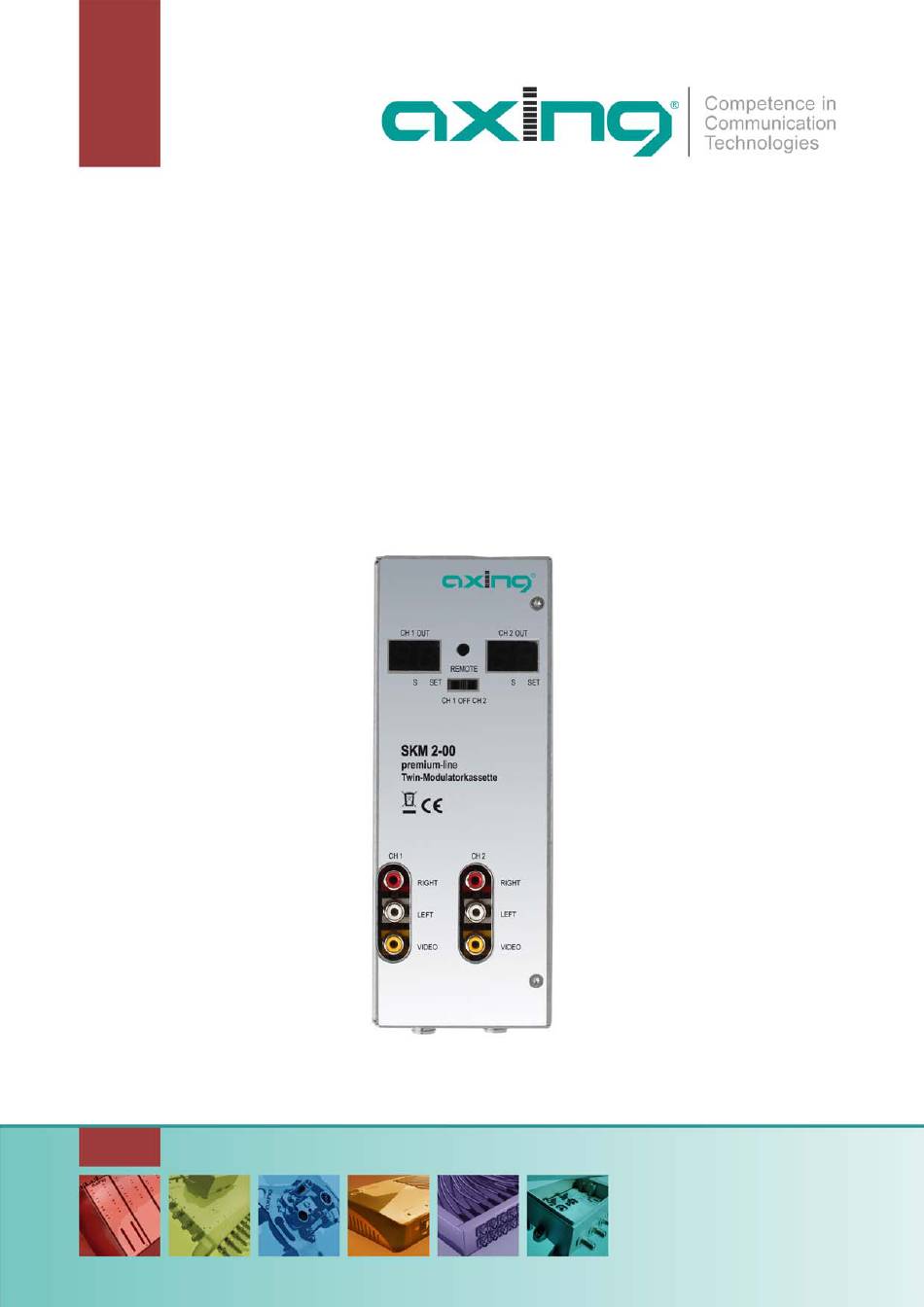

- Seite 1 SKM 2-00 BETRIEBSANLEITUNG Twin-Modulatorkassette...
- Seite 2 Beachten Sie die relevanten Normen, Vorschriften und Richtlinien zur Installation und zum Betrieb von Antennenanlagen. • SAT Empfangsanlagen über die Potentialausgleichsschiene gemäß EN 50083-1, EN 60728-11:2010 erden. • Installations- und Servicearbeiten nicht bei Gewitter durchführen. Seite 2 © AXING AG – Stand: 7.9.16 – technische Änderungen und Irrtümer vorbehalten...
- Seite 3 • 1 × Bedienungsanleitung Hinweis Im Lieferumfang der SKM 2-00 sind die Fernbedienung und das Netzteil nicht enthalten. Diese sind entweder optional erhältlich oder aber in der Kopfstellen-Grundeinheit der SKS x-xx enthalten. 2.2 Beschreibung Die SKM 2-00 kann entweder in einer Kopfstellen-Grundeinheit SKS x-xx oder im Stand-Alone-Modus betrieben werden.
- Seite 4 5 HF-Ausgang ( DC-Eingang bei Einbau in der Grundeinheit) 6 DC-Ein-/Ausgang (nur für Einzelbetrieb) 7 DC-Ein-/Ausgang (zur Stromversorgung drei weiterer Twinkassetten im Stand-Alone-Betrieb (max. 4 Twin-Kassetten)) 8 Audio/Video-Eingänge (Cinch) 9 Infrarot-Empfänger 10 Erdungsschraube Seite 4 © AXING AG – Stand: 7.9.16 – technische Änderungen und Irrtümer vorbehalten...
- Seite 5 Montage und Anschluss SKM 2-00 Montage und Anschluss Die SKM 2-00 kann entweder in einer Kopfstellen-Grundeinheit SKS x-xx oder im Stand-Alone-Modus betrieben werden. 3.1 Montage und Anschluss in einer Kopfstellen-Grundeinheit Wenn die SKM 2-0x in einer Kopfstellen-Grundeinheiten SKS x-xx betrieben werden soll, dann wird die Twinkassette in das Ausgangssammelfeld gesteckt (1) und mit Schrauben fixiert.
- Seite 6 (siehe in Abb. 2 auf Seite 4). Hierzu ist ein separates Netzteil SKZ 5-00 notwendig. Weitere Einheiten werden über die DC-Durchschleifbuchse miteinander verbunden. Jeweils ein DC-Verbindungskabel SKZ 4-00 ist im Lieferumfang der SKM 2-00 enthalten. Es können im Einzelbetrieb max. 4 Stück SKM 2-00 miteinander verbunden werden.
- Seite 7 Programmierung starten Einstellung des TV Standards Ausgangskanal wählen Einstellung des Audio-Modus Einstellungen speichern Feinjustierung der Ausgangsfrequenz Beenden der Programmierung, ohne zu speichern Ausgangspegel erhöhen Ausgangspegel veringern Seite 7 © AXING AG – Stand: 7.9.16 – technische Änderungen und Irrtümer vorbehalten...
- Seite 8 Testbild und Ton werden ausgeschaltet. Nach Beenden der Programmierung ist der Programmier-Auswahlschalter in die Mittelstellung zu schieben. Die Programmierung des rechten Kanals erfolgt analog dem linken Kanal. Seite 8 © AXING AG – Stand: 7.9.16 – technische Änderungen und Irrtümer vorbehalten...
- Seite 9 TV-Normen B/G, DK, I, L, MN Ausgangsimpedanz 75 Ohm Modulation Mono, Stereo (nur im B/G-Standard) Allgemein Stromaufnahme 16V=/0,7A Maße ca. 72 mm × 218mm × 129mm Seite 9 © AXING AG – Stand: 7.9.16 – technische Änderungen und Irrtümer vorbehalten...
- Seite 10 2018-09-14 © AXING AG | Schweiz | Konstrukions -, Typenänderung, Irrtümer und Druckfehler vorbehalten...
- Seite 11 SKM 2-00 OPERATION MANUAL Twin Modulator Module...
- Seite 20 2018-09-14 © AXING AG | Schweiz | Konstrukions -, Typenänderung, Irrtümer und Druckfehler vorbehalten...
