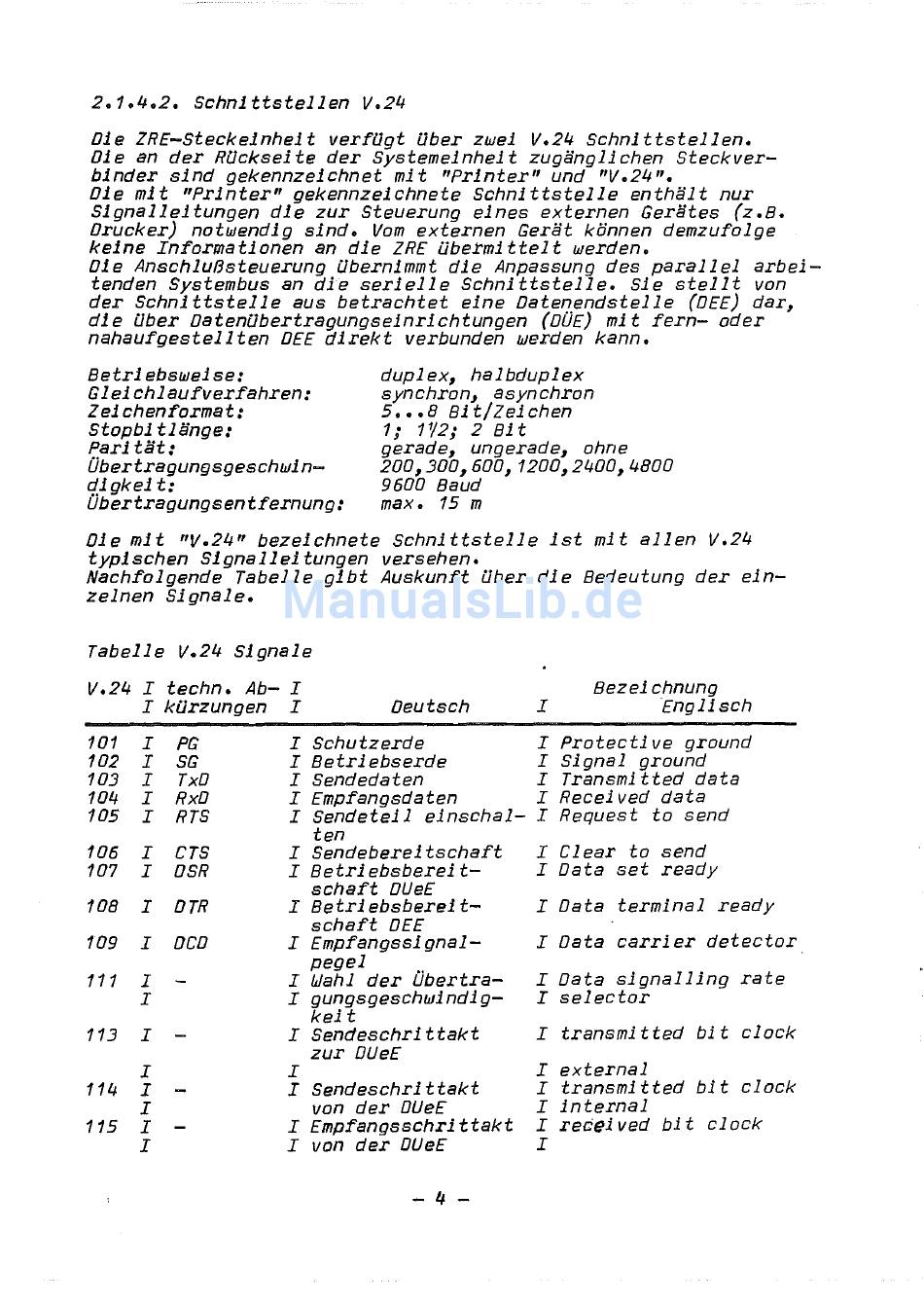

2.1.4.2. Schnittstellen V.24
Oie ZRE-Steckeinheit verfUgt Uber zwei V.24 Schnittstellen.
Oie an der RUckseite der Systemeinheit zugänglichen Steckver-
binder sind gekennzeichnet mit "Printer" und "V.24".
Oie mit "Printer" gekennzeichnete Schnittstelle enthält nur
Signalleitungen die zur Steuerung eines externen Gerätes (z.B.
Drucker) notwendig sind. Vom externen Gerät können demzufolge
keine Informationen an die ZRE Ubermittelt werden.
Oie Anschlußsteuerung Ubernimmt die Anpassung des parallel arbei-
tenden Systembus an die serielle Schnittstelle. Sie stellt von
der Schnittstelle aus betrachtet eine Datenendstelle (OEE) dar,
die Uber oatenUbertragungseinrichtungen (DÜE) mit fern- oder
nahaufgestellten OEE direkt verbunden werden kann.
Betriebsweise:
Gleichlaufverfahren:
Zeichenformat:
Stopbitlänge:
Pari tät:
Übertragungsgeschwin-
digkelt:
Übertragungs entfernung:
duplex, halbduplex
synchron, asynchron
5 ••• 8 Bit/Zeichen
1; 1"/2; 2 Blt
gerade, ungerade, ohne
200,300,600,1200,2400,4800
9600 Baud
max. 15 m
Oie mit "V.24" bezeichnete Schnittstelle ist mit allen V.24
typischen Signalleitungen versehen.
Nachfolgende Tabelle gibt Auskunft Uber die Bedeutung der ein-
zelnen Signale.
Tabelle V.24 Signale
V.24 I techno Ab- I
Bezeichnung
I kilrzungen I
Deutsch I
Eng
11
sch
101 I
PG
I Schutzerde
I Protective ground
102 I SG I Betriebserde
I Signal ground
103 I TxO I Sendedaten
I Transmitted data
104 I RxO I Empfangsdaten
I Received data
105
I RTS
I Sendeteil einschal- I Request to send
ten
106
I CTS
I Sendebereitschaft
I Clear to send
107 I OSR I Betriebsbereit-
I Data set ready
schaft OUeE
108 I OTR I Betriebsbereit-
I Oata terminal ready
schaft OEE
109 I OCO
I Empfangssignal-
I Oata carrier detector
pegel
111 I
I &ahl der Übertra-
I Oata signalling rate
I
I gungsgeschwindig-
I selector
kelt
113 I
I Sendeschrittakt
I transmitted blt clock
zur DUeE
I
I
I external
114
I
I Sendeschrittakt
I transmitted blt clock
I
von der OUeE
I internal
115 I
I Empfangsschrittakt
I received bit clock
I
I von der DUeE
I
