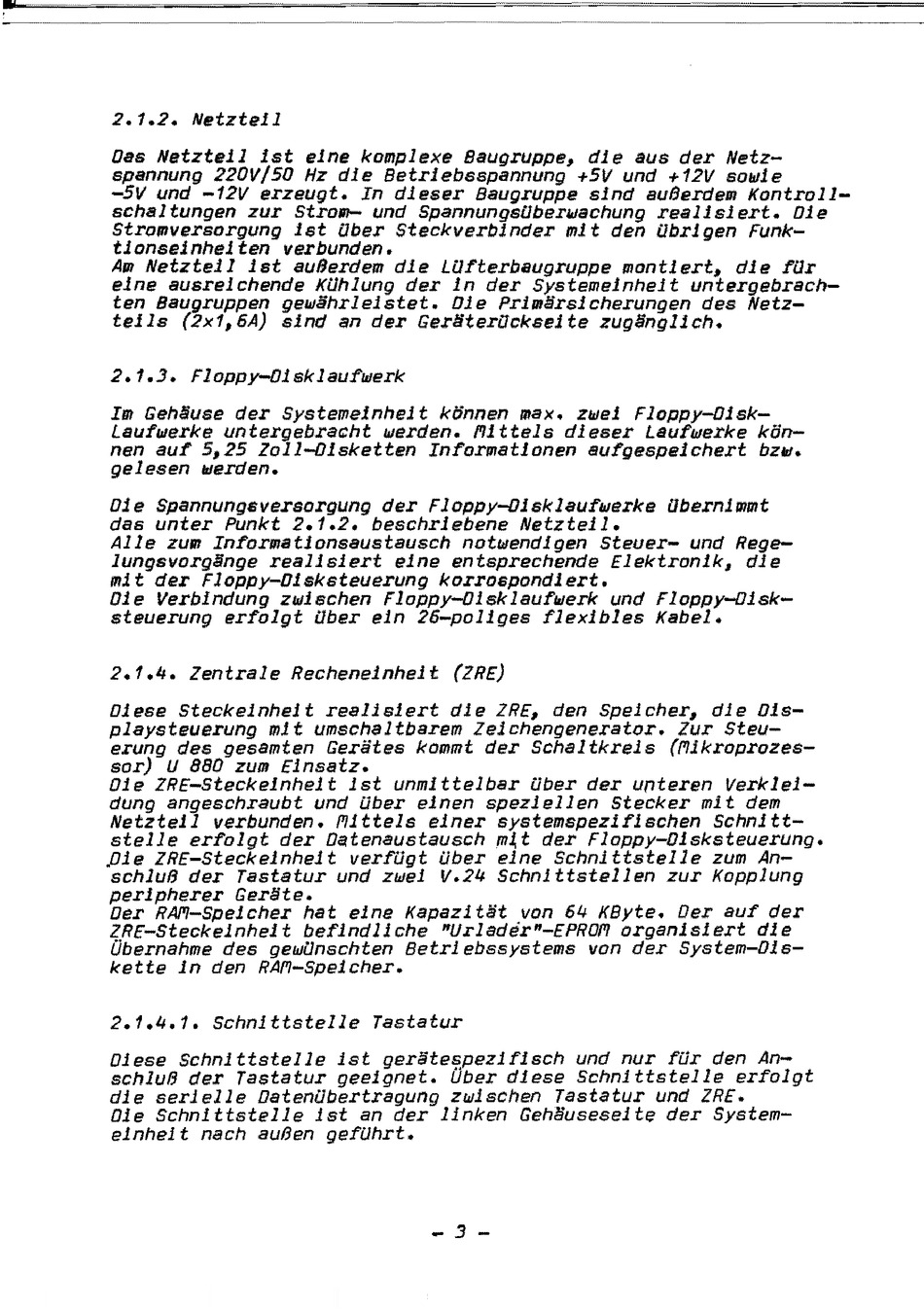

Robotron 1715 Handbuch Seite 4

2.1.2. Netzteil
Das Netzteil ist eine komplexe Baugruppe, die aus der Netz-
spannung 220V/50 Hz die Betriebsspannung +5V und +12V sowIe
-SV und -12V erzeugt. In dieser Baugruppe sind außerdem Kontroll-
schaltungen zur
Stro~
und SpannungsOberwachung realisiert. Oie
Stromversorgung ist Ober Steckverbinder mIt den Obrigen Funk-
tionseinheiten verbunden.
Am Netzteil ist auSerdem die LOfterbaugruppe montIert, die fOr
eine ausreIchende KOhlung der in der Systemeinheit untergebrach-
ten Baugruppen gewährleistet. Oie Primärsicherungen des Netz-
teils (2x1,6A) sInd an der GeräterOckseite zugänglich.
2.1.3. Floppy-Olsklaufwerk
Im Gehause der Systemeinheit können max. zwei Floppy-Dlsk-
Laufwerke untergebracht werden.
~Ittels
dIeser Laufwerke kön-
nen auf 5,25 Zoll-Disketten Informationen aufgespeichert bzw.
gelesen werden.
Oie Spannungsversorgung der Floppy-Disklaufwerke Obernimmt
das unter Punkt 2.1.2. beschriebene Netzteil.
Alle zum Informationsaustausch notwendigen Steuer- und Rege-
lungsvorgänge realisiert eine entsprechende Elektronik, die
mit der Floppy-Oisksteuerung korrospondiert.
Oie Verbindung zwischen Floppy-Disklaufwerk und Floppy-Disk-
steuerung erfolgt aber ein 26-poliges flexibles Kabel.
2.1.4. Zentrale Recheneinhelt (ZRE)
Diese Steckeinheit realisiert die ZRE, den Speicher, die Ois-
playsteuerung mit umschaltberem Zeichengenerator. Zur steu-
erung des gesamten Gerätes kommt der Schaltkreis
(~ikroprozes­
sor) U 880 zum Einsatz.
Oie ZRE-Steckeinhelt ist unmittelbar über der unteren Verklei-
dung angeschraubt und über einen speziellen Stecker mit dem
Netzteil verbunden.
~lttels
einer systemspezifischen Schnitt-
stelle erfolgt der Oa,tenaustausch
m~t
der Floppy-Oisksteuerung.
Pie ZRE-Steckeinheit verfügt über eine Schnittstelle zum An-
schluß der Tastatur und zwei V.24 Schnittstellen zur Kopplung
peripherer Geräte.
Der
R~-Speicher
hat eine Kapazität von
54
KByte. Oer auf der
ZRE-Steckeinheit bef1ndl1che "Urlader"-EPRO~ organisiert die
Obernahme des gewünschten Betriebssystems von der System-Dis-
kette in den
RA~-Speicher.
2.1.4.1. Schnittstelle Tastatur
Diese Schnittstelle ist gerätespezifisch und nur für den An-
schluß der Tastatur geeignet. Ober diese SchnIttstelle erfolgt
die serielle Datenübertragung zwischen Tastatur und ZRE.
Oie Schnittstelle ist an der linken GehYuseseite der System-
einheit nach außen geführt.
