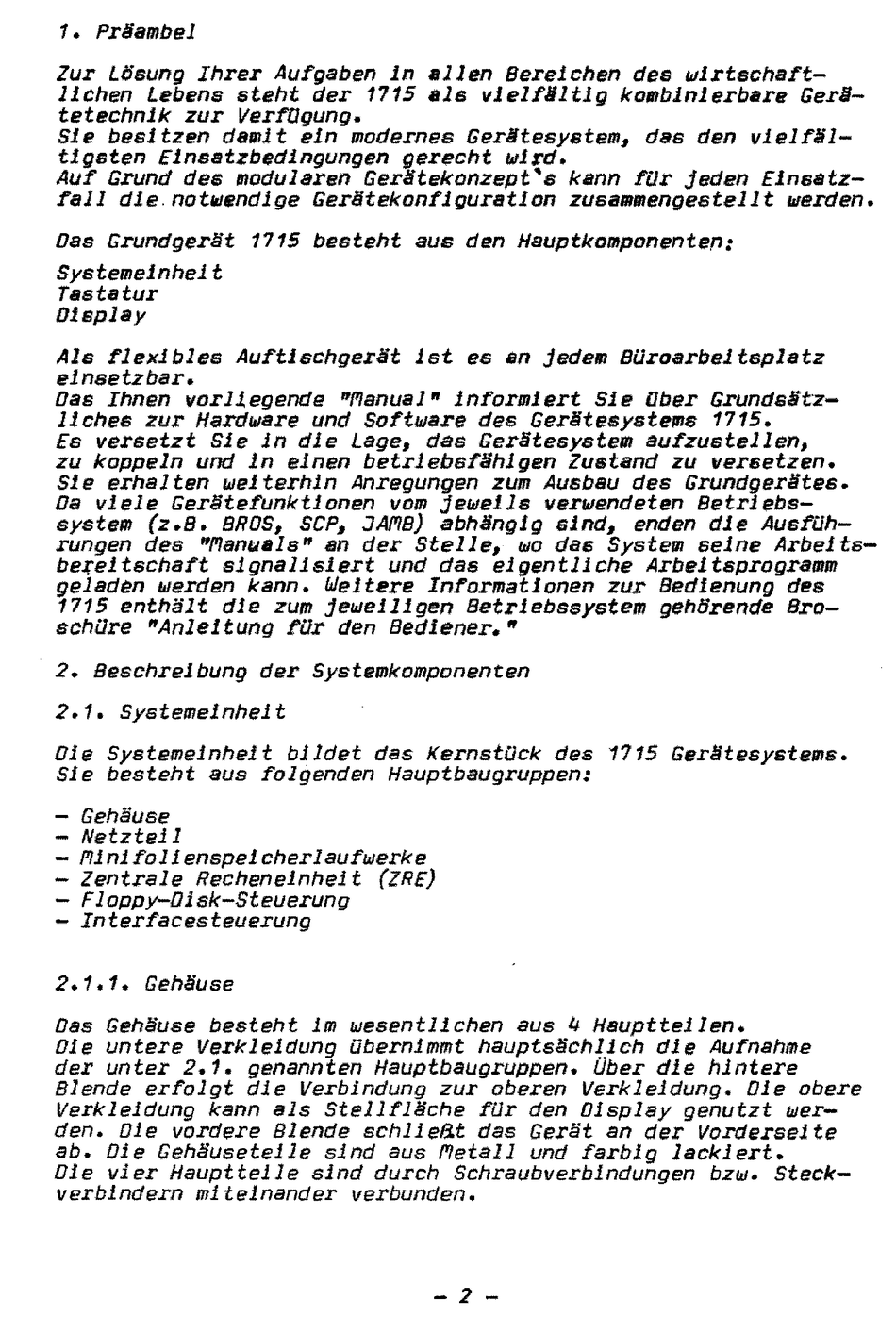

1. PrlJambel
Zur LOsung Ihrer Aufgaben in allen Bereichen des wirtschaft-
lichen Lebens steht der 1115 als vielflJltig kombinierbare GerlJ-
tetechnik zur VerfDgung.
Sie besitzen damit ein modernes GerMtesystem, das den vielflJl-
tigsten Einsatzbedingungen gerecht wird.
Auf Grund des modularen GerlJtekonzept's kann fDr jeden Einsatz-
fall die, notwendige GerlJtekonfiguratlon zusammengestellt werden.
Das GrundgerlJt 1715 besteht aUB den Hauptkomponenten:
Systemeinheit
Tastatur
Display
Als flexibles AuftischgerlJt ist es an jedem BDroarbeltsplatz
einsetzbar.
Das Ihnen vorll,egende "Planual" informiert Sie Dber GrundslJt'z-
liches zur Hardware und Software des GerlJtesystems 1715.
Es versetzt Sie in die Lage, das GerlJtesystem aufzustellen,
zu koppeln und In einen betrIebsfähigen Zustand zu versetzen.
Sie erhalten weiterhin Anregungen zum Ausbau des Grundgerätes.
Da viele Gerätefunktionen vom jeweils verwendeten Betriebs-
system (z.B. BRDS,
sep,
JAPlB) abhängig sind, enden dIe AusfUh-
rungen des "Planuals" an der Stelle, wo das System seine Arbeits-
be~eitschaft
signalisiert und das eigentliche Arbeitsprogramm
geladen werden kann. Weitere Informationen zur Bedienung des
1715 enthält die zum jeweiligen Betriebssystem gehOrende Bro-
schUre "Anleitung fUr den Bediener."
2. Beschreibung der Systemkomponenten
2.1. Systemeinheit
Die Systemeinheit bildet das Kernstück des 1715 GerNtesystems.
Sie besteht aus folgenden Hauptbaugruppen:
- GehlJuse
- Netzteil
- Plinifolienspeicherlaufwerke
- Zentrale Recheneinheit (ZRE)
- Floppy-Disk-Steuerung
- Interfacesteuerung
2.1.1. Gehliuse
Das GehlJuse besteht im wesentlichen aus 4 Hauptteilen.
Die untere Verkleidung übernimmt hauptslJchlich die Aufnahme
der unter
2.1.
genannten Hauptbaugruppen. Dber die hintere
Blende erfolgt die Verbindung zur oberen Verkleidung. Oie obere
Verkleidung kann als StellflMche fUr den Display genutzt wer-
den. 01e vordere Blende schließt das Gerät an der Vorderseite
ab. 01e GehlJuseteile sind aus Pletall und farblg lackiert.
Oie vier Hauptteile sind durch Schraubverbindungen bzw. Steck-
verbindern miteinander verbunden.
- 2 -
