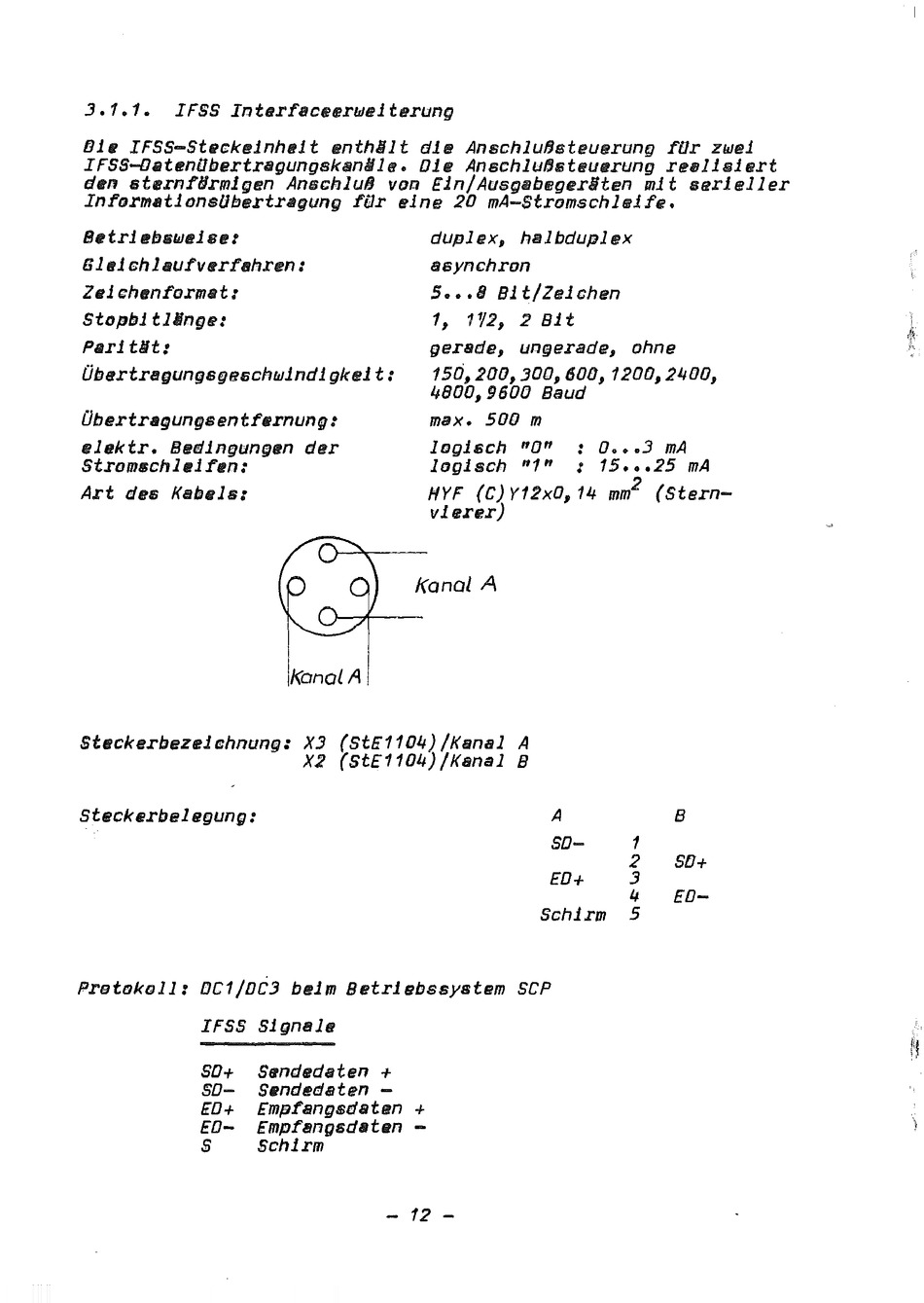

3.1.1. IFSS
Int8rfBc~erwelterung
Ole IFSS-Steckelnhelt enth§lt die Anschlu8steuerung fOr zwei
IFSS-DetenObertragungskanNle. 01e Anschlußsteuerung realis1ert
den sternfOrm1gen Anschluß von Ein/Ausgebmger6ten mit serieller
Informst1onsObertrsgung fOr elne 20 mA-Stromschleife.
8lftrlebswe1se:
Gleichlaufverfahren:
Ze1 chenformst :
Stopblt16nge:
PllrltNt:
Obertragungsgeschwlndlgkeit:
Obertragungsentfernung:
elektr. Bes1ngungen der
Stromschle1fen:
Art des KabBls:
duplex, halbduplex
asynchron
5 ••• B Blt/Zelchen
1, 11f2,
2
Blt
gerade, ungerade, ohne
150,200,300,600,1200,2400,
4BOO,9600 Baud
max. 500 m
loglsch "0" 0 ••• 3 mA
loglsch
"1" : 15 ... 25
mA
HYF (C)Y12xO,14 mm 2 (Stern-
vierer)
kanal A
IkonolA
I
steckerbezeichnung: X3 (StE1104)/Kanal A
X2 (StE1104)/Ksnal B
Steckerbelegunf}:
A
SO-
EO+
Schlrm
Protokoll: OC1/DC] belm Betrlebssystem SCP
IFSS S1gnale
SD+ Sendedaten +
SD- Sendedstem
ED+ Empfangsdaten +
EO- Empfangsdaten -
S Schlrm
- 12 -
B
1
2
St1+
3
4
ED-
5
