simson SR 1 Reparaturanleitung Seite 23

Vergaser des SR1
Der Kraftstoff wird dem Vergaser aus dem Tank über einen kraftstofffesten Schlauch und
den Schlauchnippel (1) zugeführt. Durch den Schwimmer (2) in Verbindung mit der
Schwimmernadel (3) wird der Kraftstoff im Vergaser auf einem konstanten Niveau gehalten.
Das Schwimmergehäuse (16) wird an der Mischkammer durch die zentrale Befestigungs-
schraube (17) befestigt. Vom Schwimmergehäuse wird der Kraftstoff durch die Hauptdüse
(4) und die Nadeldüse (5) dem Luftstrom im Ansaugsaugkanal zugeführt.
Die Hauptdüse ist in die Düsenhalteschraube (18) eingesetzt und seitlich im Schwimmerge-
häuse angeordnet. Nach Herausschrauben der Düsenhalteschraube aus dem Schwimmer-
gehäuse ist die Hauptdüse (4) gut zugänglich.
Die Hauptdüse (4) begrenzt die Kraftstoffzufuhr bei Volllast. d. h. sie wirkt von ¾ geöffneten
Kolbenschieber bis Volllast,

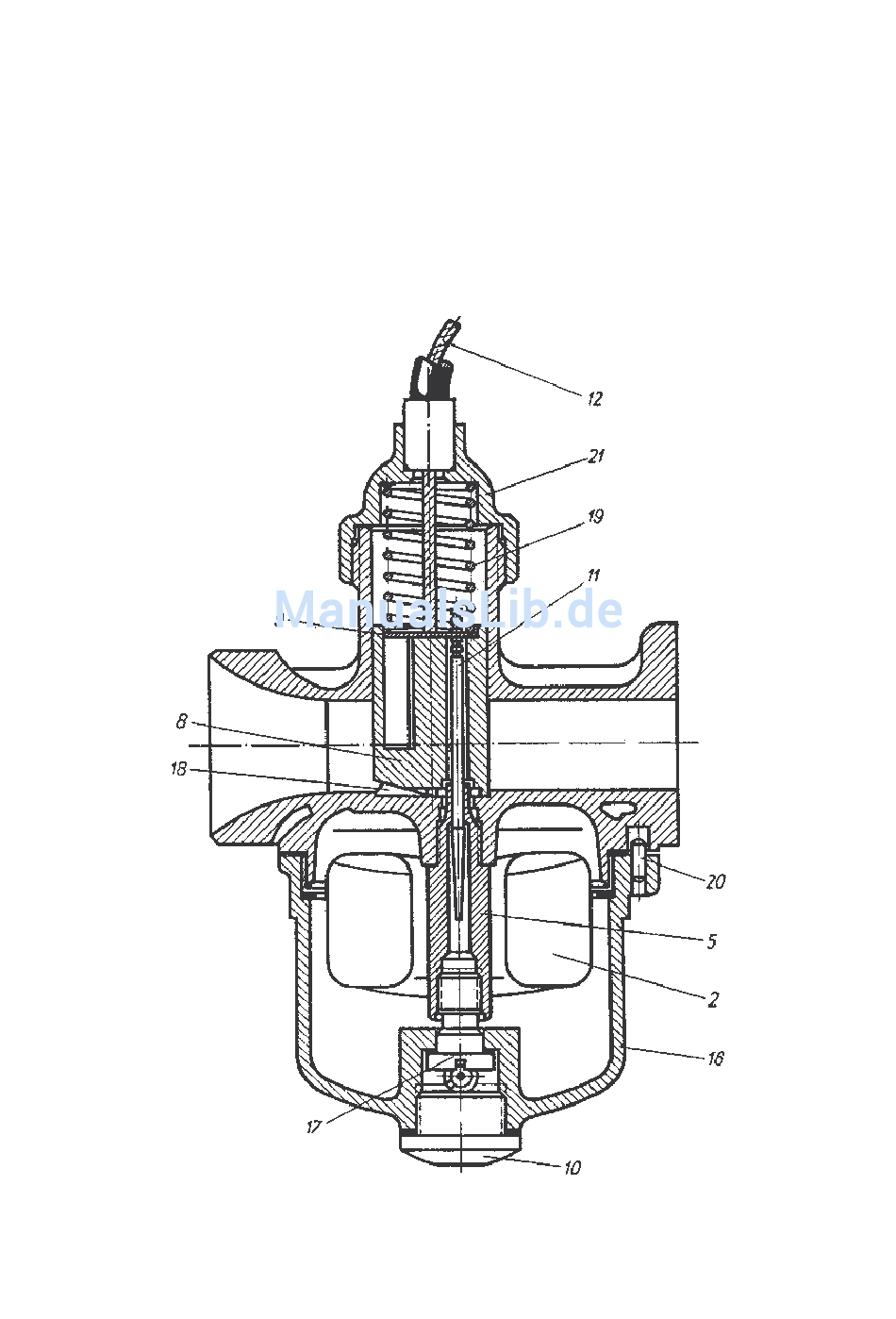

Bild 18. Längsschnitt des Vergaser
während die Nadeldüse (5) mit der dazugehörigen Düsennadel (11) die Kraftstoffzufuhr im
Teillastbereich von ¼ bis ¾ Kolbenschieberöffnung reguliert. Die mit fünf Einkerbungen ver-
