1. Schieben Sie das Saugrohrbogenstück über das gerade Saugrohr mit dem
Halterungsstift. Drehen Sie das Rohr im Uhrzeigersinn zum Einrasten (Fig.4).
2. Öffnen Sie die Abluftabdeckung und montieren Sie das Saugrohr. Drehen Sie die
Schraube zum Sichern fest. (Fig. 5).
3. Schieben Sie das Anschlussrohr über die Auslassöffnung und Halterungsstift. Dre-
hen Sie das Anschlussrohr im Uhrzeigersinn zum Einrasten (Fig.6). Drehen Sie die
Schraube zum Sichern fest.
4. Schieben Sie das Anschlussrohr in die Seitöffnung des Auffangsacks. Wickeln Sie das
Klettband um Sack und Rohr, um den Sack in seiner Position zu sichern ( Fig.7).
Montieren des Bläsers

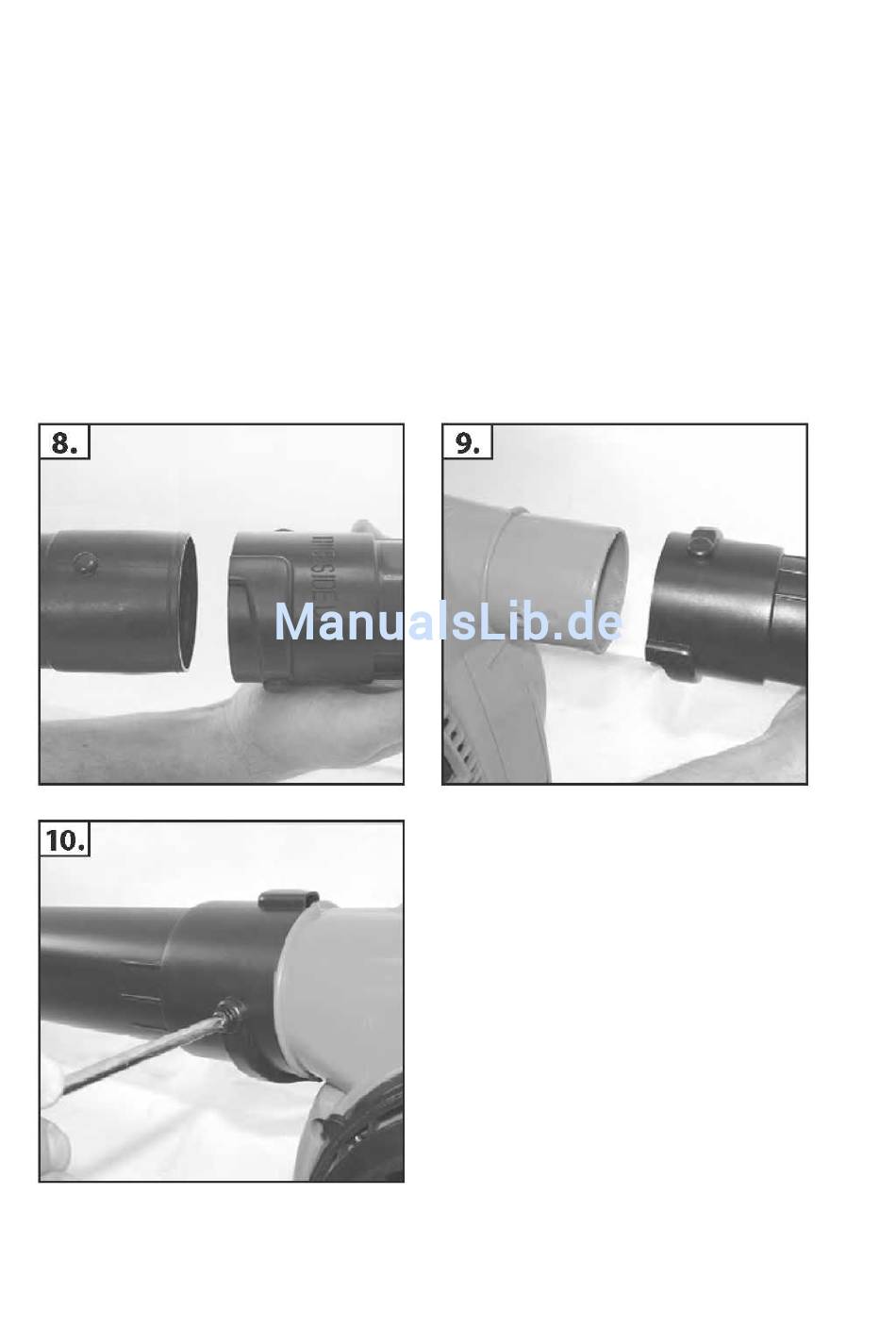

1. Schieben Sie die Blasrohrdüse über
das gerade Ausblasrohr und
Halterungsstift. Drehen Sie das Rohr
im Uhrzeigerzinn zum Einrasten. Der
Eindruck auf der Seite des
Blasdüsenrohrs "THIS SIDE UP" muß
aufwärts zeigen.(Fig.8).
2. Bei geschlossenem Abluftstutzen
schieben Sie das gerade Ausblasrohr
über
Halterungsstift. Drehen Sie das Rohr
im Uhrzeigerzinn zum Einrasten.(Fig
9).
3. Drehen
Befestigung fest.
die
Drucköffnung
Sie
die
Schraube
und
zur
8
