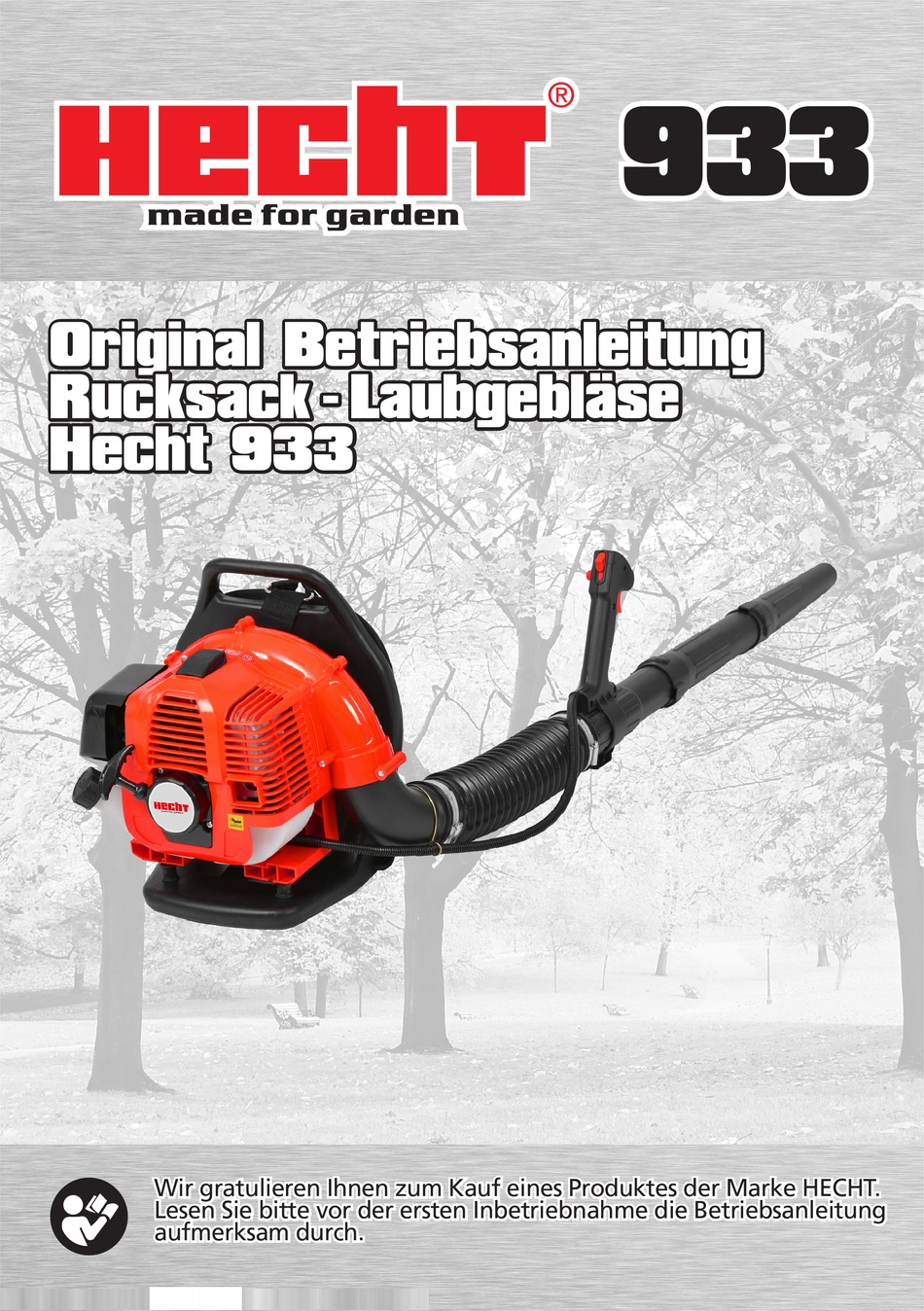

- Seite 1 Original Betriebsanleitung Rucksack - Laubgebläse Hecht 933 Wir gratulieren Ihnen zum Kauf eines Produktes der Marke HECHT. Lesen Sie bitte vor der ersten Inbetriebnahme die Betriebsanleitung aufmerksam durch.
-
Seite 2: Inhaltsverzeichnis
INHALTSVERZEICHNIS KOMPONENTENBESCHREIBUNG................3 ILLUSTRIERTER.LEITFADEN..................4 SICHERHEITSSYMBOLE.....................6 TECHNISCHE.DATEN....................7 BEDIENUNG,.WARTUNG,.REINIGUNG...............8 SICHERHEITSHINWEISE.....................9 ARBEITSBEREICH ......................9 PERSÖNLICHE SICHERHEIT ....................9 SICHERHEITSHINWEISE FÜR DIE BEDIENUNG ..............10 BETRIEBSSICHERHEIT ...................... 10 BETRIEB.BENZINBETRIEBENER.MASCHINEN............11 IM FALLE EINES BRANDES ....................11 PERSONENSCHUTZ ......................12 REST.RISIKO......................12 MONTAGE.......................13 MONTAGE DES BEDIENHEBELS .................. -
Seite 3: Komponentenbeschreibung
KOMPONENTENBESCHREIBUNG 1. Luftfilter 9. Tankdeckel 2. Zündkerze 10. Seilzugstarter 3. Tragegriff 11. Tragrahmen 4. Schultergurt 12. Abgas-Auslassöffnung 5. Flex-Rohr 13. Blasrohranschluss 6. Bedienhebel 14. Werkzeug 7. Blasrohr 15. Mischbehälter 8. Powerdüse 3 / 22... -
Seite 4: Illustrierter.leitfaden
ILLUSTRIERTER LEITFADEN START 4 / 22... - Seite 5 MAINTENANCE adjust the spark plug gap to m (Fig. 20). Replace any damaged 0,6-0,7mm arn spark plug. ark plug finger-tight in the cylinder hen tighten it firmly with the wrench. If a torque wrench is rque the spark plug to 148-165 Fig.20 WARNING: ver allow dirt or debris to enter the cylinder bore.
-
Seite 6: Sicherheitssymbole
SICHERHEITSSYMBOLE Die folgenden Symbole finden Sie in diesem Handbuch und / oder auf dem Gebläse. Sie geben wichtige Informationen über das Produkt oder Hinweise zur Nutzung. Achtung! Dieses Symbol wird Sie vor und während der Bedienung der Maschine an die Sicherheitsvorkehrungen erinnern. -
Seite 7: Technische.daten
Halten Sie Hände und Füße fern von rotierenden Teilen der Maschine Hubraum Drehzahl Luftvolumen Gewicht Das Produkt entspricht den einschlägigen EU-Normen. Elektrisch Geräte gehören nicht in den Hausmüll. TECHNISCHE DATEN Motor Einzylinder 2-Takt-Motor Leistung 0,9 kW / 1,2 HP Max. Drehzahl des Motors 8000 min Hubraum 33 cm... -
Seite 8: Bedienung,.Wartung,.Reinigung
Übereinstimmung mit den in diesem Handbuch angegebenen Beschreibungen und Sicherheitshinweisen! Das Rucksackgebläse Hecht 933 wurde entwickelt um Blätter zu einem Haufen zusammen zu blasen oder Blätter aus schwer zugänglichen Bereichen zu entfernen. Jede andere Verwendung ist nicht bestimmungsgemäß. Bei nicht sachgemäßer Verwendung für den vorgesehenen Zweck erlischt jegliche Gewährleistung und der Hersteller kann für Schäden... -
Seite 9: Sicherheitshinweise
SICHERHEITSHINWEISE • Lesen Sie die in diesem Handbuch enthaltenen Anweisungen vor der Inbetriebnahme. Achten Sie besonders auf die Sicherheitshinweise. • Sollten Sie beim Auspacken eine Beschädigung feststellen, so ist umgehend der Lieferant zu informieren. Nehmen Sie das Gerät nicht in Betrieb! •... -
Seite 10: Sicherheitshinweise Für Die Bedienung
SICHERHEITSHINWEISE FÜR DIE BEDIENUNG • Lassen Sie den Motor nicht in einem geschlossenen Raum laufen. Vergiftungsgefahr durch Ansammlung von Kohlenmonoxid. • Arbeiten Sie nur bei Tageslicht oder guter künstlicher Beleuchtung. • Sorgen Sie immer für einen sicheren Stand, insbesonders bei Arbeiten am Hang. •... -
Seite 11: Betrieb.benzinbetriebener.maschinen
BETRIEB BENZINBETRIEBENER MASCHINEN Achtung! - Benzin ist leicht entzündlich • Bewahren Sie den Kraftstoff nur in dafür vorgesehenen Behältern auf. • Tanken Sie nur im Freien und rauchen Sie dabei nicht. • Tanken Sie vor der Inbetriebnahme des Motors. Entfernen Sie niemals den Tankdeckel wenn der Motor läuft oder noch heiß... -
Seite 12: Personenschutz
PERSONENSCHUTZ Warnung! Seien sie vorbereitet! Halten Sie Folgende Dinge bereit: • Geeignete Feuerlöscher (CO2 oder Pulver). • Voll ausgestattetes Erste-Hilfe-Kit, leicht verfügbar für Maschinenbediener und Begleitperson. • Mobiltelefon oder ein anderes Gerät für die schnelle Benachrichtigung des Rettungsdienstes. Warnung! Arbeiten Sie nicht allein. Es sollte ein sachkundiger Ersthelfer in der Nähe sein! Achtung! Die Begleitperson muss einen sicheren Abstand von Ihrem Arbeitsplatz halten, aber er / sie muss in der Lage sein, Sie zu sehen! Arbeiten Sie nur an solchen... -
Seite 13: Montage
MONTAGE • Montieren Sie die Einzelteile des Blasrohrs wie in Abbildung 1 gezeigt. Durch ein Verdrehen um 90° werden die einzelnen Rohrstücke arretiert. MONTAGE DES BEDIENHEBELS • Lösen Sie die Schraube der Bedienhebelschelle ( Abb.2A). • Schieben Sie den Hebel auf das Blasrohr und positionieren Sie ihn in der gewünschten Position. •... -
Seite 14: Kraftstoffgemsich
Gießen Sie den Rest des abgemessenen Benzins hinzu und mischen Sie erneut. Es ist sehr wichtig das Öl und Benzin ordentlich gemischt werden, da sonst ein erhöhter Verschleiß des Motors besteht. Kennzeichnen Sie Ihren Kraftstoffbehälter eindeutig. (z.B.: 2-Takt-Gemisch) • Geben Sie das Gemisch in den Kraftstofftank der Maschine. Seien Sie Vorsichtig und verschütten Sie nichts. -
Seite 15: Motor Startet Nicht
• Stellen Sie zum Starten des Motors den Zündschalter (Abb. 6B) auf die Position „1“. • Stellen Sie die Maschine auf den Boden und sorgen Sie für einen festen Stand der Maschine. Ziehen Sie langsam am Starterseil (Abb. 7A), bis Sie einen Wiederstand spüren und ziehen Sie dann kräftig durch. -
Seite 16: Wartung
sollte der Maschine immer nur soviel Leistung abverlangt werden, wie auch wirklich benötigt wird. • Durch die im Durchmesser unterschiedlichen Blasrohrendstücke kann die Luftgeschwindigkeit varreiert werden. • Blasen Sie Blätter zu einem Haufen zusammen oder aus schwer zugänglichen Orten. • Benutzen Sie das Gebläse nicht, wenn es beschädigt ist oder Komponenten fehlen. -
Seite 17: Kontrolle Des Luftfilters
Alle 10 - 15 Stunden • Zündkerze und Elektrodenabstand kontrollieren. Gegebenenfalls Elektrodenabstand einstellen oder Zündkerze ersetzen. Alle 50 Stunden • Kontrollieren SIe alle Schrauben und Muttern auf festen Sitz. • Zündkerze ersetzen • Kraftstofffilter reinigen, ggf. ersetzen • Kontrollieren Sie das Kühlsystem, ggf. Abdeckungen entfernen und reinigen. -
Seite 18: Kontrolle Des Kraftstofffilters
schlechten Zustand der Dichtscheibe oder verschlissenen Elektroden muss die Kerze ersetzt werden. 4. Reinigen Sie die Zündkerze und überprüfen Sie mit einem geeignetem Werkzeug den Elektrodenabstand (0,60 – 0,70 mm) (Abb.9). Durch biegen der äußeren Elektrode und erneutem Messen kann der passende Elektrodenabstand eingestellt werden. 5. -
Seite 19: Transport
• Lagern Sie das Gebläse an einem sauberen, trockenen, gut belüfteten, frostgeschützten Ort, außerhalb der Reichweite von Unbefugten, insbesonders Kindern. LANGZEITLAGERUNG / SAISONEINLAGERUNG Leeren Sie Tank und Vergaser vor der Einlagerung Ihrer Maschine. Benzin wird verdunsten und verliert an Oktanzahl während der Lagerung. Dadurch wird altes Benzin enorme Startschwierigkeiten aufgrund seiner verminderten Zündfähigkeit verursachen und hinterlässt beim Verdunsten klebrige Rückstände, die das Kraftstoffsystem verstopfen. -
Seite 20: Kundendienst.und.ersatzteile
Sie sich bitte an Ihren Händler oder direkt an die Hubertus Bäumer GmbH. www.hecht-garten.de • Ersatzteilanfragen könne auch direkt an den Werkstattservice Hecht Deutschland gesendet werden. Schreiben Sie einfach eine E-Mail an: Werkstatt@Hecht-Garten.de Für eine schnell und unkomplizierte Bearbeitung Ihrer Ersatzteilanfragen übermitteln Sie bitte Ihre Kontaktdaten inklusive einer Telefonnummer unter der Sie Tagsüber zu... - Seite 21 Notizen: 21 / 22...
- Seite 22 AF-2510013 Hubertus Bäumer GmbH • Brock 7 • 48346 Ostbevern • www.hecht-garten.de...
