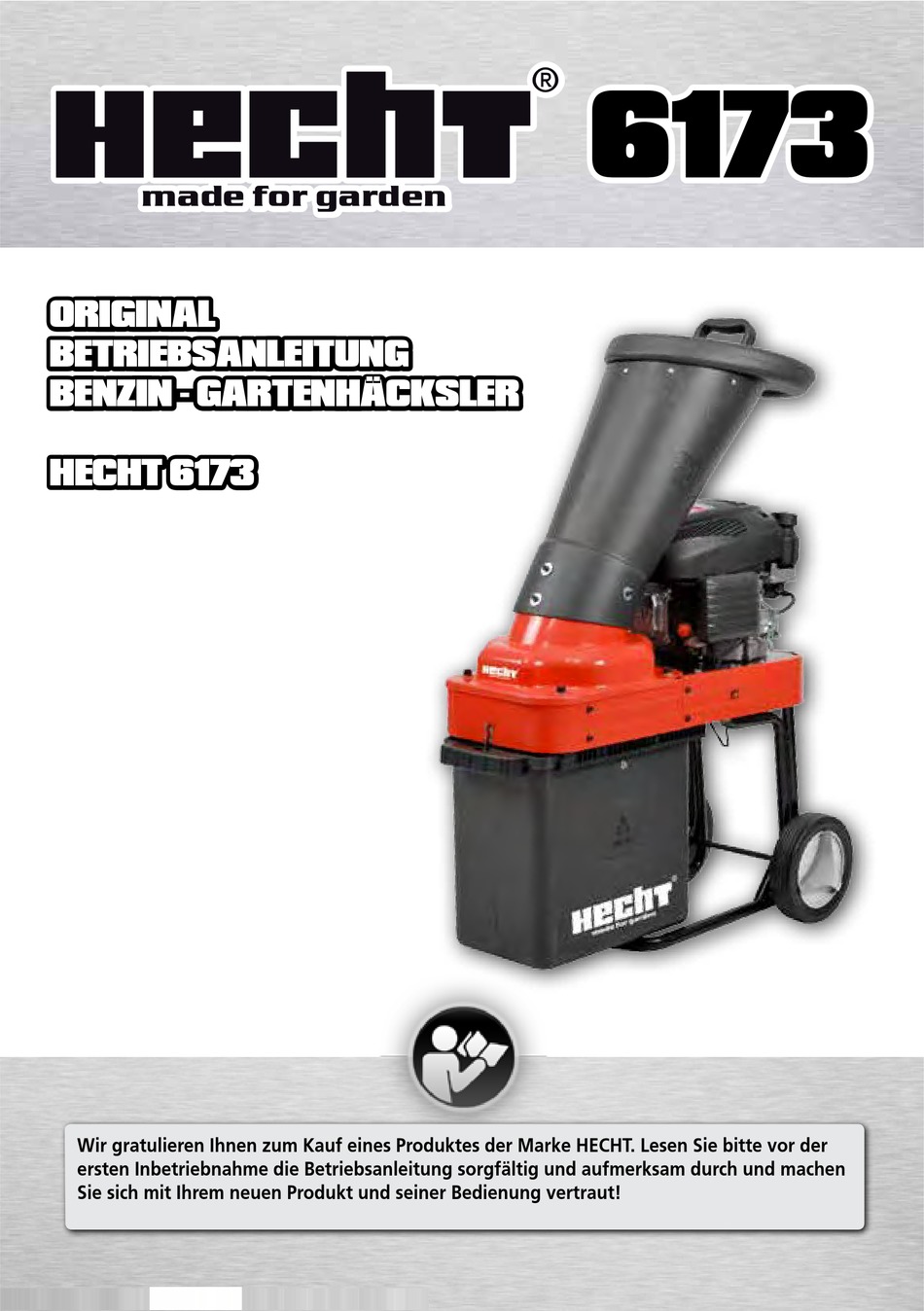

BETRIEBSANLEITUNG
BENZIN - GARTENHÄCKSLER

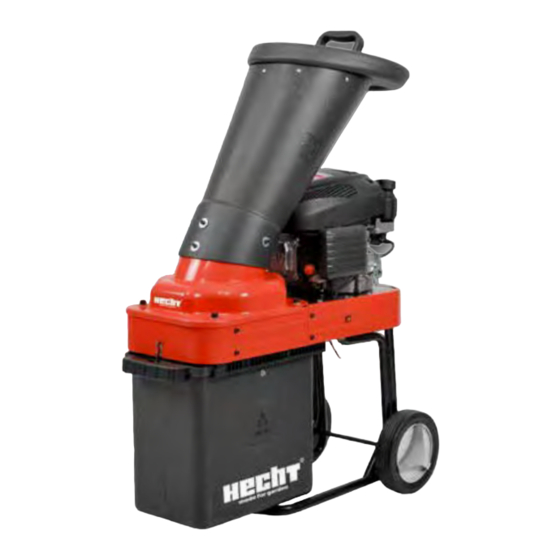

HECHT 6173
Wir gratulieren Ihnen zum Kauf eines Produktes der Marke HECHT. Lesen Sie bitte vor der
ersten Inbetriebnahme die Betriebsanleitung sorgfältig und aufmerksam durch und machen
Sie sich mit Ihrem neuen Produkt und seiner Bedienung vertraut!
Werbung
Inhaltsverzeichnis
Verwandte Anleitungen für Hecht 6173
Inhaltszusammenfassung für Hecht 6173
- Seite 1 BENZIN - GARTENHÄCKSLER HECHT 6173 Wir gratulieren Ihnen zum Kauf eines Produktes der Marke HECHT. Lesen Sie bitte vor der ersten Inbetriebnahme die Betriebsanleitung sorgfältig und aufmerksam durch und machen Sie sich mit Ihrem neuen Produkt und seiner Bedienung vertraut!
-
Seite 2: Inhaltsverzeichnis
Dieses Handbuch enthält wichtige Hinweise zur Sicherheit, zum Aufbau, der Bedienung, Wartung, Lagerung und Fehlersuche bei Problemen. Bewahren Sie diese Anleitung als Nachschlagewerk für alle Benutzer an einem sicheren Ort auf. Aufgrund der ständigen technologischen Weiterentwicklung und Anpassungen an die neuesten EU-Standards können technische und optische Änderungen ohne vorherige Ankündigung durchgeführt werden. -
Seite 3: Illustrierter Leitfaden
IllustrIerter leItfaden Einülltrichter Häckselgehäuse befestigungsschrauben Häckslergehäuse verriegelung Sammelbehälter Sammelbehälter Tragrahmen Motor Material Schiebestock 3 / 28... - Seite 4 4 / 28...
- Seite 5 5 / 28...
-
Seite 6: Sicherheitssymbole
sIcherheItssymbole Dieses Gerät muss mit Vorsicht verwendet werden. Deshalb wurden Sicherheitssymbole auf der Maschine platziert, um Sie während der Benutzung bildhaft an die wichtigsten Vorsichtsmassnahmen zu erinnern. Deren Bedeutung wird nachstehend erläutert. Die Sicherheitssymbole sind als Teil der Maschine anzusehen und dürfen unter keinen Umständen entfernt werden. - Seite 7 Gewicht Max. Querschnitt des zu häckselnden Materialsl Benutzen Sie Augen- und Ohrenschutz. Tragen Sie Sicherheitsschuhe. Tragen Sie Schutzhandschuhe. Achtung giftige Dämpfe! Benzin stellt eine Brandgefahr dar und kann explodieren. Rauchen und offenes Feuer ist verboten. Verbrennungsgefahr. Halten Sie Sicherheitsabstand von den heissen Teilen der Maschine. Seilzugstarter Überprüfen Sie den Öl Stand vor jeder Inbetriebnahme.
-
Seite 8: Technische Daten
Hecht 6173 Hubraum 173 cm Geräteleistung nach SAE J1940 3,2 kW / 4,3 HP Max. Motorleistung bei 3600 U/min 4,4 kW / 6,0 HP Max. Querschnitt des zu häckselnden Materials ø 360mm Max. Werkzeugdrehzahl 2450 min. ü Motor - 4- Takt Einzylinder OHV Elektrodenabstand der Zündkerze... -
Seite 9: Sicherheitshinweise
Achten Sie besonders auf die hervorgehobenen Hinweise und Warnungen! Warnung! dieses Symbol weist auf wichtige Anweisungen hin, die befolgt werden müssen, um unfälle die zu schweren oder tödlichen verletzungen oder Schäden an der Maschine oder Ihrem Eigentum führen können zu vermeiden. HinWeis: dieses Symbol markiert nützliche Tipps zur verwendung des Produktes. -
Seite 10: Arbeitsbereich
Achtung! Die Maschine erzeugt ein schwaches elektromagnetisches Feld, welches unter Umständen aktive oder passive medizinische Implantate stören kann. Um das Risiko von schweren oder sogar tödlichen Verletzungen zu verringern, empfehlen wir Personen mit medizinischen Implantaten ihren Arzt und Implantat-Hersteller vor der Benutzung der Maschine zu kontaktieren. -
Seite 11: Sicherheit Beim Gebrauch Und Der Pflege Von Benzinbetriebenen Maschinen
verlust der kontrolle führen und schwere verletzungen nach sich ziehen. • Überschätzen Sie sich nicht. Stehen Sie stets fest und mit einer guten balance. dies ermöglicht eine bessere kontrolle in unvorhergesehenen Situationen. • Entfernen Sie Einstellwerkzeuge oder Schraubenschlüssel, bevor Sie das Gerät einschalten. Schraubenschlüssel oder Schraubendreher, die auf den rotierenden Teilen der Maschine stecken bleiben, können zu schweren verletzungen führen. -
Seite 12: Personenschutz
• verwenden Sie das Gerät und zubehör nur entsprechend dieser betriebsanleitung und nur für die Aufgabenbereiche für die es konzipiert wurde. Jede andere verwendung ist nicht bestimmungsgemäss und kann zu gefährlichen Situationen führen. personenschutz Seien Sie immer vorbereitet! Halten Sie Folgende Dinge bereit: •... -
Seite 13: Auspacken
• Gefahr durch ein ungewolltes Anlaufen oder eine Überdrehzahl des Motors aufgrund eines fehlers oder Ausfalls der Steuerung. • Gefahren, die durch das unmögliche Abstellen der Maschine unter bestmöglichen bedingungen entstehen, im bezug auf die Grifffestigkeit und Anordnung der Motorbedienung. •... -
Seite 14: Vor Der Inbetriebnahme Des Motors
ist, kann der Motor gestartet werden. Schiebe Sie den Sammelbehälter unter den Häcksler. Achten Sie darauf das der Sicherheitsrigel auf der Rückseite in den Sicherheitsschalter eingreift und verriegeln Sie den Sammelbehäter auf der vorderseite. vor der InbetrIebnahme des motors zu Ihrer Sicherheit und um die Lebensdauer Ihres Gerätes zu maximieren, ist es sehr wichtig, sich ein paar Minuten zeit zu nehmen, um den zustand des Motors zu überprüfen. -
Seite 15: Motoröl
Sie niemals kraftstoff nach, wenn der Motor noch läuft oder die Maschine noch heiss ist. um die Möglichkeit eines feuers zu vermeiden, bewegen Sie das Gerät aus dem Tankbereich und warten Sie bis eventuelle kraftstoffdämpe sich verlüchtigt haben, bevor Sie den Motor starten. -
Seite 16: Höhenlage Über Meeresspiegel
6. ölstand erneut prüfen. Wenn der ölstand in ordnung ist, den Peilstab wieder eindrehen! HöHENLAGE ÜbER MEERESSPIEGEL • Motoren, die in höheren Lagen (oberhalb von 1600m über Meeresspiegel) betrieben werden benötigen besondere Aufmerksamkeit, da es zu einer änderung des Sättigungsverhältnisses zwischen Luft und kraftstoff in Richtung der Übersättigung der Mischung kommt. -
Seite 17: Wartung Und Reinigung Der Häckselmesser
die regelmässige Wartung erhält die Leistung und die Lebensdauer des Motors. bitte folgen Sie den Anweisungen und Intervallvorgaben die unten angegeben werden: Tätigkeit nach nach 5 nach 25 nach 50 std. nach 100 Betriebsstunden oder Vor jedem st. oder std. oder oder alle 6 std. -
Seite 18: Ölwechsel (Abb.5-6)
stecken, um die Verstopfung zu entfernen. Dies kann zu ernsthaften Verletzungen führen. • Stellen Sie die Maschine aus und warten Sie bis diese zum kompletten Stillstand gekommen ist • ziehen Sie den zündkerzenstecker von der zündkerze ab • Lösen Sie die Schrauben und heben Sie den Trichter vorsichtig ab. •... -
Seite 19: Zündkerze
WARNUNG: Eine Wartung (Reinigung) des Filters muss alle 25 Stunden bei Nutzung im Normalbetrieb durchgeführt werden. Beim Betrieb im staubigen Gebiet ist der Filter öfters zu reinigen. 1. öffnen Sie die Luftilterabdeckung. 2. Entfernen Sie den Luftilterdeckel. Gehen Sie vorsichtig vor und vermeiden Sie, dass der Luftilter auf den boden fällt oder verunreinigungen oder Ablagerungen auf den Luftilter oder in das Luftiltergehäuse gelangen. -
Seite 20: Schalldämpfer Und Funkenfänger
HINWEIS: Eine lockere Zündkerze kann sehr heiss werden und kann den Motor beschädigen. Das Überdrehen der Zündkerze oder das falsche Einschrauben kann zur Gewindebeschädigung am Zylinderkopf führen. 9. befestigen Sie den zündkerzenstecker auf der zündkerze. schalldämpfer und funKenfänger WARNUNG! Beim Motorbetrieb entsteht Wärme. Die Motorenteile, vor allem der Auspuff/Schalldämpfer, werden während des Betriebs extrem heiss. -
Seite 21: Langzeitlagerung
reInIgung Lassen Sie den Motor nach dem betrieb mindestens eine halbe Stunde abkühlen. Reinigen Sie alle Aussenlächen und bessern Sie Lackschäden aus. Reiben Sie die Aussenlächen mit einer dünnen ölschicht ein um korrosion zu vermeiden. Achtung: Mit einem Gartenschlauch oder Hochdruckreiniger kann Wasser in den Luftilter oder Schaldämpfer gelangen. -
Seite 22: Kraftstofflagerung
decken Sie den Mäher mit einem atmungsaktivem Material ab. Luftdichte Materialien führen zu kondenswasserbildung und verursachen korrosion. WIederInbetrIebnahme nach der eInlagerung Überprüfen Sie Ihren Mäher und Ihren Motor genau wie vor der ersten Inbetriebnahme. befüllen Sie den Tank mit frischem kraftstoff. verwenden Sie keinen alten kraftstoff, der noch bei Ihnen lagerte. benzin verliert an oktanzahl, wodurch altes benzin zu erheblichen Startproblemen führen kann. -
Seite 23: Fehlersuche
• Stehen Sie auf der Rückseite des Häckslers. • Nehmen Sie den Trichter-Griff und treten mit dem fuss auf die Radachse. (Abb. 2 1) • ziehen Sie den Griff nach unten, um den Häcksler rückwärts zu neigen. (Abb. 2 2) • bewegen Sie den Häcksler. fehlersuche ACHTUNG!: Schwerwiegende Fehler an der Maschine können nur durch spezielle Arbeitsweisen ausgebessert werden. -
Seite 24: Gewährleistung
geWährleIstung Es gelten die allgemeinen Geschäftsbedingungen Ihres Händlers! • Sämtliche Produkte sind für den Heimgebrauch bestimmt, soweit nicht in der Gebrauchsanleitung, in der betriebsbeschreibung oder im benutzerhandbuch etwas anderes festgelegt ist. bei verwendung auf andere Weise oder bei verwendung im Widerspruch zu dieser Anleitung werden Mängelrügen nicht als berechtigt anerkannt. -
Seite 25: Entsorgung
• benzin und öl sind gefährlicher Sondermüll. Entsorgen Sie ihn bitte auf die vorgeschriebene Art und Weise. dieser Müll gehört nicht in den Hausmüll. bezüglich der Entsorgung von öl und kraftstoffresten wenden Sie sich bitte an Ihr Stadt- oder Gemeindeamt, Ihr Hecht- Servicecenter oder Ihren Händler. -
Seite 26: Eg - Konformitätserklärung
