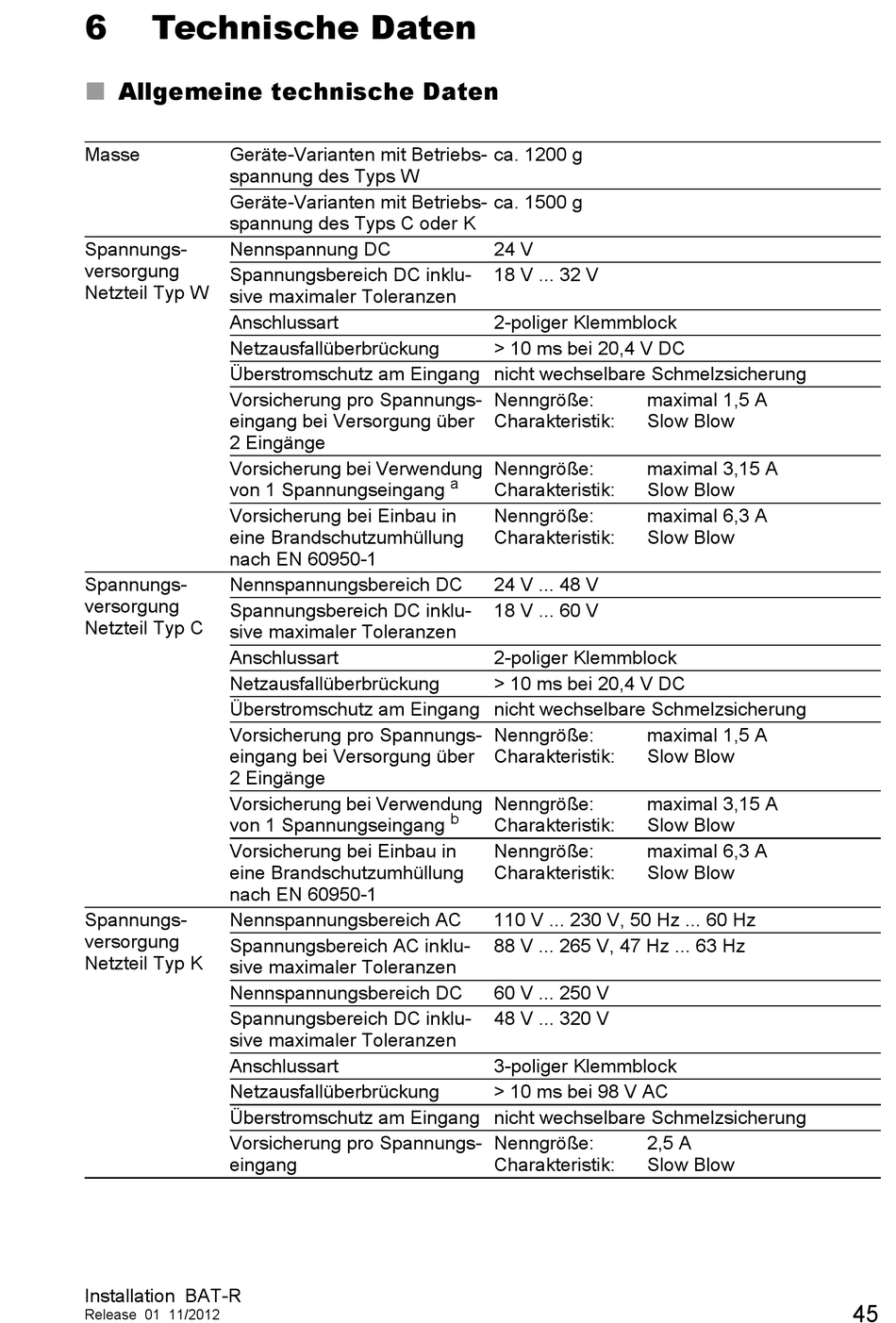

Technische Daten
Allgemeine technische Daten
Masse
Geräte-Varianten mit Betriebs-
spannung des Typs W
Geräte-Varianten mit Betriebs-
spannung des Typs C oder K
Spannungs-
Nennspannung DC
versorgung
Spannungsbereich DC inklu-
Netzteil Typ W
sive maximaler Toleranzen
Anschlussart
Netzausfallüberbrückung
Überstromschutz am Eingang nicht wechselbare Schmelzsicherung
Vorsicherung pro Spannungs-
eingang bei Versorgung über
2 Eingänge
Vorsicherung bei Verwendung
von 1 Spannungseingang
Vorsicherung bei Einbau in
eine Brandschutzumhüllung
nach EN 60950-1
Spannungs-
Nennspannungsbereich DC
versorgung
Spannungsbereich DC inklu-
Netzteil Typ C
sive maximaler Toleranzen
Anschlussart
Netzausfallüberbrückung
Überstromschutz am Eingang nicht wechselbare Schmelzsicherung
Vorsicherung pro Spannungs-
eingang bei Versorgung über
2 Eingänge
Vorsicherung bei Verwendung
von 1 Spannungseingang
Vorsicherung bei Einbau in
eine Brandschutzumhüllung
nach EN 60950-1
Spannungs-
Nennspannungsbereich AC
versorgung
Spannungsbereich AC inklu-
Netzteil Typ K
sive maximaler Toleranzen
Nennspannungsbereich DC
Spannungsbereich DC inklu-
sive maximaler Toleranzen
Anschlussart
Netzausfallüberbrückung
Überstromschutz am Eingang nicht wechselbare Schmelzsicherung
Vorsicherung pro Spannungs-
eingang
Installation BAT-R
Release 01 11/2012
ca. 1200 g
ca. 1500 g
24 V
18 V ... 32 V
2-poliger Klemmblock
> 10 ms bei 20,4 V DC
Nenngröße:
Charakteristik:
Nenngröße:
a
Charakteristik:
Nenngröße:
Charakteristik:
24 V ... 48 V
18 V ... 60 V
2-poliger Klemmblock
> 10 ms bei 20,4 V DC
Nenngröße:
Charakteristik:
Nenngröße:
b
Charakteristik:
Nenngröße:
Charakteristik:
110 V ... 230 V, 50 Hz ... 60 Hz
88 V ... 265 V, 47 Hz ... 63 Hz
60 V ... 250 V
48 V ... 320 V
3-poliger Klemmblock
> 10 ms bei 98 V AC
Nenngröße:
Charakteristik:
maximal 1,5 A
Slow Blow
maximal 3,15 A
Slow Blow
maximal 6,3 A
Slow Blow
maximal 1,5 A
Slow Blow
maximal 3,15 A
Slow Blow
maximal 6,3 A
Slow Blow
2,5 A
Slow Blow
