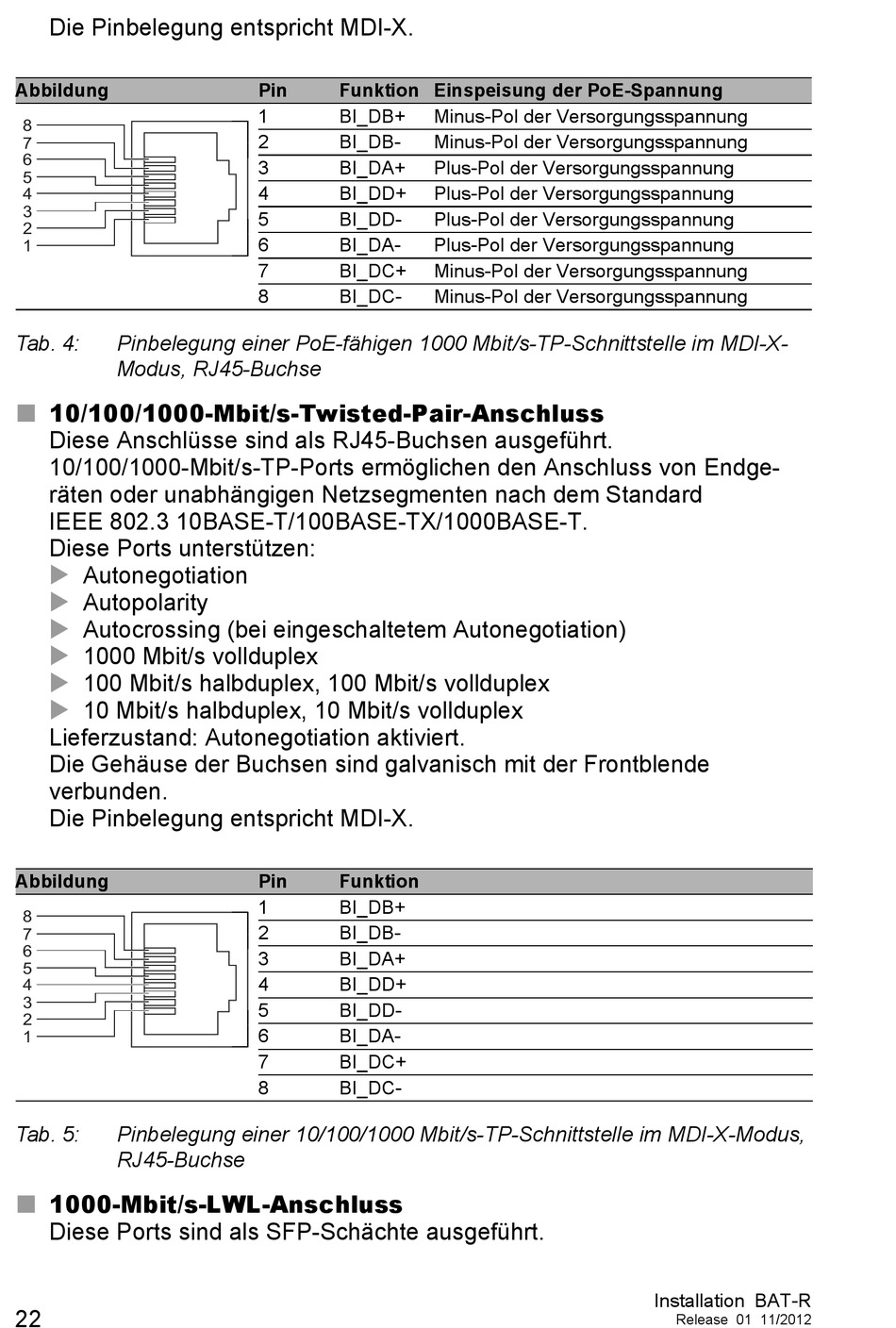

Die Pinbelegung entspricht MDI-X.
Abbildung
8
7
6
5
4
3
2
1
Tab. 4:
Pinbelegung einer PoE-fähigen 1000 Mbit/s-TP-Schnittstelle im MDI-X-
Modus, RJ45-Buchse
10/100/1000-Mbit/s-Twisted-Pair-Anschluss
Diese Anschlüsse sind als RJ45-Buchsen ausgeführt.
10/100/1000-Mbit/s-TP-Ports ermöglichen den Anschluss von Endge-
räten oder unabhängigen Netzsegmenten nach dem Standard
IEEE 802.3 10BASE-T/100BASE-TX/1000BASE-T.
Diese Ports unterstützen:
Autonegotiation
Autopolarity
Autocrossing (bei eingeschaltetem Autonegotiation)
1000 Mbit/s vollduplex
100 Mbit/s halbduplex, 100 Mbit/s vollduplex
10 Mbit/s halbduplex, 10 Mbit/s vollduplex
Lieferzustand: Autonegotiation aktiviert.
Die Gehäuse der Buchsen sind galvanisch mit der Frontblende
verbunden.
Die Pinbelegung entspricht MDI-X.
Abbildung
8
7
6
5
4
3
2
1
Tab. 5:
Pinbelegung einer 10/100/1000 Mbit/s-TP-Schnittstelle im MDI-X-Modus,
RJ45-Buchse
1000-Mbit/s-LWL-Anschluss
Diese Ports sind als SFP-Schächte ausgeführt.
22
Pin
Funktion Einspeisung der PoE-Spannung
1
BI_DB+
2
BI_DB-
3
BI_DA+
4
BI_DD+
5
BI_DD-
6
BI_DA-
7
BI_DC+
8
BI_DC-
Pin
Funktion
1
BI_DB+
2
BI_DB-
3
BI_DA+
4
BI_DD+
5
BI_DD-
6
BI_DA-
7
BI_DC+
8
BI_DC-
Minus-Pol der Versorgungsspannung
Minus-Pol der Versorgungsspannung
Plus-Pol der Versorgungsspannung
Plus-Pol der Versorgungsspannung
Plus-Pol der Versorgungsspannung
Plus-Pol der Versorgungsspannung
Minus-Pol der Versorgungsspannung
Minus-Pol der Versorgungsspannung
