Verdrahten der Klemmblöcke (optional)
ELEKTRISCHER SCHLAG
Schließen Sie ausschließlich eine dem Typschild Ihres Gerätes entspre-
chende Versorgungsspannung an.
Stecken Sie niemals spitze Gegenstände (schmale Schraubendreher,
Drähte oder Ähnliches) in die Anschlussklemmen für die Versorgungsspan-
nung oder den Meldekontakt und berühren Sie die Klemmen nicht.
Das Nicht-Beachten dieser Anweisung kann zu Tod, schwerer
Körperverletzung oder Materialschäden führen.
Hinweis: Die Versorgungsspannung ist galvanisch vom Gehäuse getrennt.
Hinweis: Für Geräte mit 2 Netzteilen:
Sie können die Versorgungsspannung redundant einspeisen, wobei keine
Lastverteilung besteht.
Beide Eingänge der Versorgungsspannung sind entkoppelt.
Bei nicht redundanter Zuführung der Versorgungsspannung meldet das
Gerät den Wegfall einer Versorgungsspannung. Sie können diese Meldung
umgehen, indem Sie die Konfiguration im Management ändern oder bei
Netzteilen desselben Typs die Versorgungsspannung über beide Eingänge
zuführen.
2.6.1
Betriebsspannung Typ W

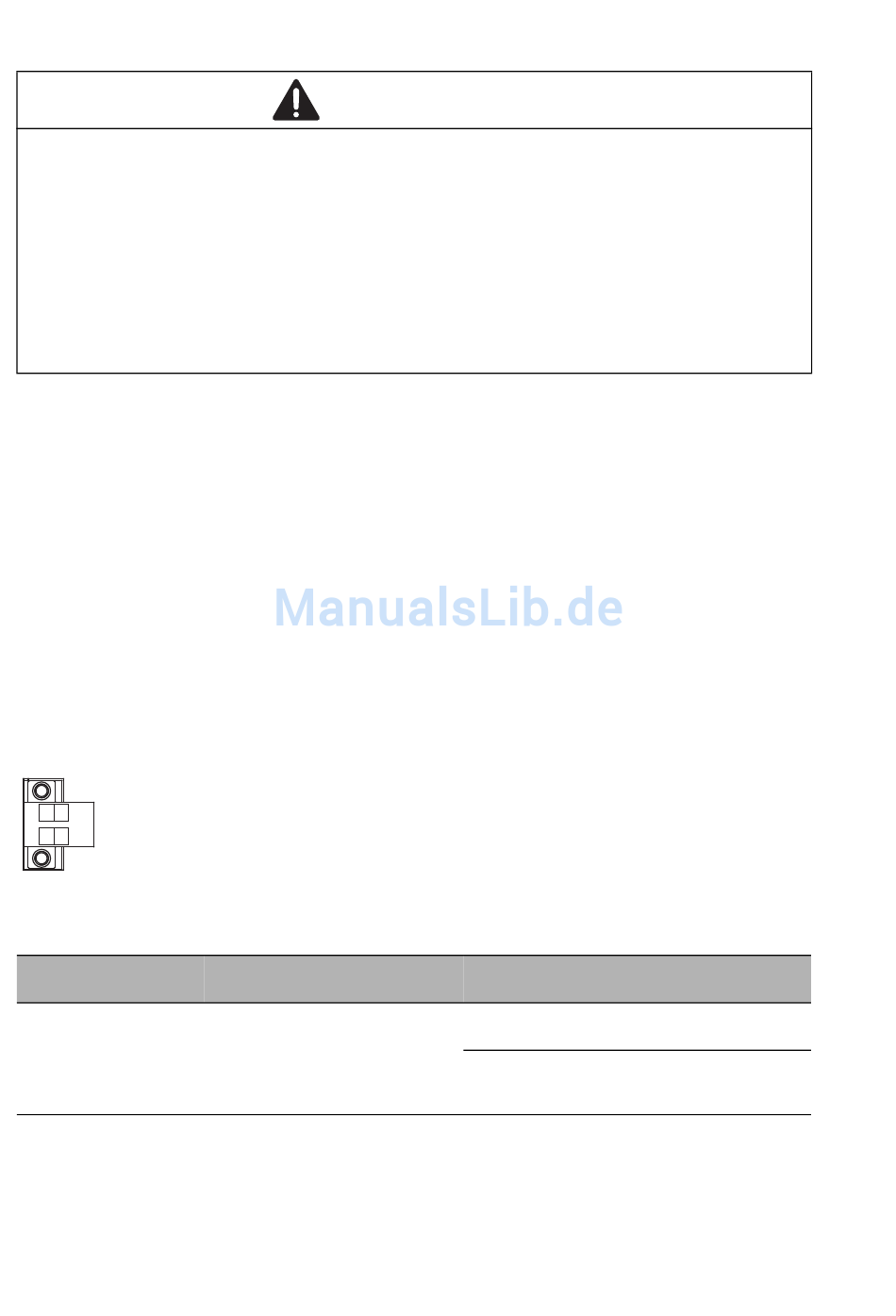

Abb. 5:
Betriebsspannung Typ W: 2-poliger Klemmblock mit Schraubverriegelung
Typ der anschließ-
baren Spannungen
Gleichspannung
Tab. 11:
Betriebsspannung Typ W: Typ und Größe der Versorgungsspannung,
Anschlussbelegung
34
WARNUNG
Größe der Versorgungs-
spannung
Nennspannung DC
24 V
Spannungsbereich DC inklu-
sive maximaler Toleranzen
18 V ... 32 V
Anschlussbelegung
+
Plus-Pol der Versorgungsspan-
nung
−
Minus-Pol der Versorgungsspan-
nung
Installation BAT-R
Release 01 11/2012
