Kомнатного блок
ЗНАК ПОКАЗЫВАЕТ НАПРАВЛЕНИЕ ТРУБОПРОВОДА
ЗАДНИЙ
ЛЕВЫЙ
ВИД СВЕРХУ
НИЖНИЙ
ЖАЛЮЗИ
АФИКСИРОВАННЫЕ ВИНТЫ ПЕРЕДНЕЙ
РЕШЕТКИ (ВНУТРИ)
ПРИМЕЧАНИЕ: обратите внимание на основе фактической установки конструкция плиты в устройстве
для установки пластины FWT02/03/04 размер ссылка на страницу 1 &2.
« Рекомендуемые позиции закрепления
установочной платы (всего 5 позиций)
D
H
J
конец жидкостной трубы
Размер
Модель
FWT02/03/04

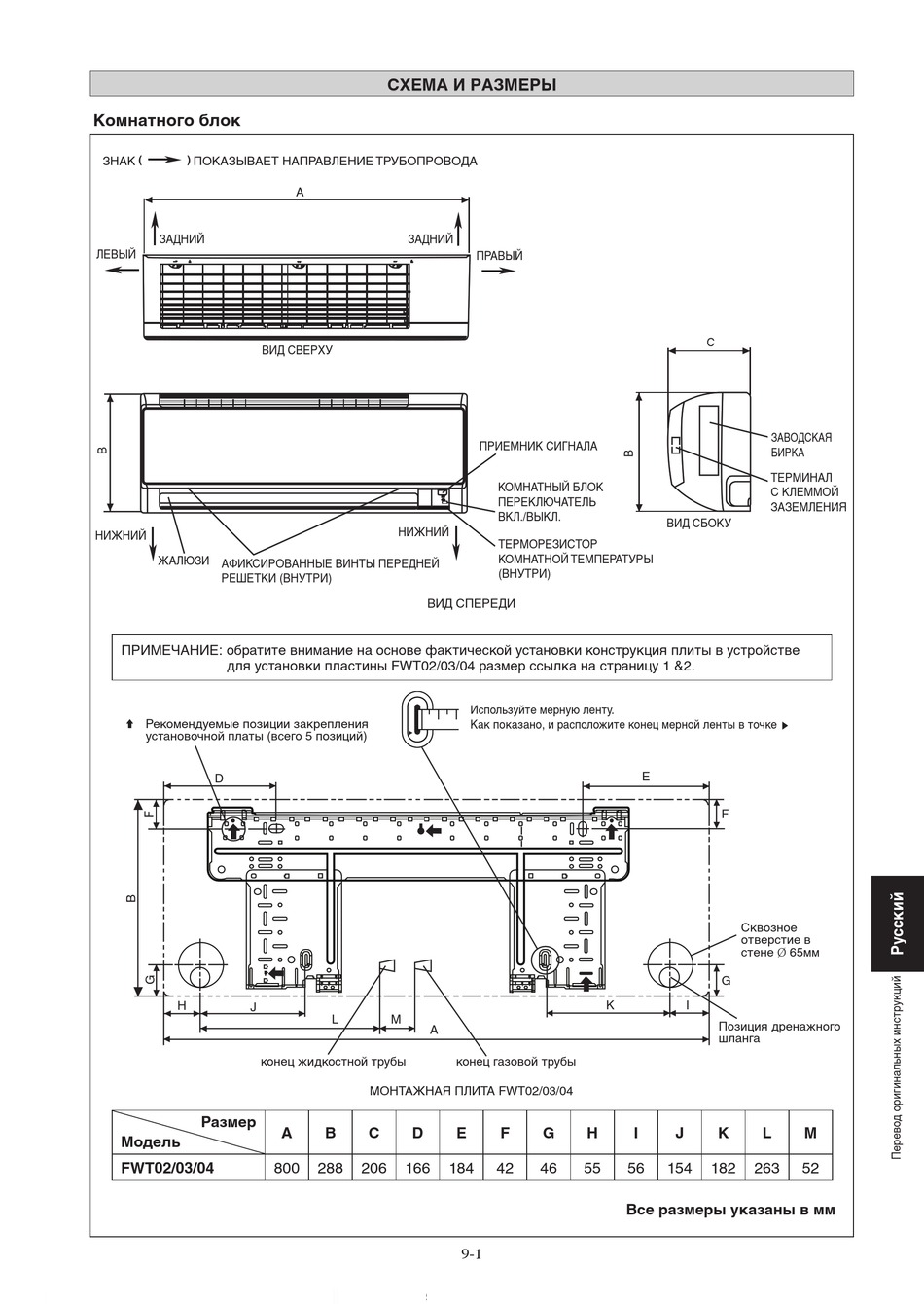

СXEMA И РAЗMEPЫ
A
ЗАДНИЙ
НИЖНИЙ
ВИД СПЕРЕДИ
L M
A
МОНТАЖНАЯ ПЛИТА FWT02/03/04
A B C D
800 288 206 166 184
ПРАВЫЙ
ПРИЕМНИК СИГНАЛА
КОМНАТНЫЙ БЛОК
ПЕРЕКЛЮЧАТЕЛЬ
ВКЛ./ВЫКЛ.
ТЕРМОРЕЗИСТОР
КОМНАТНОЙ ТЕМПЕРАТУРЫ
(ВНУТРИ)
Используйте мерную ленту.
Как показано, и расположите конец мерной ленты в точке Ñ
K
конец газовой трубы
E F G H
42 46 55 56
Все размеры указаны в мм
9-1
C
ЗАВОДСКАЯ
БИРКА
ТЕРМИНАЛ
С КЛЕММОЙ
ЗАЗЕМЛЕНИЯ
ВИД СБОКУ
E
F
Сквозное
отверстие в
стене Ø 65мм
G
I
Позиция дренажного
шланга
I J K L M
154 182 263 52
