Unité Intérieure
LA MARQUE INDIQUE LA DIRECTION DES TUYAUX
ARRIÈRE
GAUCHE
VUE DE DESSUS
BAS
VOLET
VIS FIXES DE LA GRILLE
AVANT(INTÉRIEUR)
REMARQUE : veuillez BASÉ SUR INSTALLATION réelle CONCEPTION DE LA PLAQUE DE L'UNITÉ DE PLAQUE
D'INSTALLATION FWT02/03/04 RÉFÉRENCE DE DIMENSION À LA PAGE 1 &2.
« Points de fi xation de la plaque de montage
recommandés (5 points en tout)
D
H
J
Extrémité du tuyau de liquide
Dimension
Modèle
FWT02/03/04

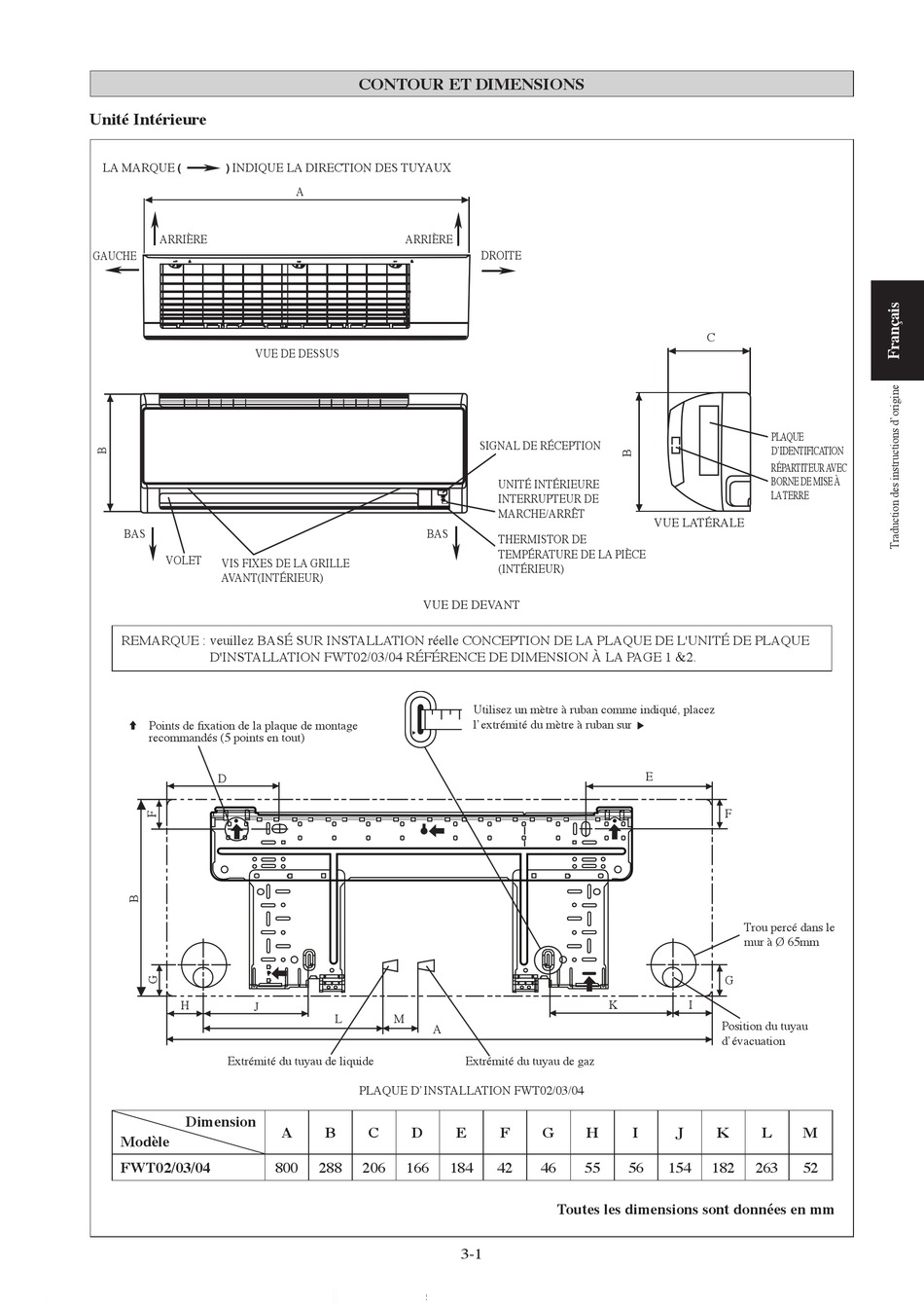

CONTOUR ET DIMENSIONS
A
ARRIÈRE
BAS
VUE DE DEVANT
L M
A
PLAQUE D'INSTALLATION FWT02/03/04
A B C D
800 288 206 166 184
DROITE
SIGNAL DE RÉCEPTION
UNITÉ INTÉRIEURE
INTERRUPTEUR DE
MARCHE/ARRÊT
THERMISTOR DE
TEMPÉRATURE DE LA PIÈCE
(INTÉRIEUR)
Utilisez un mètre à ruban comme indiqué, placez
l'extrémité du mètre à ruban sur Ñ
K
Extrémité du tuyau de gaz
E F G H
42 46 55 56
Toutes les dimensions sont données en mm
3-1
C
PLAQUE
D'IDENTIFICATION
RÉPARTITEUR AVEC
BORNE DE MISE À
LA TERRE
VUE LATÉRALE
E
F
Trou percé dans le
mur à Ø 65mm
G
I
Position du tuyau
d'évacuation
I J K L M
154 182 263 52
