CINTA DE CORCHO TOTALMENTE AISLADA
La unidad de interior debe estar instalada de modo que el aire
de descarga frío no entre en contacto con el aire de retorno
caliente. Por favor, siga el espacio proporcionado para la
instalación tal y como se indica en el gráfico. No colocar la
unidad de interior donde le caiga la luz del sol directamente.
El emplazamiento debe ser adecuado para las tuberías y la
evacuación y debe estar lejos de la puerta o ventana.
Circulación
del aire
(Interior)
min. 50
Espacio necesario
(Espacio para
mantenimiento)
Todas las dimensiones están en mm
! CUIDADO
No instale la unidad a una altitud superior a 2000m.
Limpieza del aire
Para evitar daños a la bomba, la unidad de bobina de ventilador
no debería ser una unidad energizada, la bobina y todas las
líneas de agua han sido purgadas de aire.
El purgador de aire ubicado dentro de la cubierta. Extraída la
cubierta y conectada la manguera al purgador de aire mientras
se realice la purifi cación del aire.
! CUIDADO
Asegúrese de que no hay gotas de agua dentro de la caja de
control durante el proceso de limpieza.

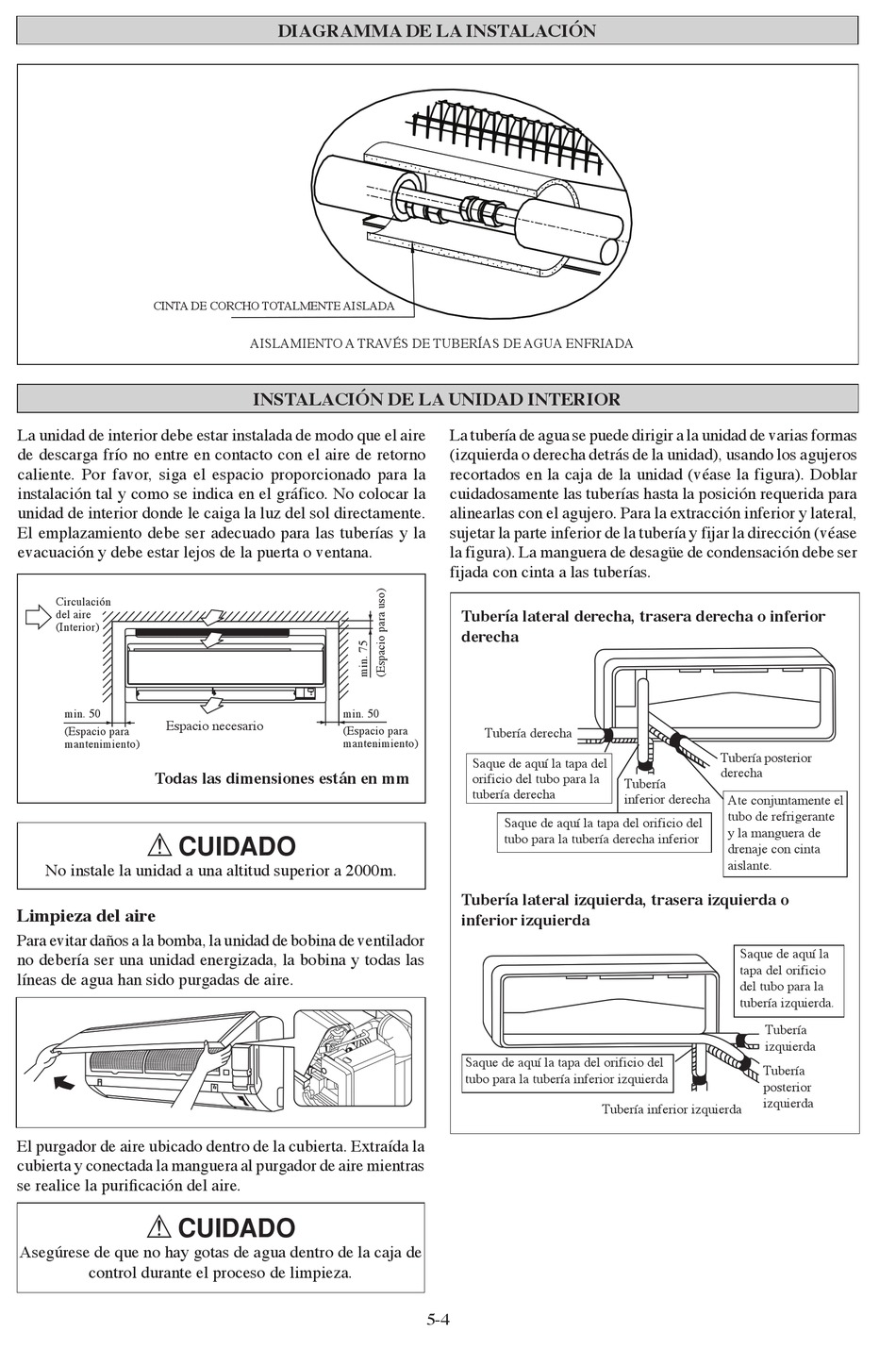

DIAGRAMMA DE LA INSTALACIÓN
AISLAMIENTO A TRAVÉS DE TUBERÍAS DE AGUA ENFRIADA
INSTALACIÓN DE LA UNIDAD INTERIOR
min. 50
(Espacio para
mantenimiento)
La tubería de agua se puede dirigir a la unidad de varias formas
(izquierda o derecha detrás de la unidad), usando los agujeros
recortados en la caja de la unidad (véase la figura). Doblar
cuidadosamente las tuberías hasta la posición requerida para
alinearlas con el agujero. Para la extracción inferior y lateral,
sujetar la parte inferior de la tubería y fijar la dirección (véase
la figura). La manguera de desagüe de condensación debe ser
fijada con cinta a las tuberías.
Tubería lateral derecha, trasera derecha o inferior
derecha
Tubería derecha
Saque de aquí la tapa del
orificio del tubo para la
tubería derecha
Saque de aquí la tapa del orificio del
tubo para la tubería derecha inferior
Tubería lateral izquierda, trasera izquierda o
inferior izquierda
Saque de aquí la tapa del orificio del
tubo para la tubería inferior izquierda
5-4
Tubería posterior
derecha
Tubería
inferior derecha
Ate conjuntamente el
tubo de refrigerante
y la manguera de
drenaje con cinta
aislante.
Saque de aquí la
tapa del orificio
del tubo para la
tubería izquierda.
Tubería
izquierda
Tubería
posterior
izquierda
Tubería inferior izquierda
