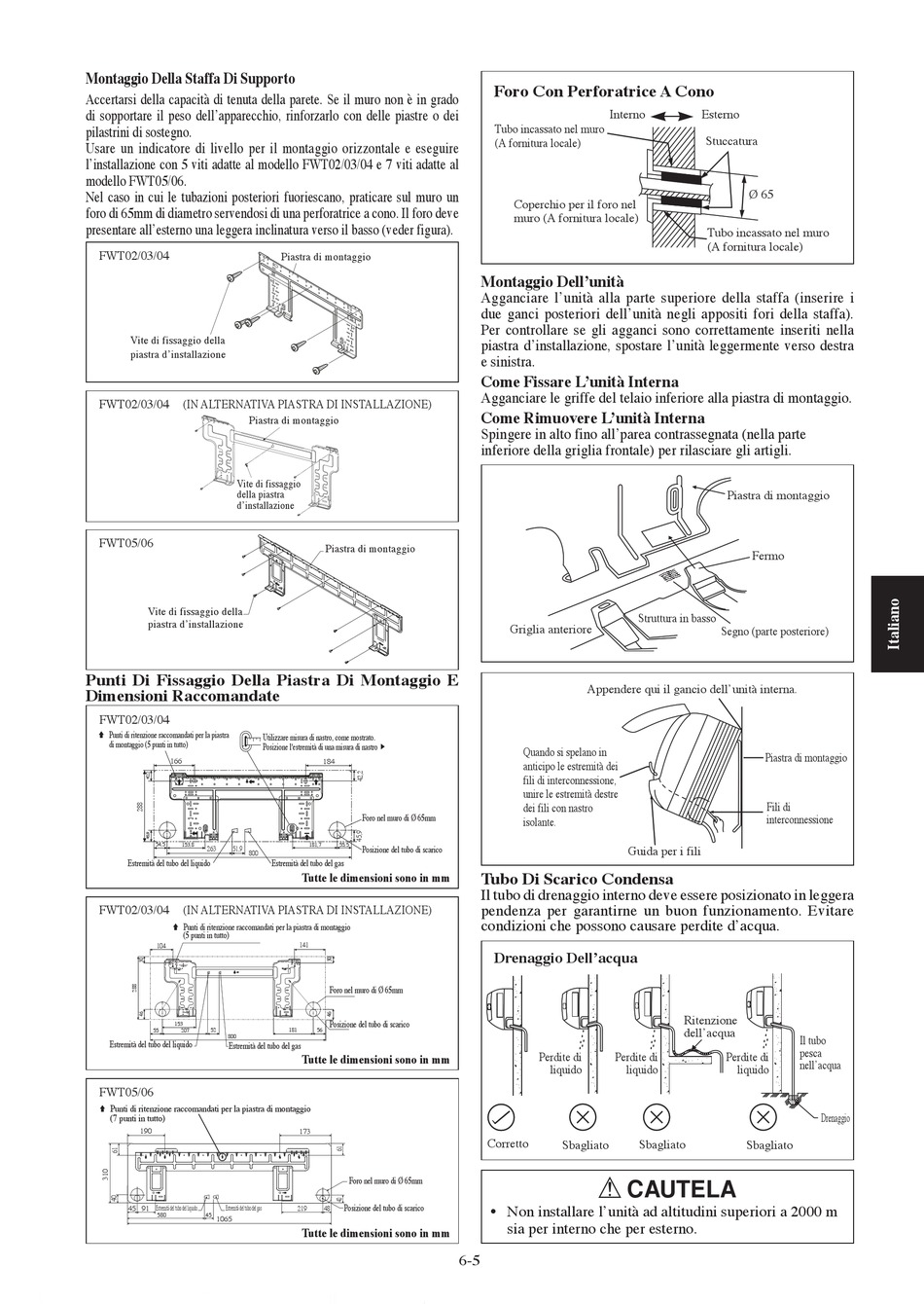

Montaggio Della Staffa Di Supporto
Accertarsi della capacità di tenuta della parete. Se il muro non è in grado
di sopportare il peso dell'apparecchio, rinforzarlo con delle piastre o dei
pilastrini di sostegno.
Usare un indicatore di livello per il montaggio orizzontale e eseguire
l'installazione con 5 viti adatte al modello FWT02/03/04 e 7 viti adatte al
modello FWT05/06.
Nel caso in cui le tubazioni posteriori fuoriescano, praticare sul muro un
foro di 65mm di diametro servendosi di una perforatrice a cono. Il foro deve
presentare all'esterno una leggera inclinatura verso il basso (veder figura).
FWT02/03/04
Vite di fissaggio della
piastra d'installazione
FWT02/03/04 (IN ALTERNATIVA PIASTRA DI INSTALLAZIONE)
Piastra di montaggio
Vite di fissaggio
della piastra
d'installazione
FWT05/06
Vite di fissaggio della
piastra d'installazione
Punti Di Fissaggio Della Piastra Di Montaggio E
Dimensioni Raccomandate
FWT02/03/04
« Punti di ritenzione raccomandati per la piastra
di montaggio (5 punti in tutto)
166
54,5 153,8
263 51,9
800
Estremità del tubo del liquido
FWT02/03/04 (IN ALTERNATIVA PIASTRA DI INSTALLAZIONE)
« Punti di ritenzione raccomandati per la piastra di montaggio
(5 punti in tutto)
104
153
52
55 207
800
Estremità del tubo del liquido
Estremità del tubo del gas
FWT05/06
« Punti di ritenzione raccomandati per la piastra di montaggio
(7 punti in tutto)
190
45 91 Estremità del tubo del liquido Estremità del tubo del gas
580 45
1065
Piastra di montaggio
Piastra di montaggio
Utilizzare misura di nastro, come mostrato.
Posizione l'estremità di una misura di nastro Ñ
184
Foro nel muro di Ø 65mm
181,7 55,5
Posizione del tubo di scarico
Estremità del tubo del gas
Tutte le dimensioni sono in mm
141
Foro nel muro di Ø 65mm
Posizione del tubo di scarico
181 56
Tutte le dimensioni sono in mm
173
Foro nel muro di Ø 65mm
Posizione del tubo di scarico
219 48
Tutte le dimensioni sono in mm
Foro Con Perforatrice A Cono
Interno
Tubo incassato nel muro
(A fornitura locale)
Coperchio per il foro nel
muro (A fornitura locale)
Montaggio Dell'unità
Agganciare l'unità alla parte superiore della staffa (inserire i
due ganci posteriori dell'unità negli appositi fori della staffa).
Per controllare se gli agganci sono correttamente inseriti nella
piastra d'installazione, spostare l'unità leggermente verso destra
e sinistra.
Come Fissare L'unità Interna
Agganciare le griffe del telaio inferiore alla piastra di montaggio.
Come Rimuovere L'unità Interna
Spingere in alto fino all'parea contrassegnata (nella parte
inferiore della griglia frontale) per rilasciare gli artigli.
Griglia anteriore
Appendere qui il gancio dell'unità interna.
Quando si spelano in
anticipo le estremità dei
fili di interconnessione,
unire le estremità destre
dei fili con nastro
isolante.
Guida per i fili
Tubo Di Scarico Condensa
Il tubo di drenaggio interno deve essere posizionato in leggera
pendenza per garantirne un buon funzionamento. Evitare
condizioni che possono causare perdite d'acqua.
Drenaggio Dell'acqua
Perdite di Perdite di
liquido liquido
Corretto
Sbagliato
! CAUTELA
• Non installare l'unità ad altitudini superiori a 2000 m
sia per interno che per esterno.
6-5
Esterno
Stuccatura
Ø 65
Tubo incassato nel muro
(A fornitura locale)
Piastra di montaggio
Fermo
Struttura in basso
Segno (parte posteriore)
Piastra di montaggio
Fili di
interconnessione
Ritenzione
dell'acqua
Il tubo
pesca
Perdite di
nell'acqua
liquido
Sbagliato
Sbagliato
Drenaggio
