Innen-Gerät
DAS ZEICHEN ZEIGT DIE ANSCHLUSSRICHTUNG
RÜCKSEITE
LINKS
ANSICHT VON OBEN
BODEN
GITTER
AUF DER VORDERSEITE DES GITTERS
BEFESTIGTE SCHRAUBEN (INNEN)
HINWEIS: BITTE GEBEN SIE AUF DER GRUNDLAGE DER TATSÄCHLICHEN INSTALLATION PLATTE DESIGN IN
DER EINHEIT FÜR DIE INSTALLATION PLATTE FWT02/03/04 DIMENSION BEZUG AUF SEITE 1 und 2.
« Empfohlene Haltepunkte der Montageplatte
(insgesamt 5 Punkte)
D
H
J
Ende der fl üssigkeitsseitigen Rohrleitung
Abmessung
Modell
FWT02/03/04

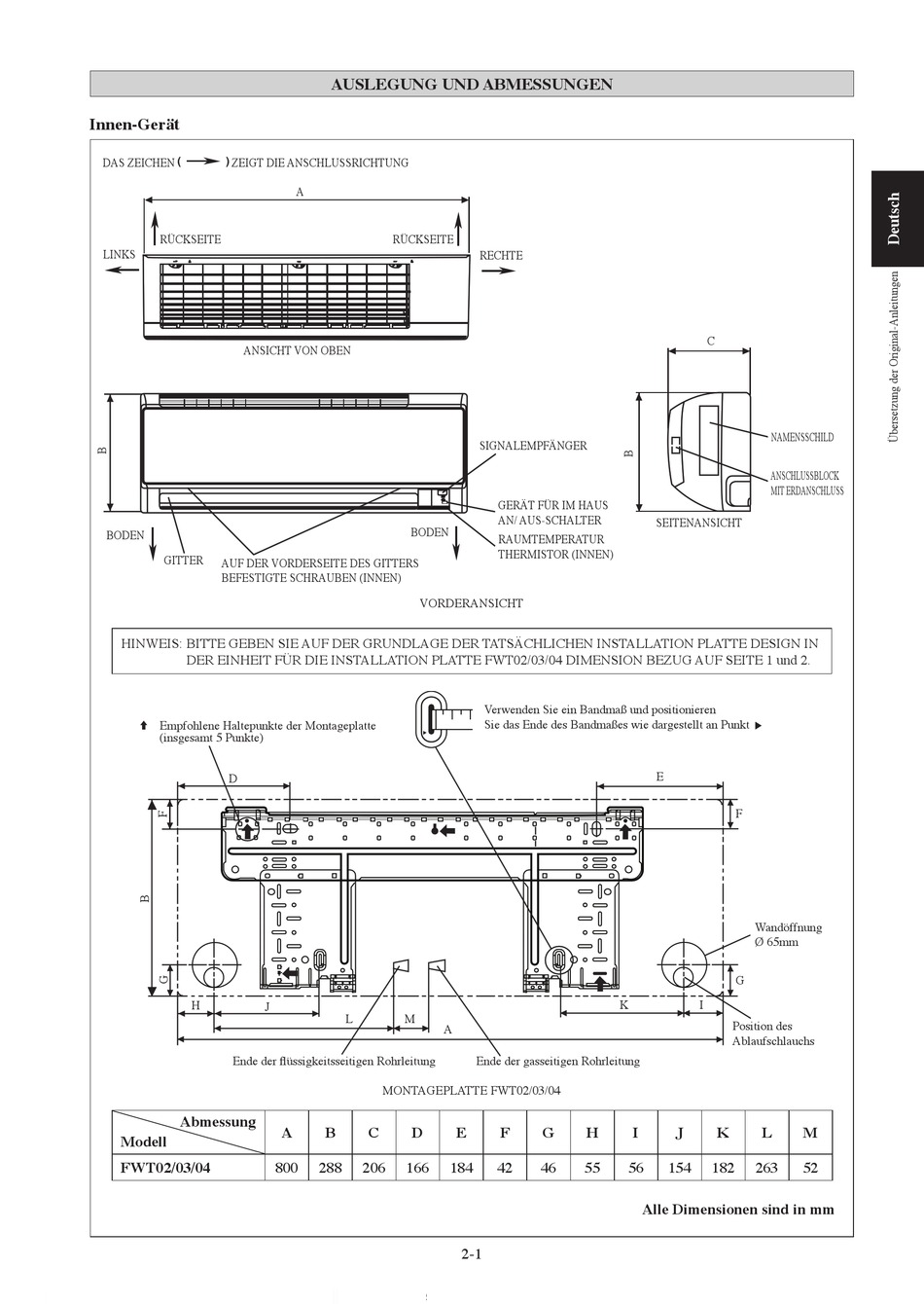

AUSLEGUNG UND ABMESSUNGEN

A
RÜCKSEITE
BODEN
VORDERANSICHT
L M
A
MONTAGEPLATTE FWT02/03/04
A B C D
800 288 206 166 184
RECHTE
SIGNALEMPFÄNGER
GERÄT FÜR IM HAUS
AN/ AUS-SCHALTER
RAUMTEMPERATUR
THERMISTOR (INNEN)
Verwenden Sie ein Bandmaß und positionieren
Sie das Ende des Bandmaßes wie dargestellt an Punkt Ñ
K
Ende der gasseitigen Rohrleitung
E F G H
42 46 55 56
2-1
C
NAMENSSCHILD
ANSCHLUSSBLOCK
MIT ERDANSCHLUSS
SEITENANSICHT
E
F
Wandöffnung
Ø 65mm
G
I
Position des
Ablaufschlauchs
I J K L M
154 182 263 52
Alle Dimensionen sind in mm
